Встречайте FRONT Control PLC MS4D - российский контроллер с поддержкой MasterSCADA 4D

Мы расширяем линейку FRONT Control PLC: теперь контроллер поставляется не «голым», а с предустановленной средой исполнения MasterPLC, которая позволяет программировать логику на языках стандарта МЭК 61131-3. Встречайте новую серию - FRONT Control PLC MS4D.

Что изменилось

Раньше FRONT Control PLC поставлялся без прикладного ПО - интегратор сам разворачивал среду исполнения. Теперь мы предлагаем готовое решение «из коробки»: контроллер + лицензия MasterPLC нужного объёма, подобранная под масштаб проекта. Не нужно отдельно покупать, устанавливать и настраивать среду исполнения - достаточно выбрать вариант поставки под свою задачу.

Аппаратная платформа

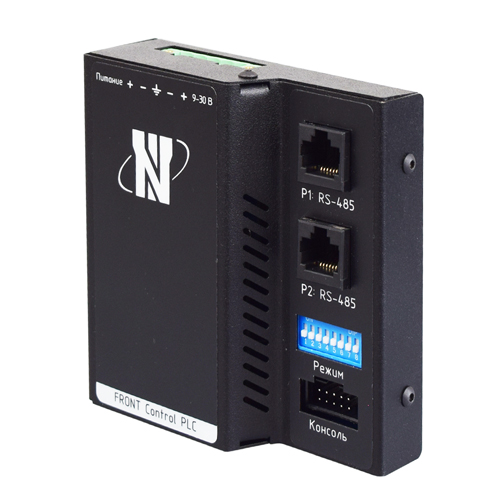

В основе FRONT Control PLC MS4D - миниатюрный промышленный компьютер FRONT Control 150.920 собственной разработки и производства «Ниеншанц-Автоматики» (Санкт-Петербург):

• Процессор: Rockchip RK3308 (4×Cortex-A35), до 1,3 ГГц.
• Память: 512 Мб DDR3 (впаяно) + 4 Гб NAND Flash, слот Micro SD (до 32 Гб UHS-I).
• Интерфейсы: 2× RS-485 (RJ-45 с питанием), 1× RS-232 (консоль), 1× LAN 10/100 (RJ-45), 1× USB 2.0.
• Питание: 9–30 В DC, потребление не более 10 Вт.
• Корпус: конструкционная сталь, IP20, крепление на DIN-рейку или настенное.
• Условия эксплуатации: 0…+50 °C, влажность 0-80% без конденсата.
• Сторожевой таймер (WDT): программируемый, 1-255 сек.
• Гарантия: 2 года, техподдержка на весь срок эксплуатации.

Программная платформа - MasterPLC

MasterPLC - это исполнительная система (runtime) для программирования промышленных контроллеров с открытой архитектурой, поддерживающая языки стандарта МЭК 61131-3, а также C#. По сути это таргет-файл, который устанавливается непосредственно на контроллер и отвечает за исполнение логики автоматизации в реальном времени.

Сам проект автоматизации - программа контроллера, мнемосхемы, теги, настройки связи - разрабатывается не в самом контроллере, а в среде разработки MasterSCADA 4D. Инженер создает и отлаживает проект на компьютере, а затем загружает его в MasterPLC на контроллере - дальше проект работает автономно, без постоянной связи со средой разработки. Доступ к визуализации в реальном времени осуществляется через клиента визуализации, который также входит в состав MasterPLC.

Такая связка - MasterSCADA 4D как инструмент разработки и MasterPLC как исполнительная среда на борту контроллера - принята в качестве стандарта для российского рынка промышленной автоматизации и активно замещает решения на CoDeSys и аналогичных зарубежных платформах.

Почему это удобно

• Единый стандарт МЭК 61131-3 - пять языков программирования ПЛК (LD, FBD, ST, IL, SFC) плюс возможность писать логику на C# там, где это уместнее.
• Открытая архитектура - не «черный ящик»: логику можно расширять, интегрировать с внешними системами и переносить между проектами.
• Единая экосистема с MasterSCADA/MasterSCADA 4D - SCADA-система, конфигуратор диспетчеризации инженерных систем зданий и цифровые двойники на базе BIM разрабатываются тем же вендором и работают в связке с MasterPLC.
• Готовая интеграция «из коробки» - HTTP/UDP-клиенты, e-mail и SMS-оповещения, JSON, работа с ГИС и COM-устройствами не требуют написания драйверов с нуля.
• Масштабируемость лицензии - объем проекта (число точек ввода-вывода) наращивается вместе с задачей, без смены платформы и переобучения персонала.

Где применяется

• диспетчеризация и автоматизация инженерных систем зданий (вентиляция, отопление, электроснабжение);
• локальные и распределенные АСУ ТП на производстве;
• сбор данных с приборов учета (электроэнергия, тепло) и передача их в верхний уровень;
• объекты энергетики и ЖКХ с интеграцией по отраслевым протоколам МЭК 61850 и МЭК 60870-5-104;
• проекты импортозамещения зарубежных ПЛК-платформ.

Все варианты лицензии MS4D включают исполнительную систему MasterPLC на 1 процессор с базовым набором функций:

• исполнение программ пользователя на языках МЭК 61131-3 и C#
• функционал HTTP-клиента, UDP-клиента, отправка e-mail и SMS
• модуль интеграции с ГИС (OpenStreetMap и Яндекс.Карты)
• модуль интеграции с JSON
• модуль поддержки COM-устройств
• работа с внешними файлами и запуск сторонних приложений
• драйверы Modbus RTU/TCP Master и Slave, OPC UA сервер и клиент, сервер протокола МЭК 60870-5-104
• клиент визуализации (в рамках лимита лицензии)
• клиенты протоколов SNMP и MQTT

Четыре варианта лицензии MS4D

* Резервирование доступно только между контроллерами одного типа с идентичной конфигурацией лицензии. Стоимость указана за лицензию ПО и не включает стоимость самого контроллера FRONT Control 150.920.

Кому подойдёт

• MS4D100 - небольшие узлы автоматизации, локальные объекты, пилотные проекты.
• MS4D500 / MS4D1K - производственные линии, участки цеха, объекты с архивированием данных и резервированием контроллера.
• MS4D2K5 - объекты энергетики и диспетчеризации с интеграцией по МЭК 61850 и МЭК 60870-5-104, крупные распределенные системы ввода-вывода.

Часть экосистемы FRONT Control

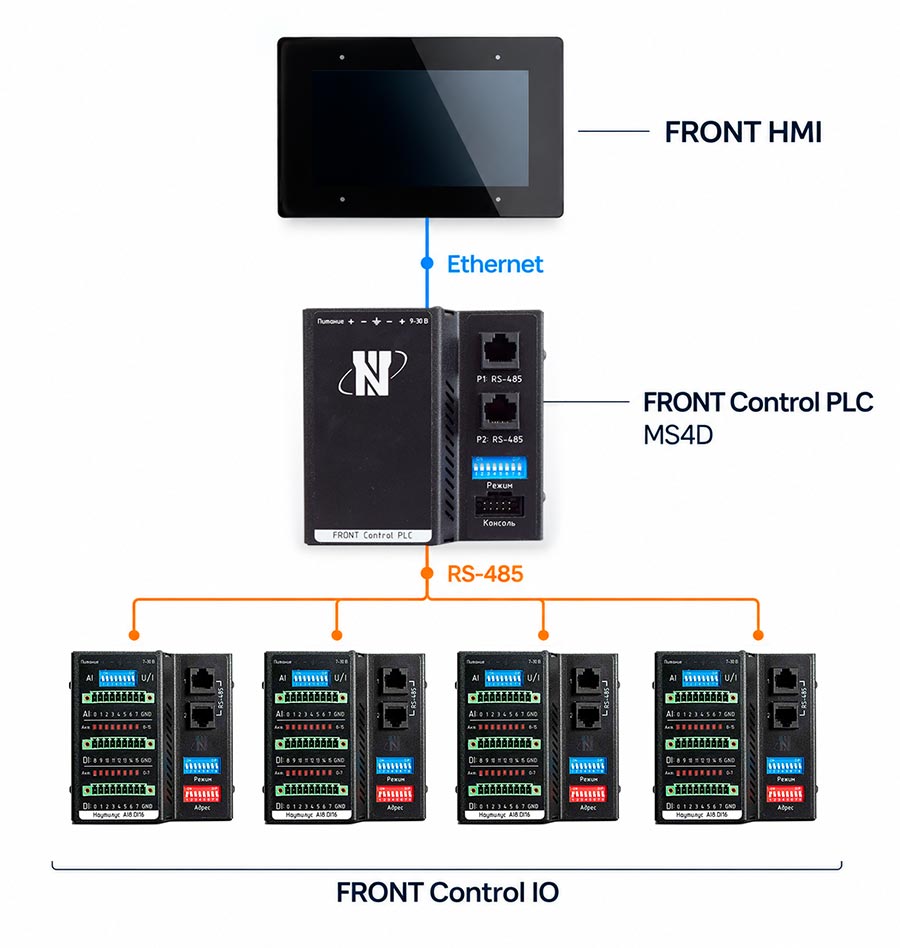

FRONT Control MS4D - не отдельное изделие, а часть более широкой экосистемы сбора и обработки данных FRONT Control собственной разработки «Ниеншанц-Автоматики», построенной на двух типах модулей - контроллерах (PLC) и модулях ввода-вывода (I/O):

• Контроллеры FRONT Control PLC - линейка миниатюрных промышленных компьютеров (в том числе описанный выше FRONT Control 150.920) для обработки данных и исполнения логики автоматизации.
• Модули ввода-вывода FRONT Control IO - серия дискретных и аналоговых модулей (DI, DO, AI, комбинированные варианты типа AI8.DI8.DO8), которые подключаются к контроллеру по RS-485 и расширяют число каналов ввода-вывода объекта.
• Панели оператора FRONT HMI - широкоформатные сенсорные панели российского производства, совместимые со средой разработки Weintek (EasyBuilder/CloudHMI), для локальной визуализации и управления на объекте.

Вместе контроллер FRONT Control PLC MS4D, модули ввода-вывода FRONT Control IO и панели FRONT HMI позволяют собрать законченный контур автоматизации - от датчика до диспетчерского центра - на оборудовании российского производства.
