ЛАДОГА 2: как выбрать компоненты и собрать свой модуль ввода-вывода

ЛАДОГА 2 — это не готовый модуль ввода-вывода, а конструктор: набор коммуникационных плат и плат расширения, из которых можно собрать модуль именно под вашу задачу - под нужный протокол, число каналов и тип сигналов. Такой подход снижает стоимость решения при небольшом количестве точек ввода-вывода и позволяет не переплачивать за лишний функционал.

В этой статье разберем, из чего состоит модуль ЛАДОГА 2, чем отличаются коммуникационные платы и платы ввода-вывода между собой, и как собрать конфигурацию под конкретную задачу.

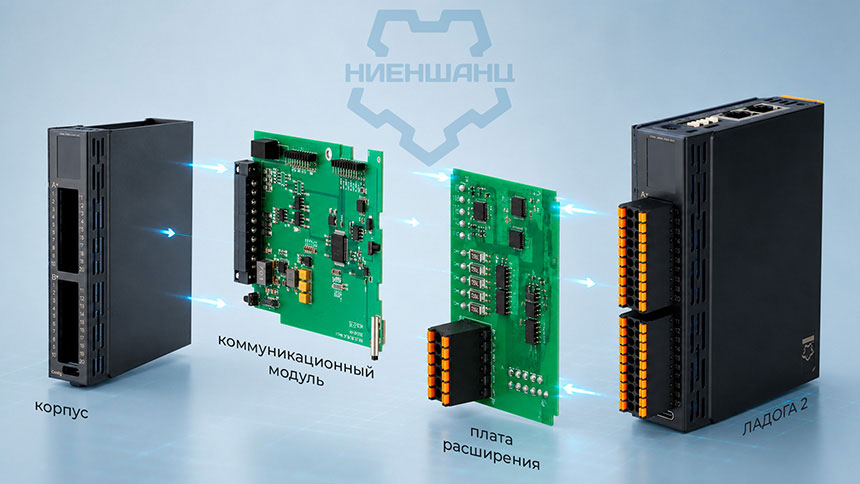

Как устроен модуль ЛАДОГА 2

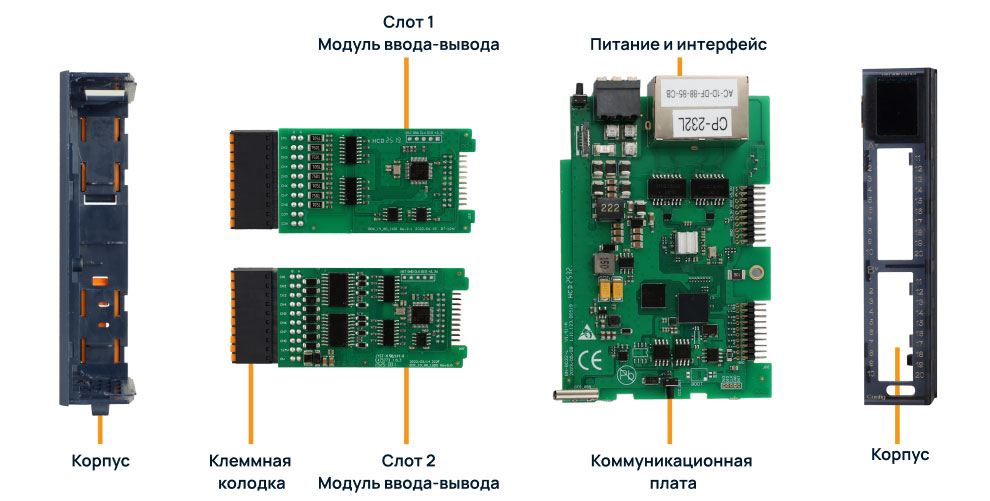

Модуль ЛАДОГА 2 всегда состоит из трёх частей:

1. Корпус (BOX32 или BOX64) со слотами расширения.
2. Коммуникационная плата — отвечает за связь с контроллером или SCADA по промышленной шине (Modbus TCP, Modbus RTU, PROFINET, EtherCAT, EtherNet/IP или CANopen).
3. Одна или несколько плат ввода-вывода — отвечают за подключение полевых датчиков и исполнительных механизмов.

Коммуникационная плата считывает данные с плат ввода-вывода по внутренней шине и передает их контроллеру верхнего уровня, а также записывает управляющие команды обратно в платы вывода. Благодаря этому коммуникационную плату и платы ввода-вывода можно комбинировать свободно: один и тот же корпус можно укомплектовать, например, платой Modbus TCP и платой дискретного ввода, а можно — платой PROFINET и платой аналогового вывода.

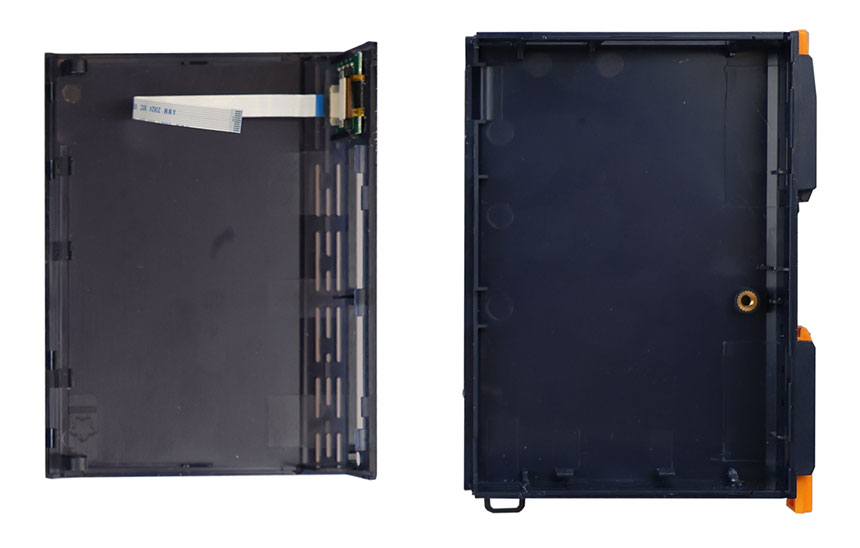

Корпус: BOX32 или BOX64

Корпус определяет, сколько плат ввода-вывода можно установить в модуль:

В каждый корпус устанавливается ровно одна коммуникационная плата - она всегда занимает отдельное место в основании модуля. Если часть слотов ввода-вывода остаётся не задействована, их можно закрыть заглушкой DM-200, чтобы сохранить степень защиты корпуса.

На передней панели корпуса предусмотрен ЖК-дисплей для отображения состояния модуля и диагностической информации. Монтаж выполняется на стандартную 35-мм DIN-рейку.

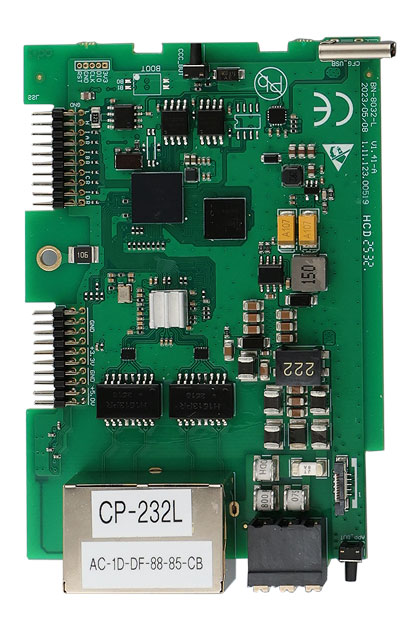

Коммуникационные платы: выбираем протокол

Коммуникационная плата — это выбор протокола, по которому модуль будет разговаривать с вашим контроллером или SCADA-системой.

Если у вас уже есть ПЛК с определенной промышленной сетью — выбор платы предопределен. Если протокол не принципиален, а важна максимальная гибкость и простота настройки, разумным выбором будет CP-231 (Modbus TCP).

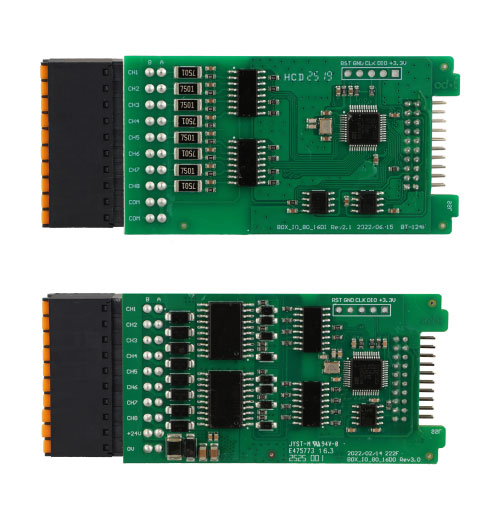

Платы ввода-вывода: чем отличаются

Все платы расширения делятся на несколько категорий — по типу сигнала и направлению (вход/выход).

Дискретный ввод и вывод

DI-216 умеет считать импульсы (32-битный счетчик на канал, до 200 Гц) - это может заменить отдельный счётный модуль в несложных задачах.

Аналоговый ввод

Аналоговый вывод

Энкодеры, счетчики и частотомеры

Как собрать свой модуль: пример

Допустим, нужно подключить к SCADA по Modbus TCP восемь датчиков 4…20 мА и восемь дискретных выходов для управления клапанами. Сборка будет выглядеть так:

1. Корпус BOX32 (2 слота под платы ввода-вывода - этого достаточно);
2. Коммуникационная плата CP-231 (Modbus TCP);
3. Плата AI-208I (8 каналов аналогового ввода тока);
4. Плата DO-216P (16 каналов дискретного вывода - с запасом, можно занять только 8).

Если бы вместо Modbus TCP использовался, например, EtherCAT, единственное, что изменилось бы в сборке — коммуникационная плата (CP-233 вместо CP-231). Платы ввода-вывода при этом остаются теми же.

Для более глубокого знакомства с параметрами каждой платы — назначением клемм, схемами подключения и настройками — используйте руководство пользователя ЛАДОГА 2.
