RS-интерфейсы: надежная связь для промышленной автоматизации

Интерфейсы RS (Recommended Standard) — это совокупность стандартов, определяющих способы передачи данных между электронными устройствами, в первую очередь для последовательной коммуникации. Наиболее известные и широко используемые представители этого семейства — RS-232, RS-422 и RS-485. Каждый из них имеет свои особенности, преимущества и области применения:

• RS-232 – соединение точка-точка, короткие расстояния (до 15 м).
• RS-485 – многоточечная сеть, до 1200 м, помехоустойчивость.
• RS-422 – полнодуплексная передача, дальние расстояния.

RS-232

Это самый старый и распространенный стандарт, появившийся ещё в 1960-х годах. Он предназначен для передачи данных между двумя устройствами (например, компьютером и модемом) на небольшие расстояния (до 15 метров) и с относительно невысокой скоростью (до 115,2 кбит/с). RS-232 использует несимметричную схему передачи, где уровень сигнала на линиях данных измеряется относительно провода заземления (GND).

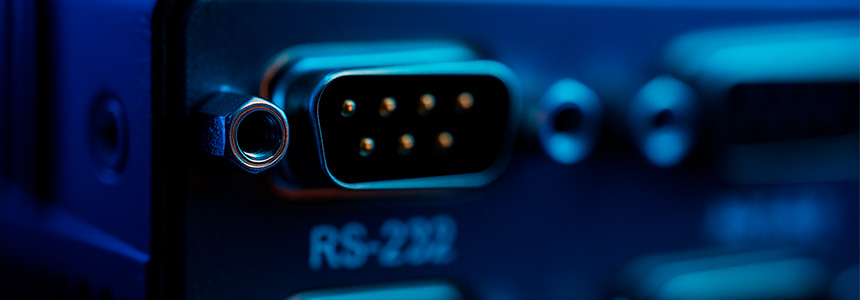

Для подключения используются разъёмы типа DB9 или DB25. Основные недостатки — чувствительность к помехам и ограниченная длина линии.

RS-422

Этот стандарт был разработан для преодоления ограничений RS-232. Он использует дифференциальную схему передачи, что позволяет значительно увеличить дальность (до 1200 метров) и скорость передачи данных (до 10 Мбит/с). RS-422 поддерживает связь «точка-точка» (один передатчик — несколько приёмников), что делает его удобным для промышленных и автоматизированных систем.

RS-485

RS-485 — ещё более универсальный стандарт, который также использует дифференциальную передачу. Его главное преимущество — возможность организации многоточечной сети в виде последовательной шины, где к одной линии могут быть подключены до 32 устройств (или даже больше с использованием повторителей). Дальность передачи — до 1200 метров, скорость — до 10 Мбит/с. Благодаря устойчивости к помехам и возможности построения сложных сетей, RS-485 широко применяется в промышленной автоматизации, системах управления зданиями, учёте энергоресурсов и других сферах.

Области применения интерфейсов RS:

• Промышленная автоматизация и управление оборудованием.
• Системы сбора данных (SCADA).
• Кассовые аппараты, банкоматы, терминалы.
• Системы видеонаблюдения.
• Медицинское оборудование.
• Связь между компьютерами и периферийными устройствами.

Преимущества интерфейсов RS:

• Простота реализации.
• Надежность передачи данных.
• Возможность работы на больших расстояниях (RS-422, RS-485).
• Устойчивость к электромагнитным помехам (RS-422, RS-485).

Недостатки:

• Ограниченная скорость передачи (по сравнению с современными интерфейсами).
• Не поддерживают «горячее» подключение.
• Требуют согласования линий и правильной топологии сети.

Интерфейсы RS остаются востребованными благодаря своей простоте, надежности и способности работать в сложных условиях. Несмотря на появление более современных технологий, они продолжают широко использоваться в промышленности, автоматизации и других сферах, где важны стабильность и устойчивость к помехам.
