Настройка VLAN на коммутаторах Инзер и Инзер-М

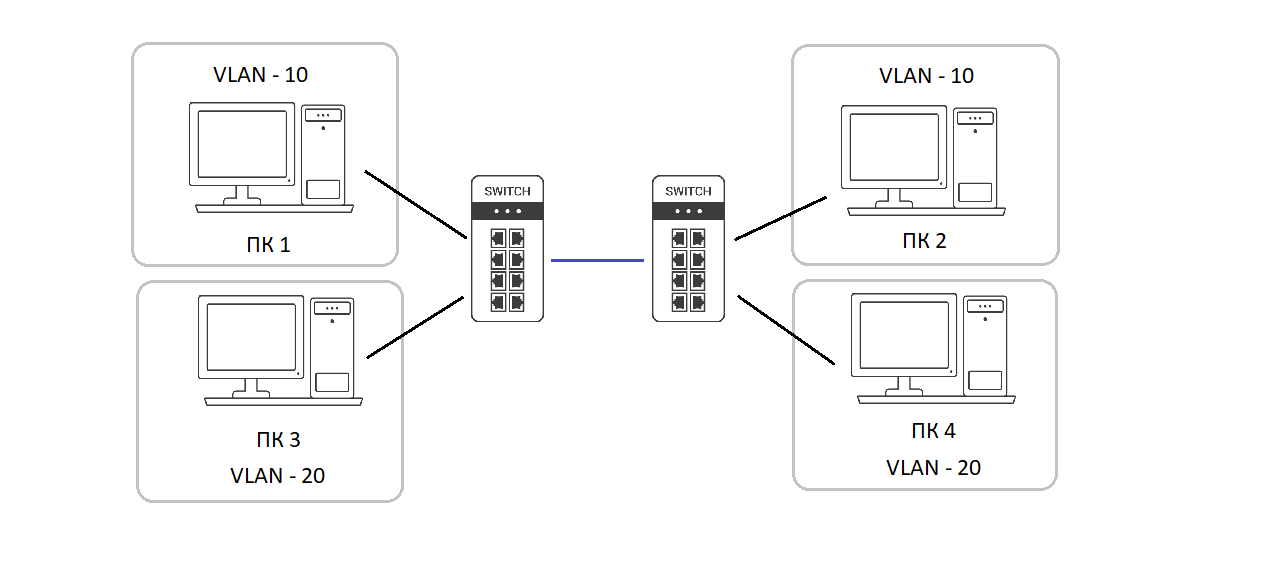

На схеме показано подключение двух коммутаторов и четырех компьютеров с разделением на VLAN.

Коммутаторы объединены между собой с помощью Trunk порта, который позволяет передавать несколько VLAN. Два компьютера (ПК 1 и ПК 2) подключены к портам коммутатора, назначенным в VLAN 10. Еще два компьютера (ПК 3 и ПК 4) подключены к портам коммутатора, назначенным в VLAN 20.

Это означает, что компьютеры (ПК 1 – ПК 2, ПК 3 – ПК 4) в пределах одного VLAN могут обмениваться данными друг с другом, а компьютеры из разных VLAN не должны видеть друг друга.

Примечание:
Trunk порт между коммутаторами c Native Vlan: 99 и Allowed Vlan: 1, 10, 20, 99. Настройки Trunk портов должны быть идентичны для обоих коммутаторов. IP-адреса всех ПК и коммутаторов должны быть в пределах одной подсети.

Инзер-2208FE

Поддерживается конфигурирование как через WEB-интерфейс, так и через CLI.

Web-интерфейс

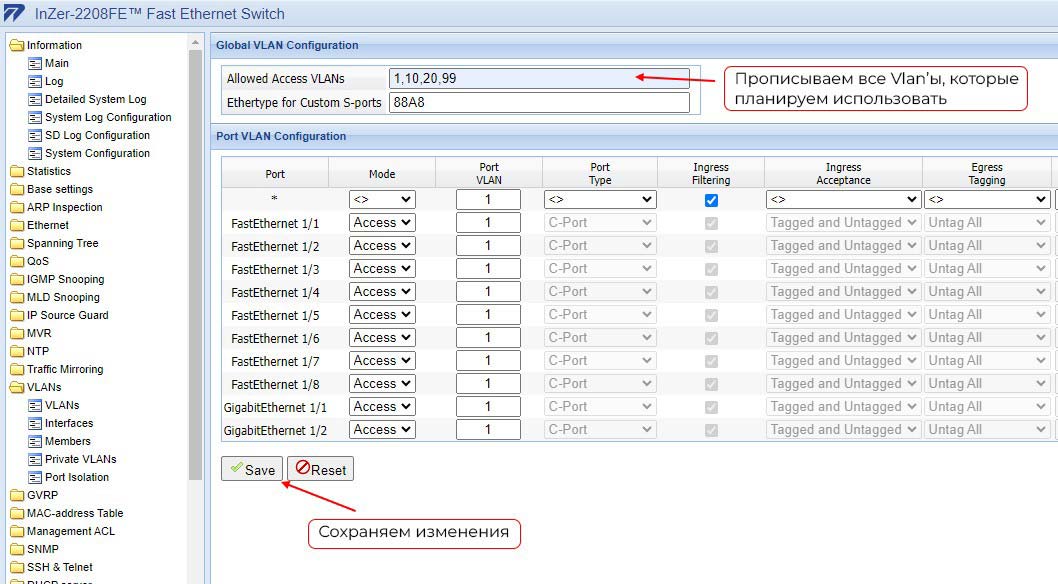

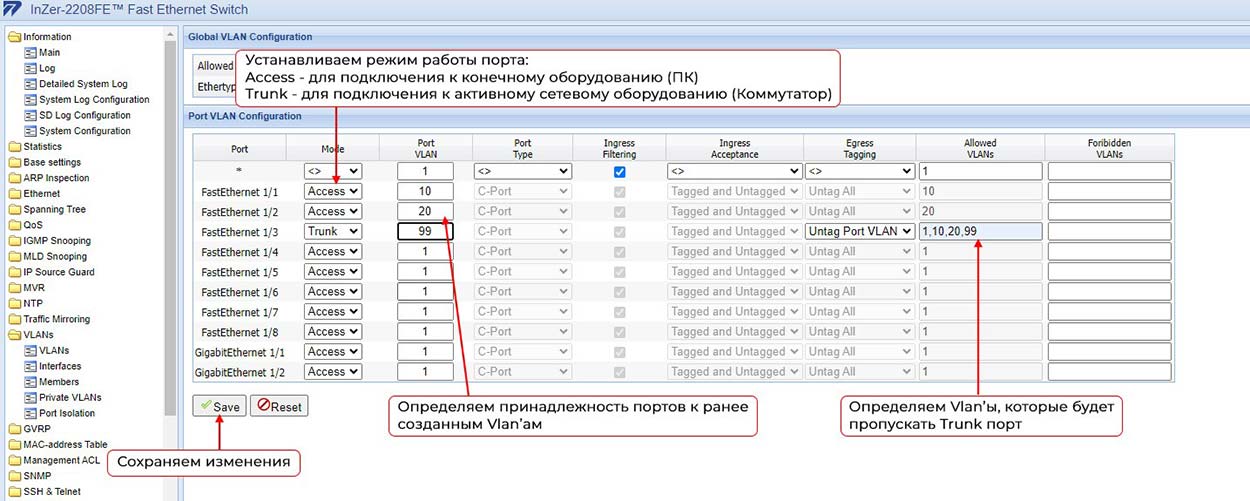

Переходим к пункту Vlans вкладка Vlans и добавляем Vlan: 1, 10, 20, 99 в поле Allowed Access Vlan:

Порт 1/1 – Access Mode 10 Vlan
Порт 1/2 - Access Mode 20 Vlan
Порт 1/3 – Trunk Mode 99 Vlan (Allowed Vlan: 1, 10, 20, 99)

CLI

По SSH, Telnet подключаемся к командной строке коммутатора и вводим следующие команды:

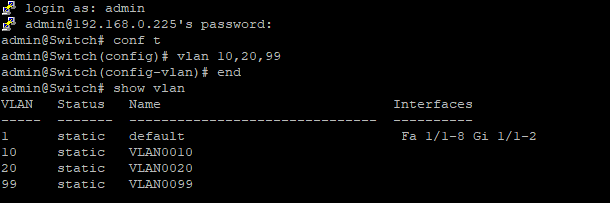

Добавляем необходимые нам VLAN’ы:

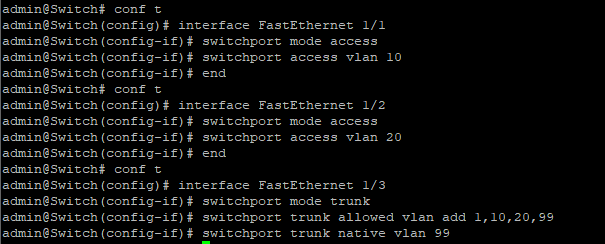

Настраиваем режим работы интерфейсов trunk/access:

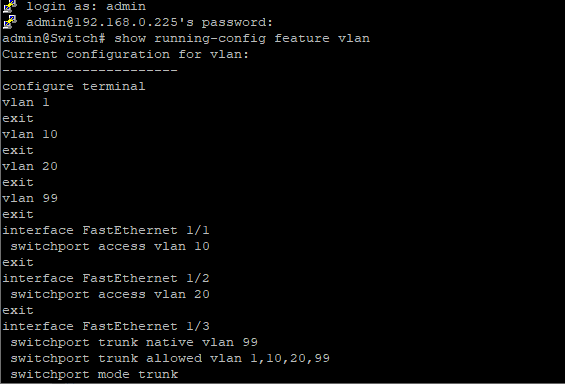

Должен получится следующий результат:

Инзер-2224GEM

Поддерживается конфигурирование как через WEB-интерфейс, так и через CLI.

Web-интерфейс

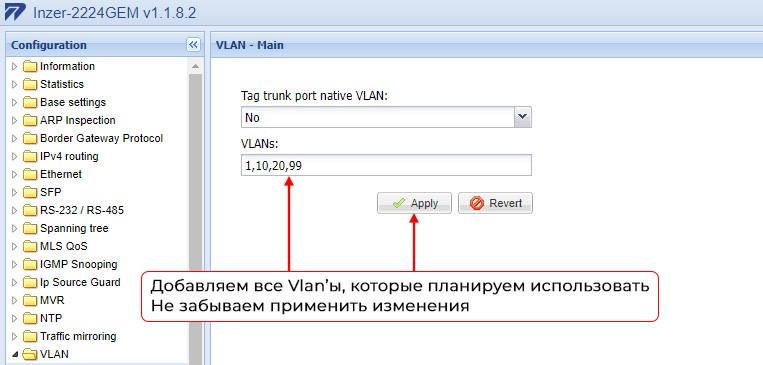

Переходим к пункту Vlans вкладка Main и добавляем Vlan: 1,10,20,99 в поле Allowed Access Vlan:

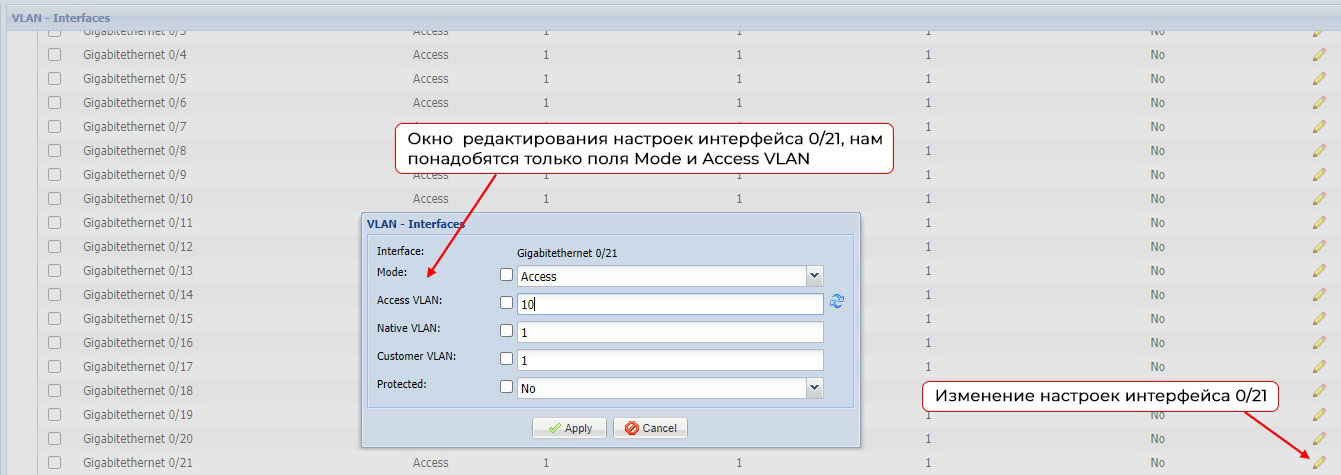

Переходим к пункту Vlans вкладка Interfaces: добавляем Access Vlan 10 на интерфейсе 0/21.

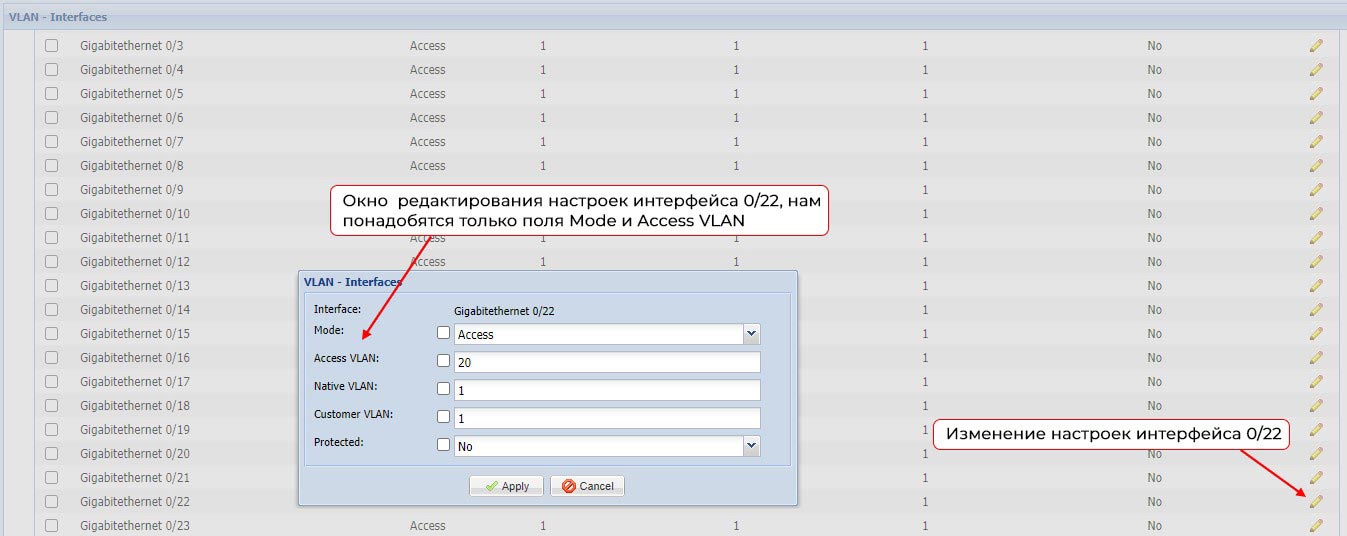

Переходим к пункту Vlans вкладка Interfaces: добавляем Access Vlan 20 на интерфейсе 0/22.

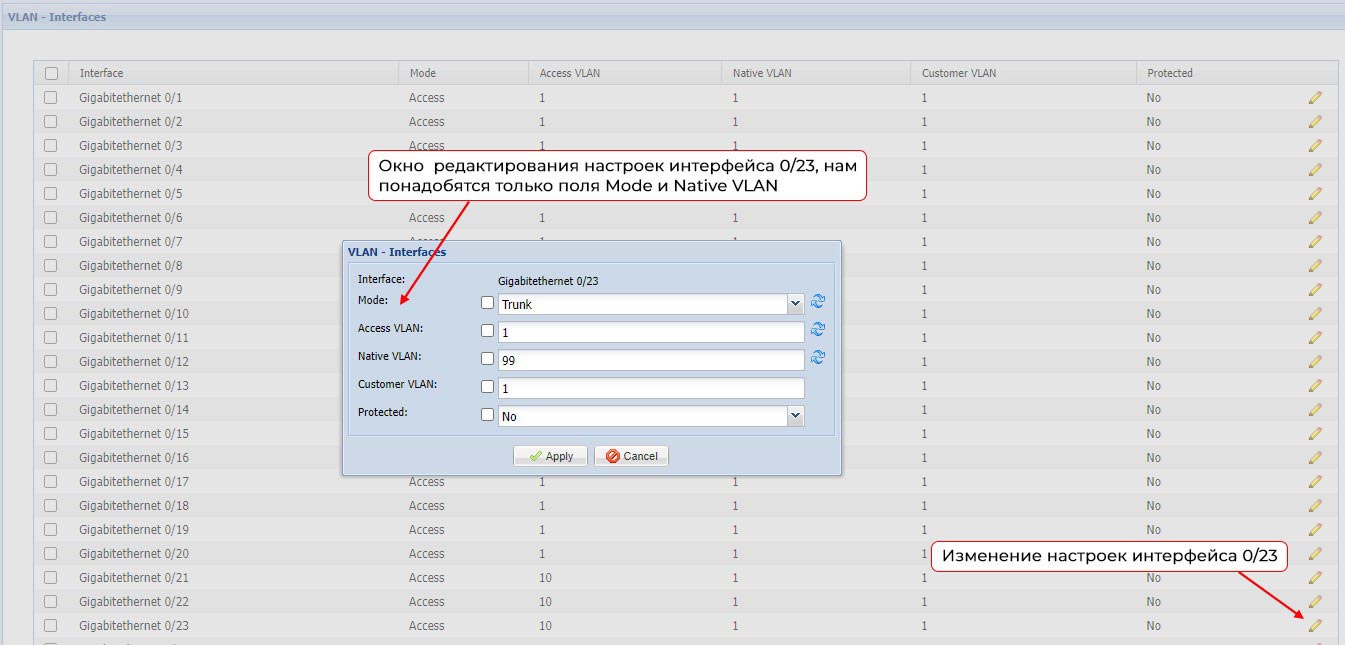

Переходим к пункту Vlans вкладка Interfaces: добавляем Native Vlan 99 и устанавливаем значение Mode - Trunk на интерфейсе 0/23.

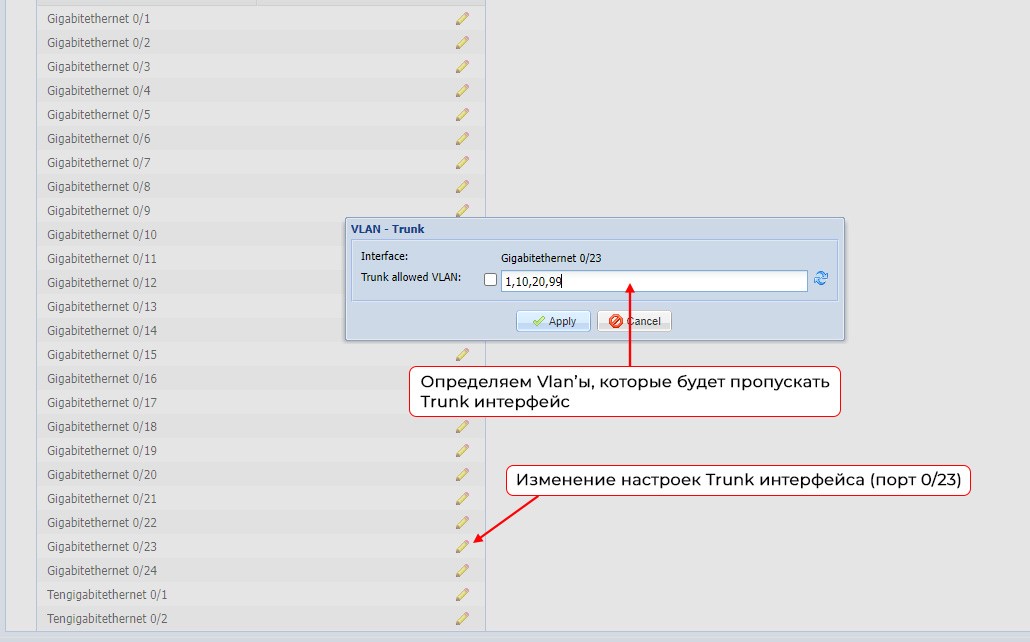

Теперь необходимо настроить разрешенные Vlan’ы для Trunk интерфейса, для этого нужно перейти в пункт VLAN вкладка Trunk и выбрать порт, который мы определили как транковый на предыдущем шаге.

CLI

По SSH, Telnet подключаемся к командной строке коммутатора и вводим следующие команды:

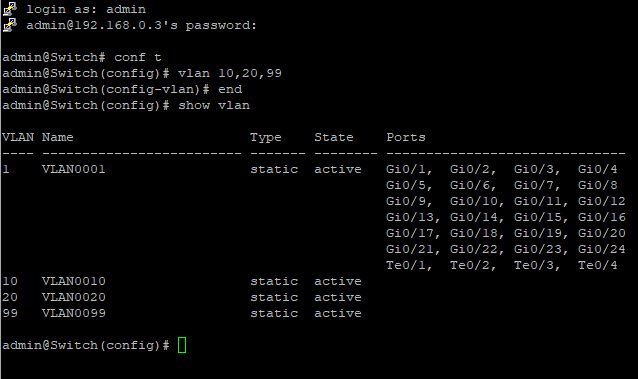

Добавляем необходимые нам VLAN’ы:

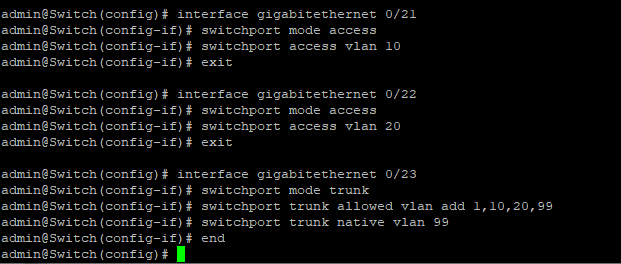

Настраиваем режим работы интерфейсов trunk/access:

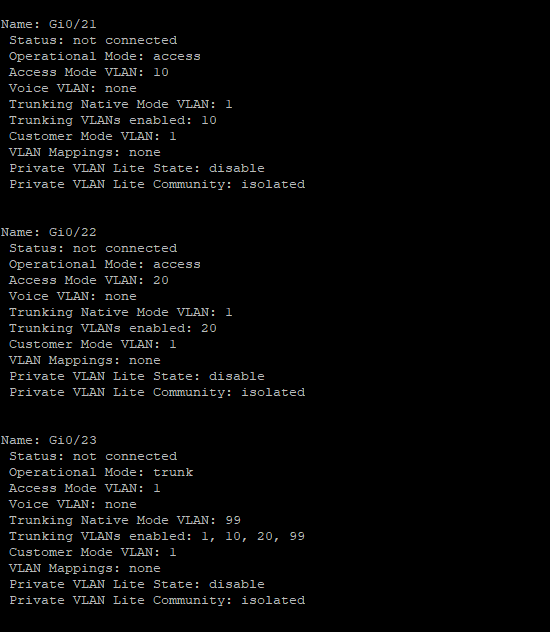

Должен получиться такой результат:

На портах доступа коммутаторов созданы vlan 10 и vlan 20, между коммутаторами настроен Trunk для передачи тегированных кадров. ПК, подключённые к одному vlan на разных коммутаторах, обмениваются трафиком успешно, а при попытке подключения из vlan 10 в vlan 20 обмениваться трафиком не смогут.
