Настройка резервирования RSTP на коммутаторах Инзер и Инзер-М

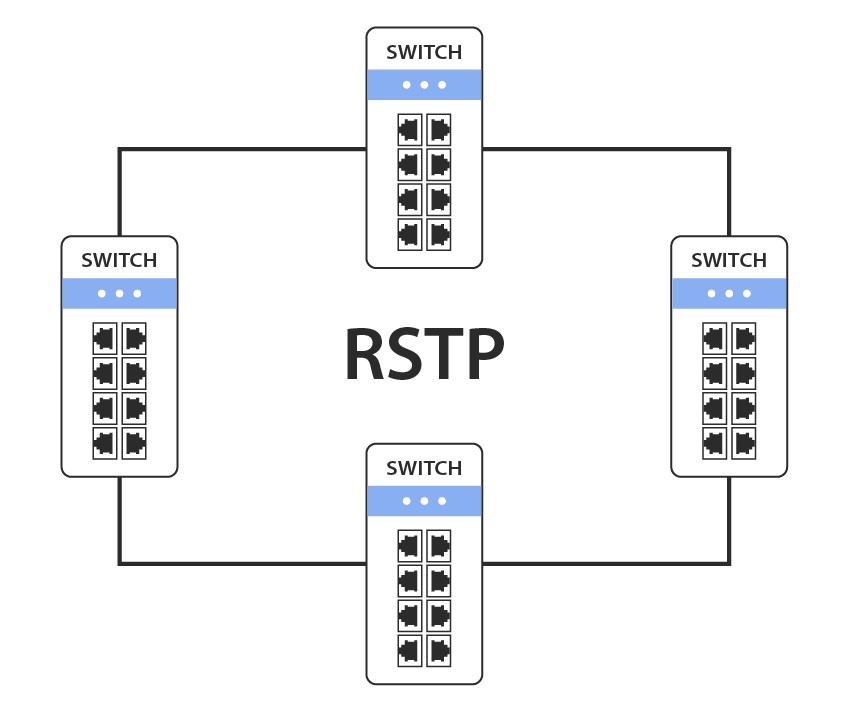

Для обеспечения надежности промышленных сетей Ethernet между устройствами часто используются резервные каналы связи для предотвращения потерь данных при обрыве соединения. В таких топологиях существует вероятность возникновения широковещательных штормов из-за петель в избыточных каналах. Для обеспечения нормального функционирования таких отказоустойчивых систем был создан протокол STP (Spanning Tree Protocol). Со временем данный протокол был переработан, и появился обновленный стандарт RSTP (Rapid Spanning Tree Protocol).

Инзер-2208FE

WEB-интерфейс

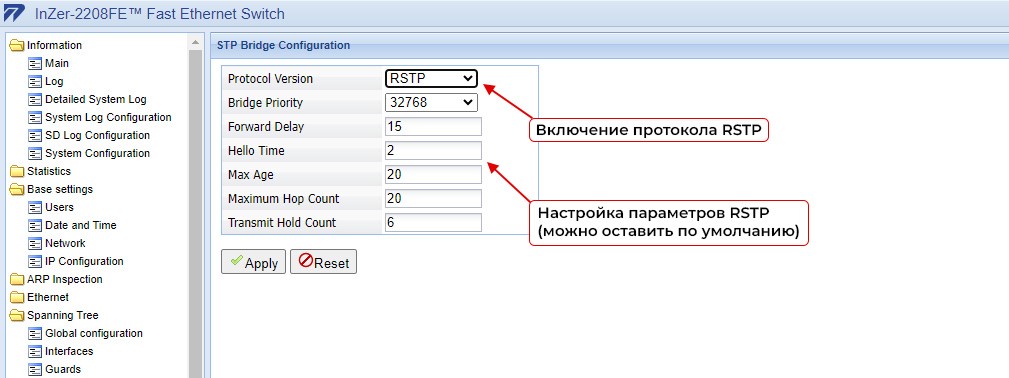

По умолчанию MSTP уже включен на всех портах. Для активации RSTP достаточно в пункте Spanning Tree на вкладке Global Configuration установить значение Protocol Version – RSTP:

Дополнительно можно выборочно на портах отключить/включить STP, настроить Port Cost (стоимость порта: чем меньше cost, тем выше вероятность, что порт будет использоваться для передачи трафика), Port Priority (порт с меньшим priority будет выбран как короткий путь к Root Bridge, если cost одинаковый).

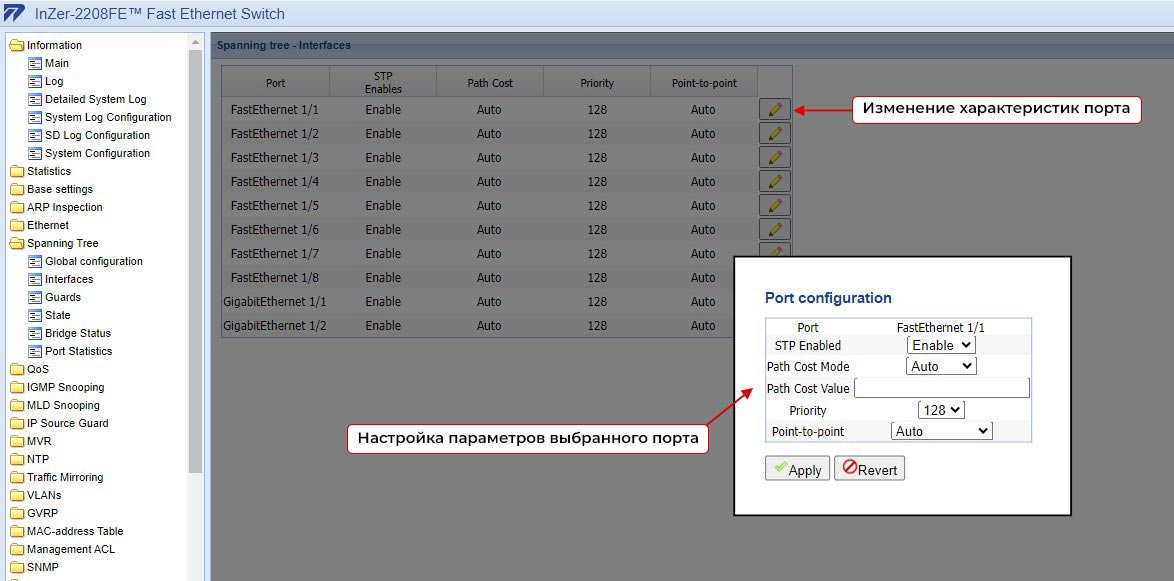

Пункт Spanning Tree вкладка Interfaces:

CLI

По SSH, Telnet подключаемся к командной строке коммутатора и вводим следующие команды:

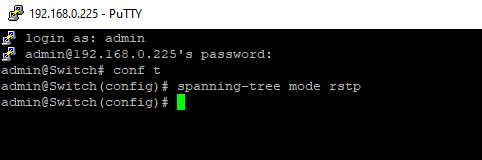

Определяем режим работы STP как RSTP:

Включаем/отключаем на отведенных портах RSTP (По умолчанию STP активирован на всех портах)

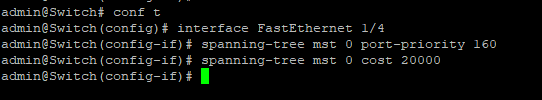

Настройка пользовательских параметров priority и cost (Опционально)

Инзер-2224GEM

WEB-интерфейс

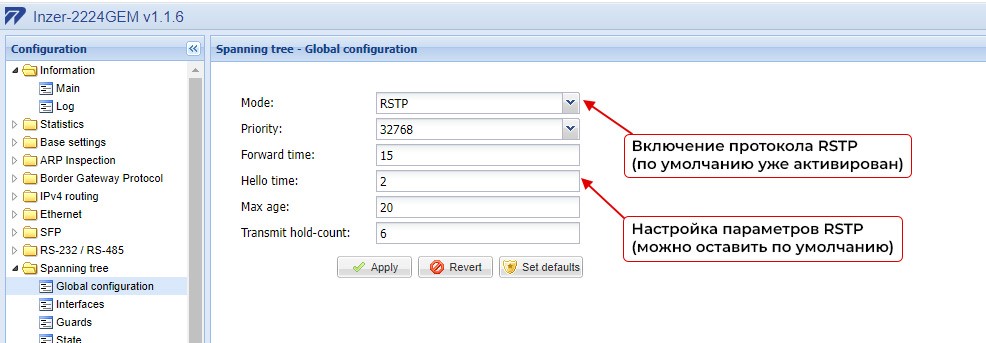

По умолчанию RSTP уже включен на всех портах. Для настройки RSTP достаточно в пункте Spanning Tree на вкладке Global Configuration установить значение Protocol Version – RSTP:

Дополнительно можно выборочно на портах отключить/включить STP, настроить Port Cost (стоимость порта: чем меньше cost, тем выше вероятность, что порт будет использоваться для передачи трафика), Port Priority (порт с меньшим priority будет выбран как короткий путь к Root Bridge, если cost одинаковый).

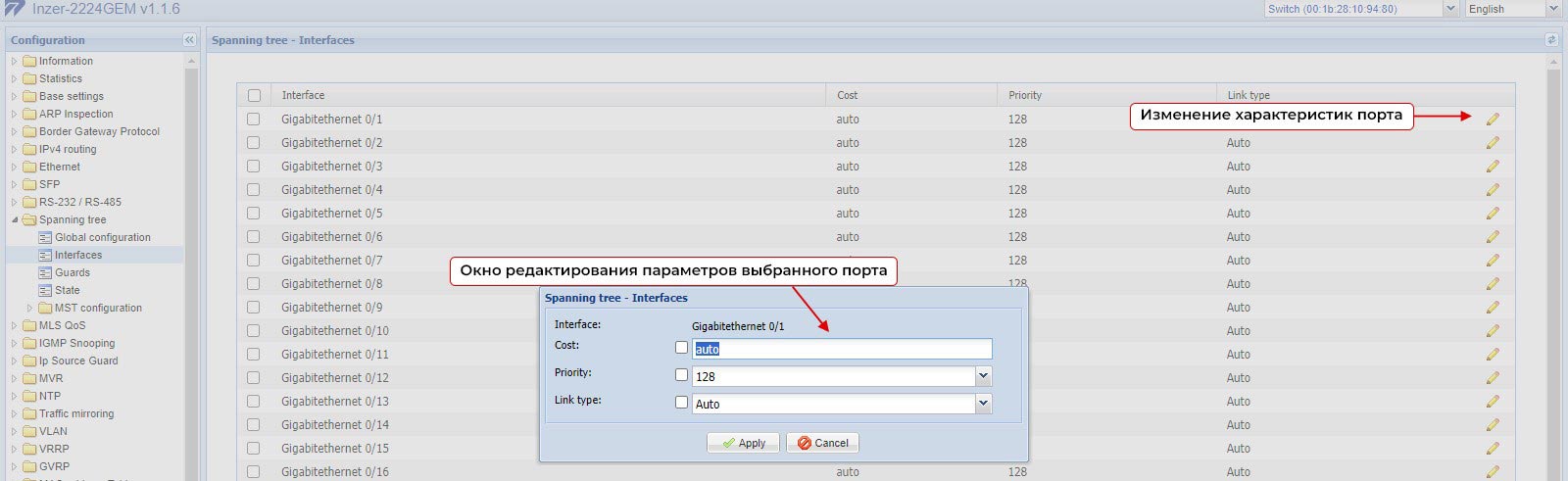

Пункт Spanning Tree вкладка Interfaces:

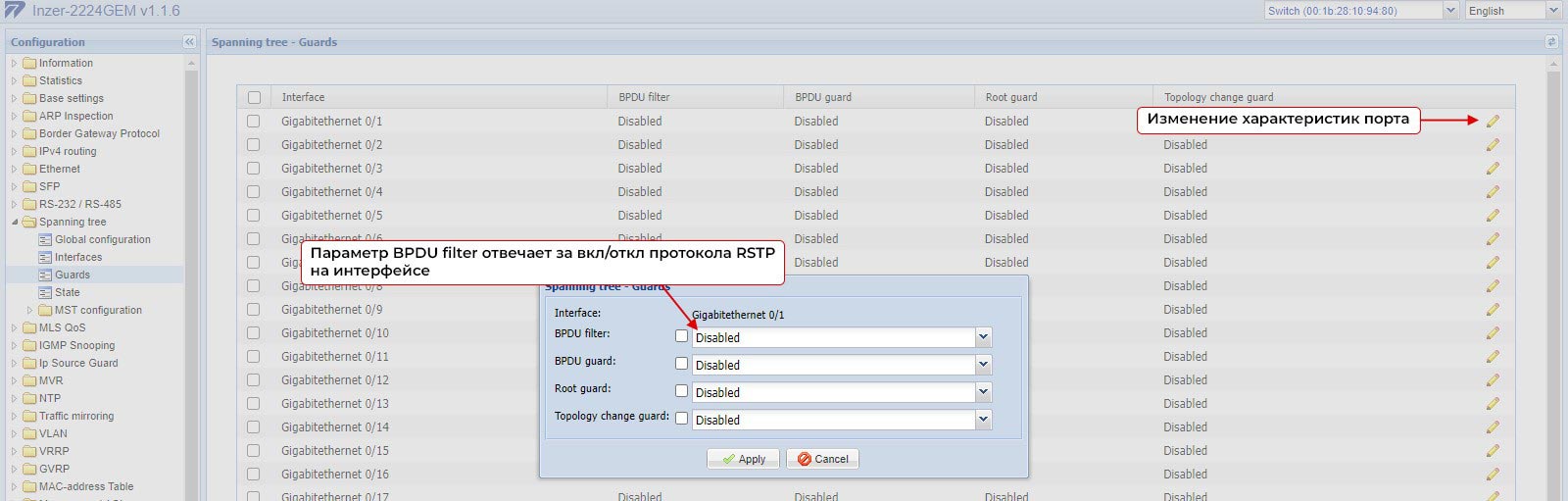

Пункт Spanning Tree вкладка Guards:

CLI

По SSH, Telnet подключаемся к командной строке коммутатора и вводим следующие команды:

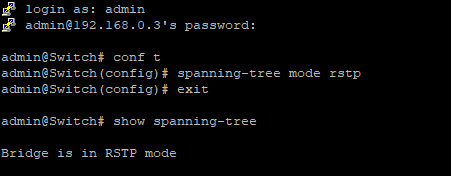

По умолчанию RSTP уже включен, переключаем режим работы STP в RSTP.

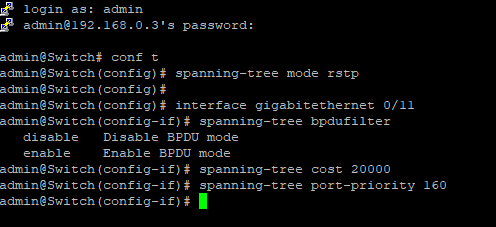

Расширенные настройки (опционально):
