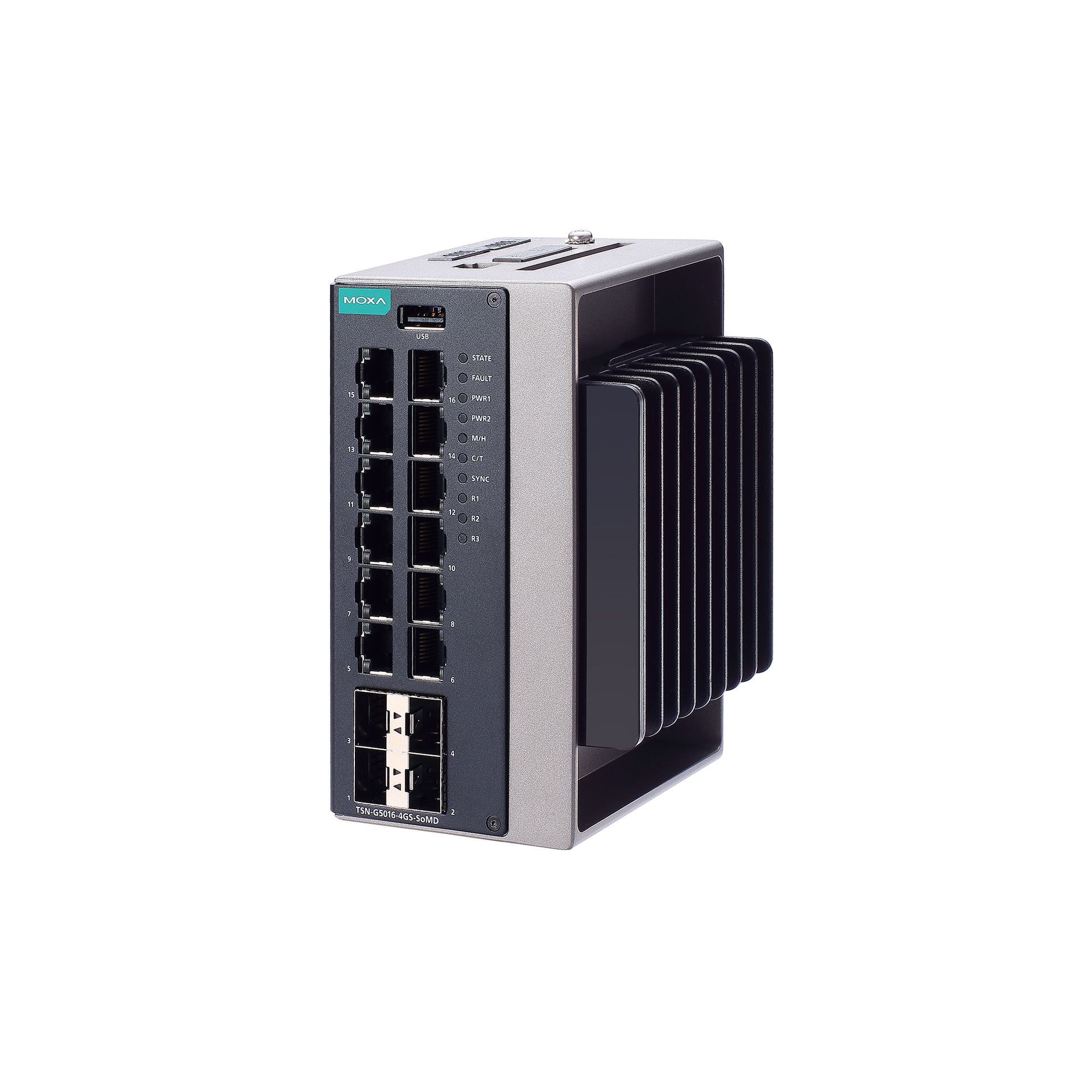

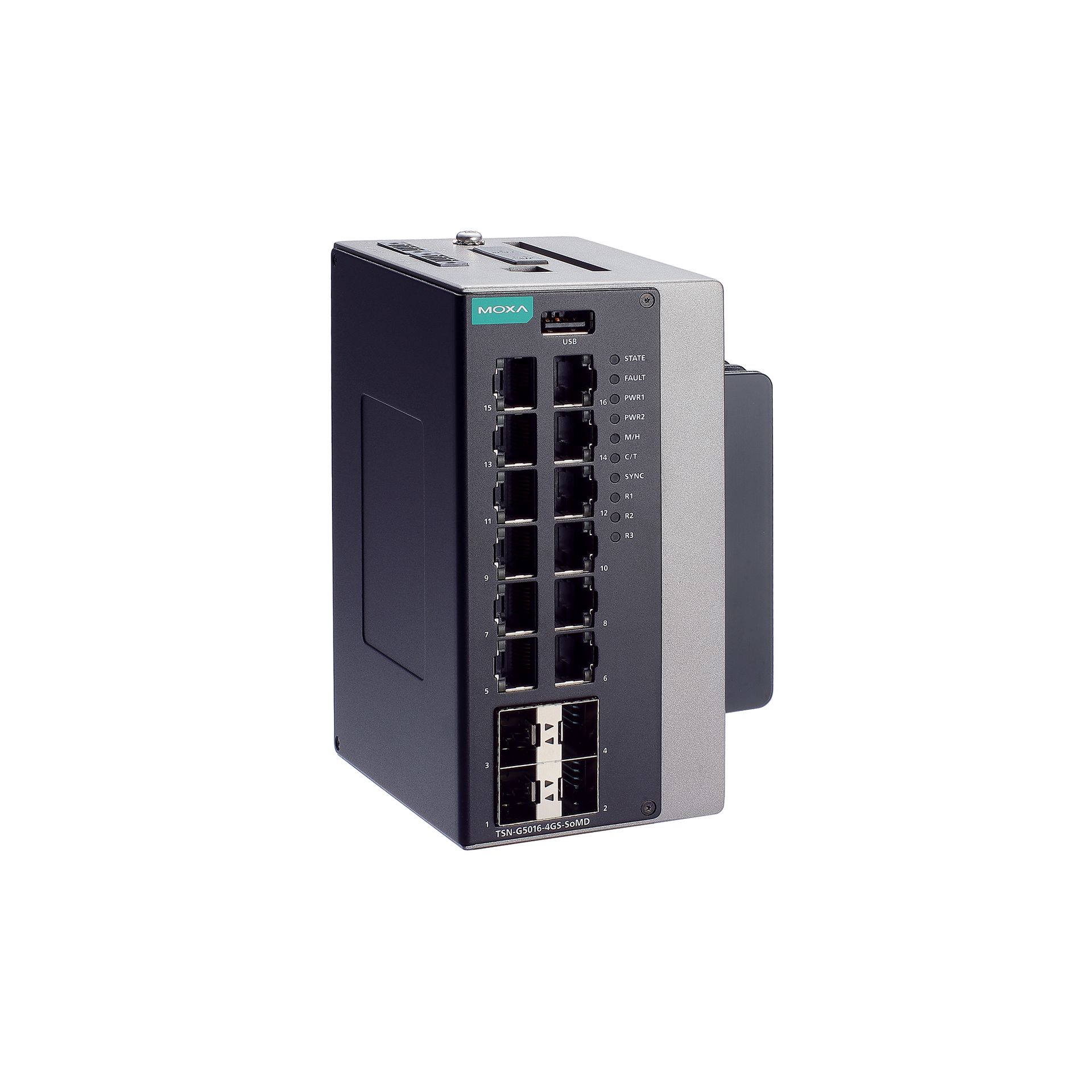

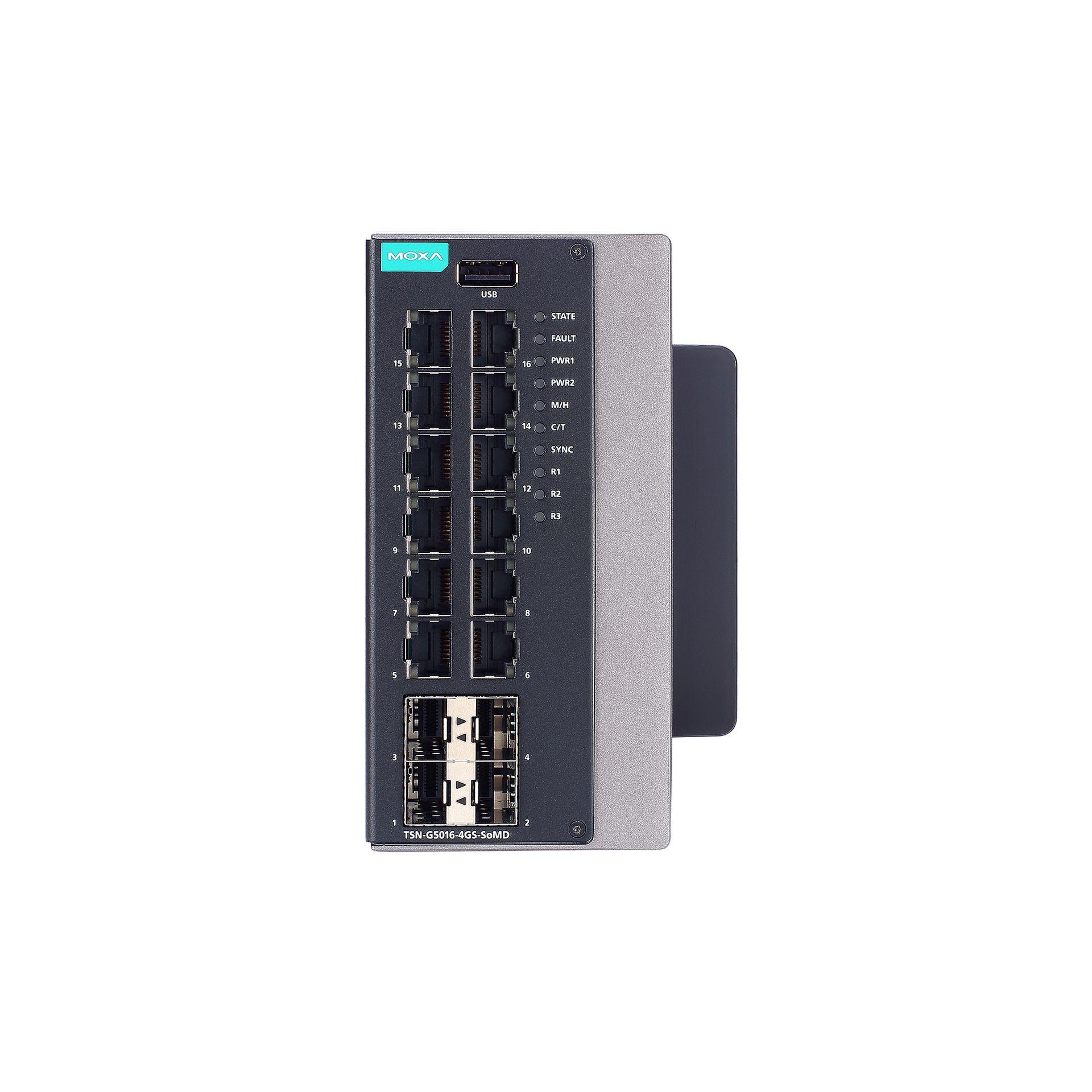

Коммутатор TSN-G5016-4GS-SoMD-LV-T

Интерфейс

• Общее количество портов

  16

• Уровень коммутатора

  L2 

• Тип разъема для "витой пары"

  RJ45 

Технологии

• Стандарты

  IEEE 802.3 for 10BaseT, IEEE 802.3u for 100BaseT(X), IEEE 802.3ab for 1000BaseT(X), IEEE 802.3z for 1000BaseX, IEEE 802.1Q for VLAN Tagging, IEEE 802.1p for Class of Service, IEEE 802.1D-2004 for Spanning Tree Protocol, IEEE 802.1w for Rapid Spanning Tree Protocol, IEE 1588v2 PTP Precision Time Protocol (hardware-based), IEEE 802.1 AS for Time Synchronization, IEEE 802.1 Qbv for Time-aware Shaper

• Протоколы управления

  IPv4/IPv6, LLDP, SMTP, SNMP Inform, SNMPv1/v2c/v3, SNMP Trap, DHCP Server/Client, ARP, TFTP, SFTP, HTTP, HTTPS, SSH, Telnet, Private MIB, Syslog, Port Mirroring

• Протоколы фильтрации

  802.1Q VLAN, Static Multicast

• Протоколы резервирования

  RSTP, STP

• Протоколы безопасности

  Broadcast storm protection, Trust access control, Loginand Password Policy, HTTPS/SSL, SSH, SNMPv3, RADIUS, TACACS+

• Протоколы синхронизации времени

  SNTP, NTP Server/Client, IEEE 1588v2 PTP (hardware-based), IEEE802.1 AS, IEEE802.1 Qbv

• Таблица MAC-адресов

  9К

• Размер буфера пакетов

  8 Мбит

Функции VLAN и IGMP

• Максимальное количество VLAN

  256 

• Диапазон VLAN ID

  1 ~ 4094 

Порты Gigabit Ethernet 1000 Мбит/с

• Витая пара (разъем RJ45)

  8

• Оптоволокно (разъем для SFP-модуля)

  4

Порты Gigabit Ethernet 10/100/1000 Мбит/с

• Витая пара (разъем RJ45)

  12 

Дискретный ввод

• Количество каналов дискретного ввода

  1 

• Напряжение лог. 1

  +13 ~ +30 В пост. 

• Напряжение лог. 0

  -30 ~ +3 В 

• Максимальный ток, мА

  8

Релейный вывод

• Количество каналов релейного вывода

  1

• Нагрузочная способность реле

  1 А при 24 В пост. 

Поддержка интеллектуальных функций

• Автоматическое оповещение об обрыве электропитания

  При помощи реле 

• Автоматическое оповещение об обрыве связи по порту

  При помощи реле 

Светодиодные индикаторы

• Светодиодные индикаторы

  STATE, FAULT, PWR1, PWR2, M/H,C/T, SYNC, R1, R2, R3

Управление устройством

• Интерфейс управления

  Консольный порт RS-232 (TxD, RxD, GND), 3-конт. (115200,n,8,1) 

• Кнопка Reset

  Есть 

• MIB-базы

  Bridge-MIB, Ethernet-like-MIB, IEEE8021-AS-MIB, IEEE8021-SPANNING-TREE-MIB, IF-MIB, LLDP-MIB, PTPBASE-MIB, Q-BRIDGE-MIB, RFC1213-MIB, SNMPv2-MIB

Требования к электропитанию

• Рабочее напряжение

  9.6 ~ 60 В пост. 

• Входное напряжение

  12 ~ 48 В пост. 

• Потребление тока

  3 А

• Возможность подключения резервного источника электропитания

  Есть 

• Разъем электропитания

  Клемма 

• Защита от неверной полярности

  Есть 

Условия эксплуатации

• Рабочая температура, °C

  -40 ~ +70 

• Температура хранения, °C

  -40 ~ +85 

• Рабочая влажность, %

  5 ~ 95, без образования конденсата 

Защита

• Защита от пыли и влаги

  IP40 

• Защита по току

  Есть 

Конструктивные свойства

• Материал корпуса

  Металл 

Размеры и вес

• Габаритные размеры, мм

  84 x 140 x 105

• Вес нетто, кг

  1.39

Монтаж

• Монтаж

  На DIN-рейку 
  Настенный (опционально) 

Наличие международных сертификатов

• Безопасность

  EN 62368-1 
  UL 61010-2-201 

• Электромагнитная совместимость (EMI)

  CISPR 32 
  FCC Part 15 Subpart B Class A 

• Электромагнитная совместимость (EMS)

  IEC 61000-4-3 RS 
  IEC 61000-4-5 Surge 
  IEC 61000-4-6 CS 
  IEC 61000-4-2 (ESD) 
  IEC 61000-4-4 (EFT) 
  IEC 61000-4-8 PFMF 

• Электромагнитная совместимость (EMC)

  EN 55035 
  EN 55032 

• Удары

  IEC 60068-2-27 

• Свободное падение

  IEC 60068-2-32 

• Вибрации

  IEC 60068-2-6 

• Среднее время наработки на отказ (MTBF), часов

  809568

Гарантийный срок

• Гарантийный срок

  5 лет 

Комплект поставки

• Комплект поставки

  Устройство 
  краткое руководство пользователя 
  Консольный кабель RJ45-на-DB9 

Страница товара на англоязычном сайте

• Ссылка на сайт moxa.com

  https://www.moxa.com/en/products/industrial-network-infrastructure/ethernet-switches/layer-2-managed-switches/tsn-g5016-series
