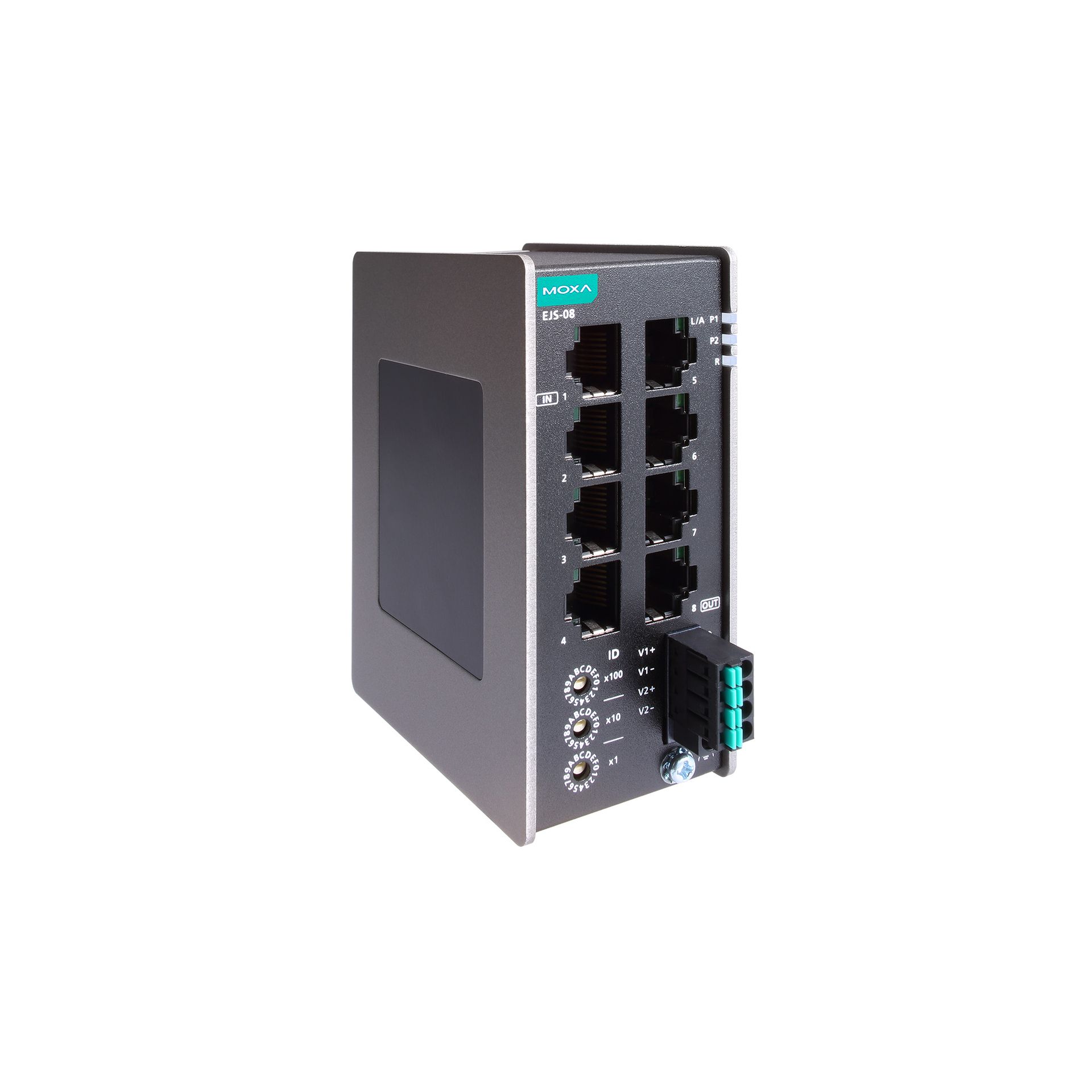

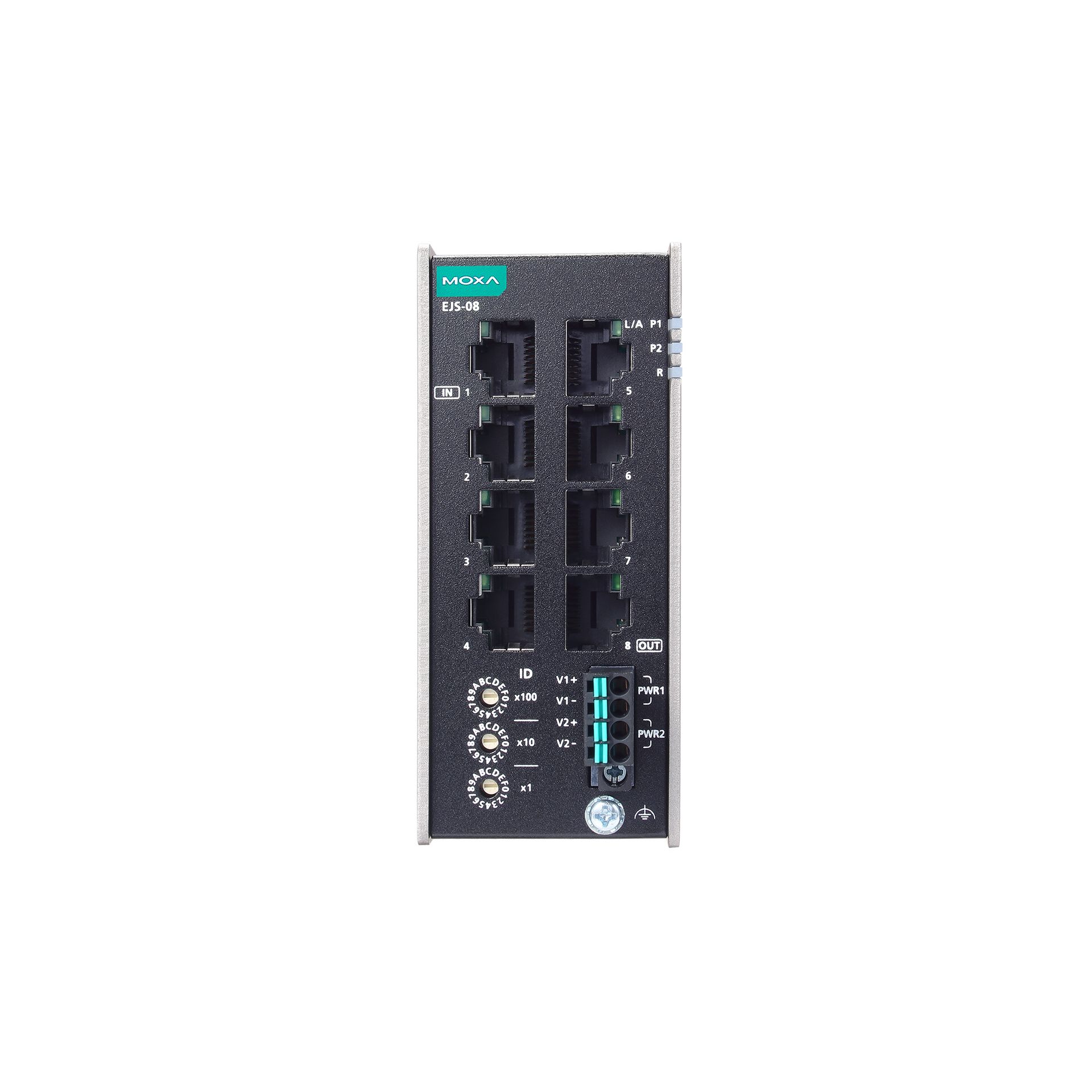

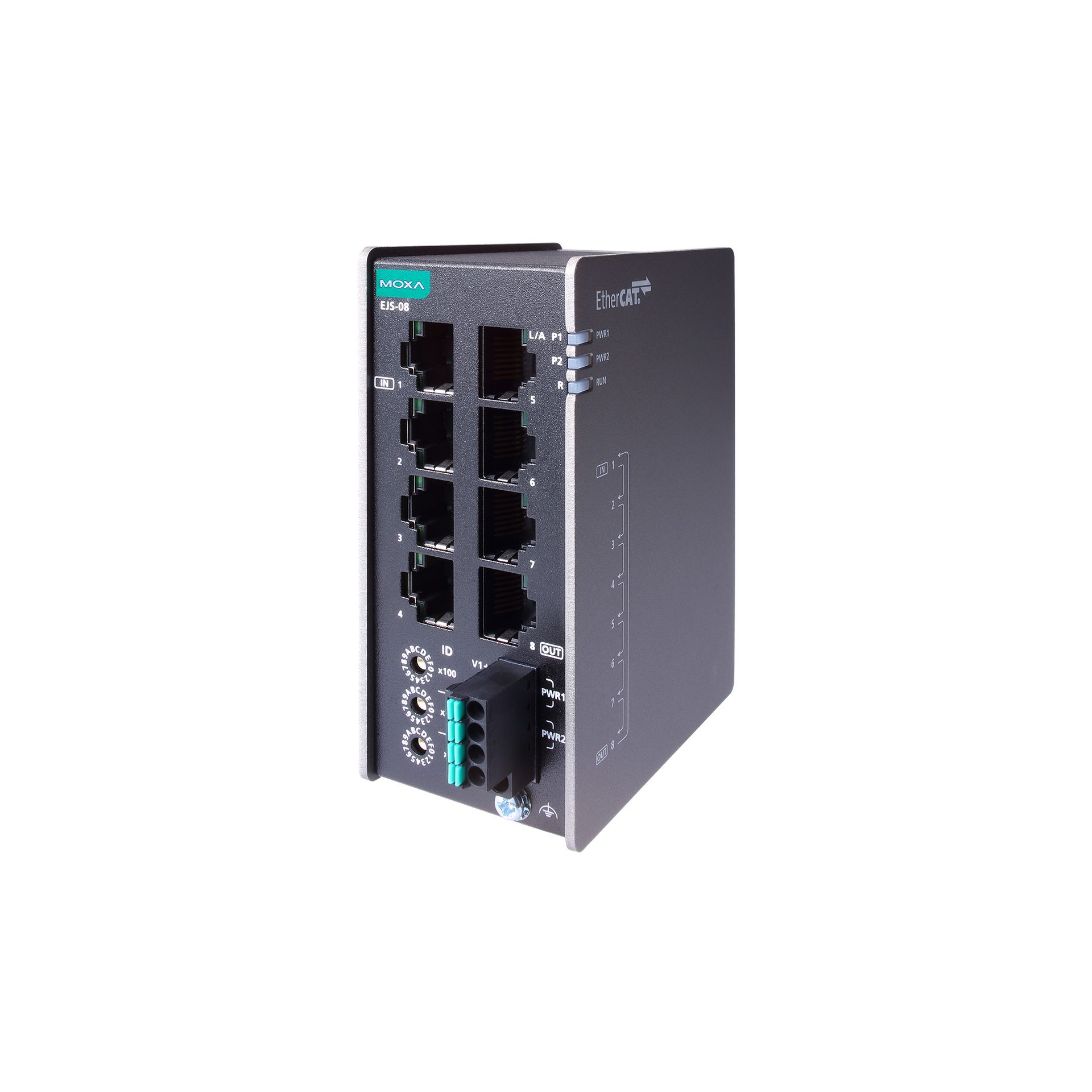

Разветвитель EJS-08

Параметры связи

• Порты Ethernet

  8 x Ethernet 10/100BaseT(X) - 'витая пара' (Auto MDI/MDI-X) 

• Протоколы Ethernet

  EtherCAT 

Интерфейс EtherCAT

• Sync Manager

  8 

• FMMU

  8 

• Выбор ID устройства

  Поворотный переключатель от 1 до 4095 

• Вносимая задержка на интерфейсе

  1 мкс на порт (приблизительно) 

• Комбинация портов

  1 (IN), 7 (OUT) 

• Поддерживаемые топологии

  Звезда 

Светодиодные индикаторы

• Светодиодные индикаторы

  PWR1, PWR2, RUN

Требования к электропитанию

• Рабочее напряжение

  9.6 ~ 60 В пост. 

• Входное напряжение

  12/24/48 В пост. 

• Потребление тока

  макс. 0.30 A

• Возможность подключения резервного источника электропитания

  Есть 

• Разъем электропитания

  Клемма 

• Защита от неверной полярности

  Есть 

Условия эксплуатации

• Рабочая температура, °C

  -10 ~ +60 

• Температура хранения, °C

  -40 ~ +85 

• Рабочая влажность, %

  5 ~ 95, без образования конденсата 

Защита

• Защита от пыли и влаги

  IP30 

Конструктивные свойства

• Материал корпуса

  Металл 

• Длина кабеля, см

  10000

Размеры и вес

• Габаритные размеры, мм

  43 x 100 x 75

• Вес нетто, кг

  0.34

Монтаж

• Монтаж

  На DIN-рейку 
  Настенный (опционально) 

Наличие международных сертификатов

• Безопасность

  EN 62368-1 
  UL 61010-2-201 

• Электромагнитная совместимость (EMI)

  CISPR 32 
  FCC Part 15 Subpart B Class A 
  CISPR 22 

• Электромагнитная совместимость (EMS)

  IEC 61000-4-3 RS 
  IEC 61000-4-5 Surge 
  IEC 61000-4-6 CS 
  IEC 61000-4-8 
  IEC 61000-4-2 (ESD) 
  IEC 61000-4-4 (EFT) 

• Электромагнитная совместимость (EMC)

  EN 61000-6-2 
  EN 61000-6-4 
  EN 55032/35 

• Удары

  IEC 60068-2-27 

• Свободное падение

  ISTA 1A 

• Вибрации

  IEC 60068-2-6 
  IEC 60068-2-64 

• Среднее время наработки на отказ (MTBF), часов

  6294742

Гарантийный срок

• Гарантийный срок

  5 лет
