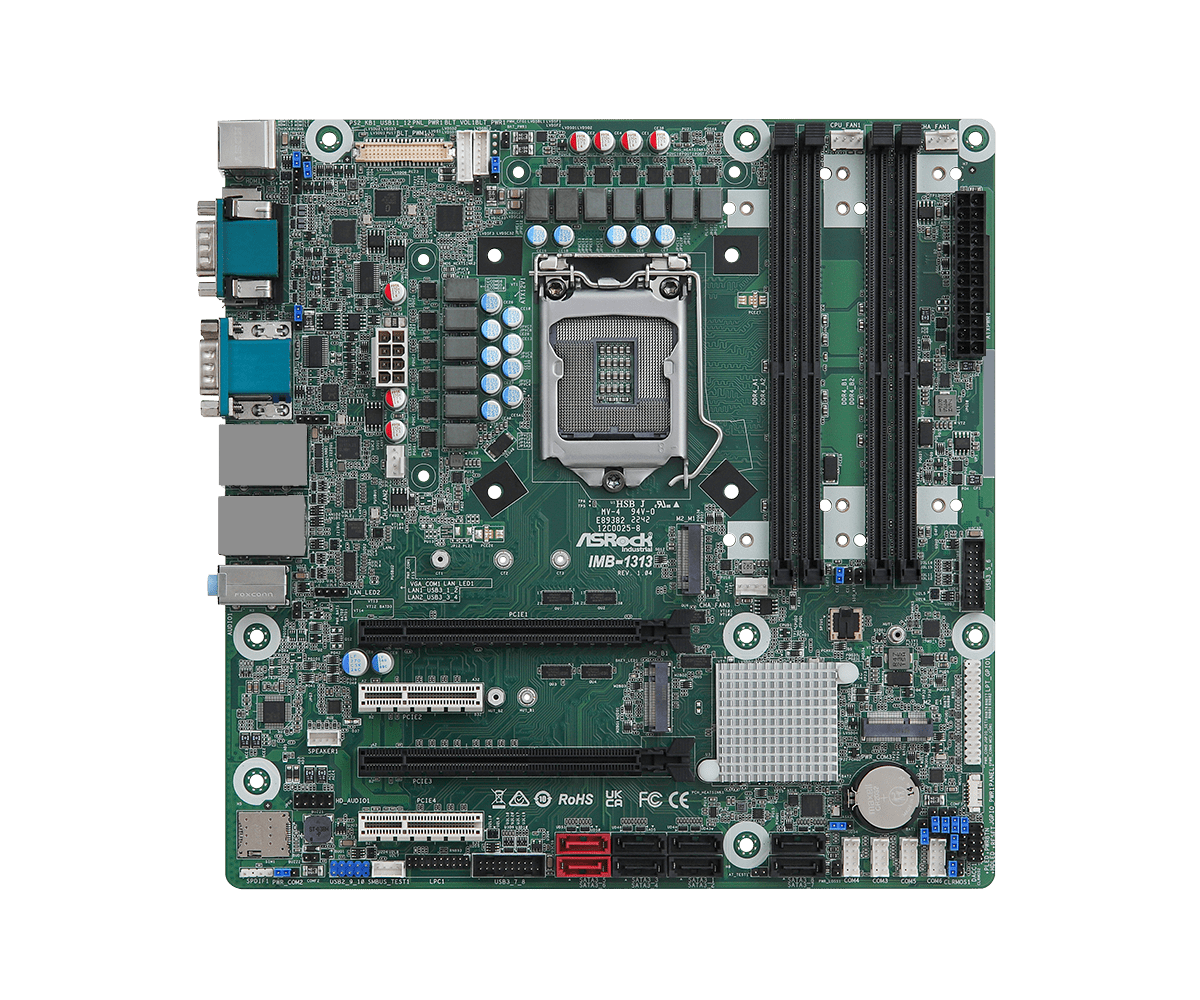

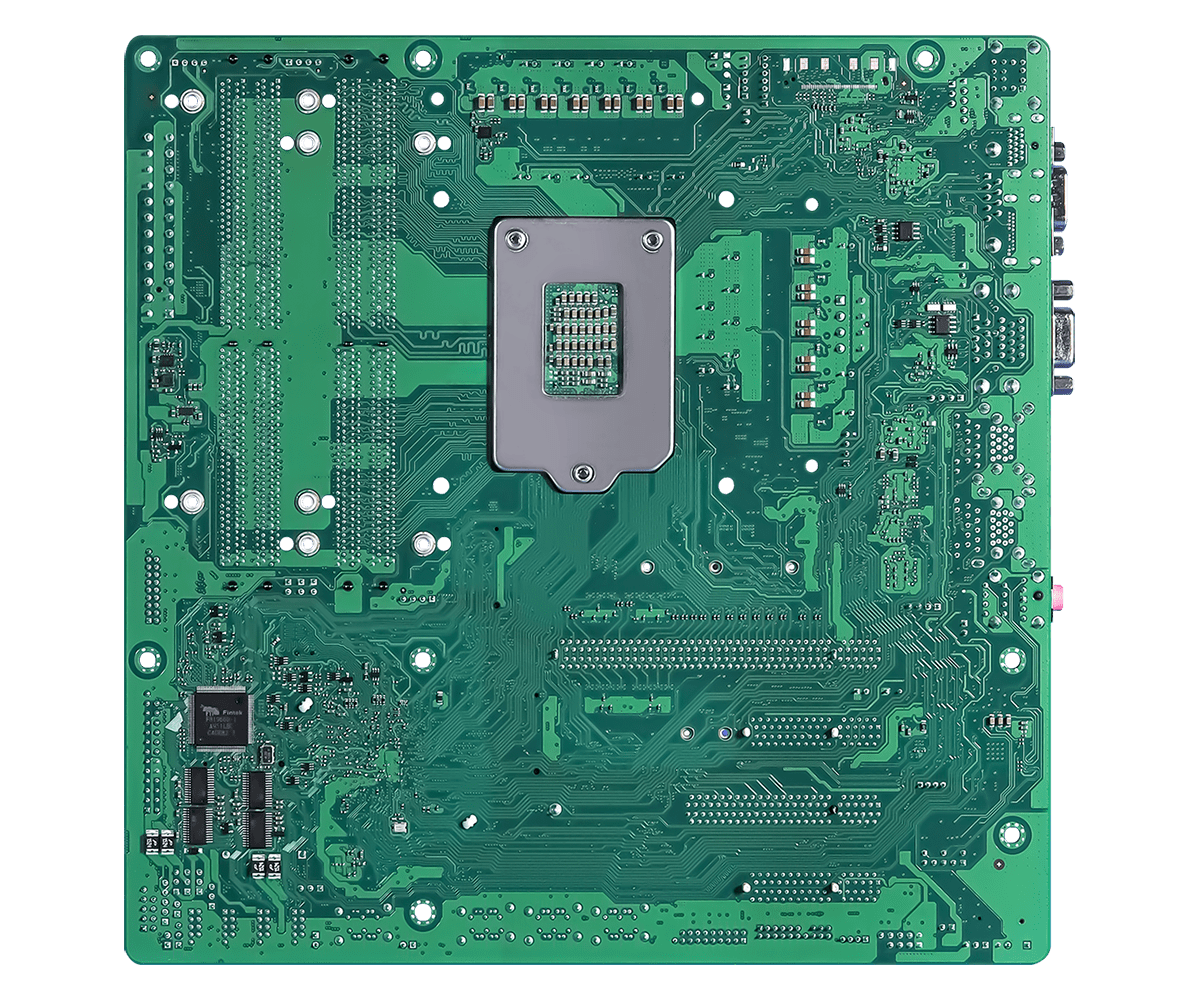

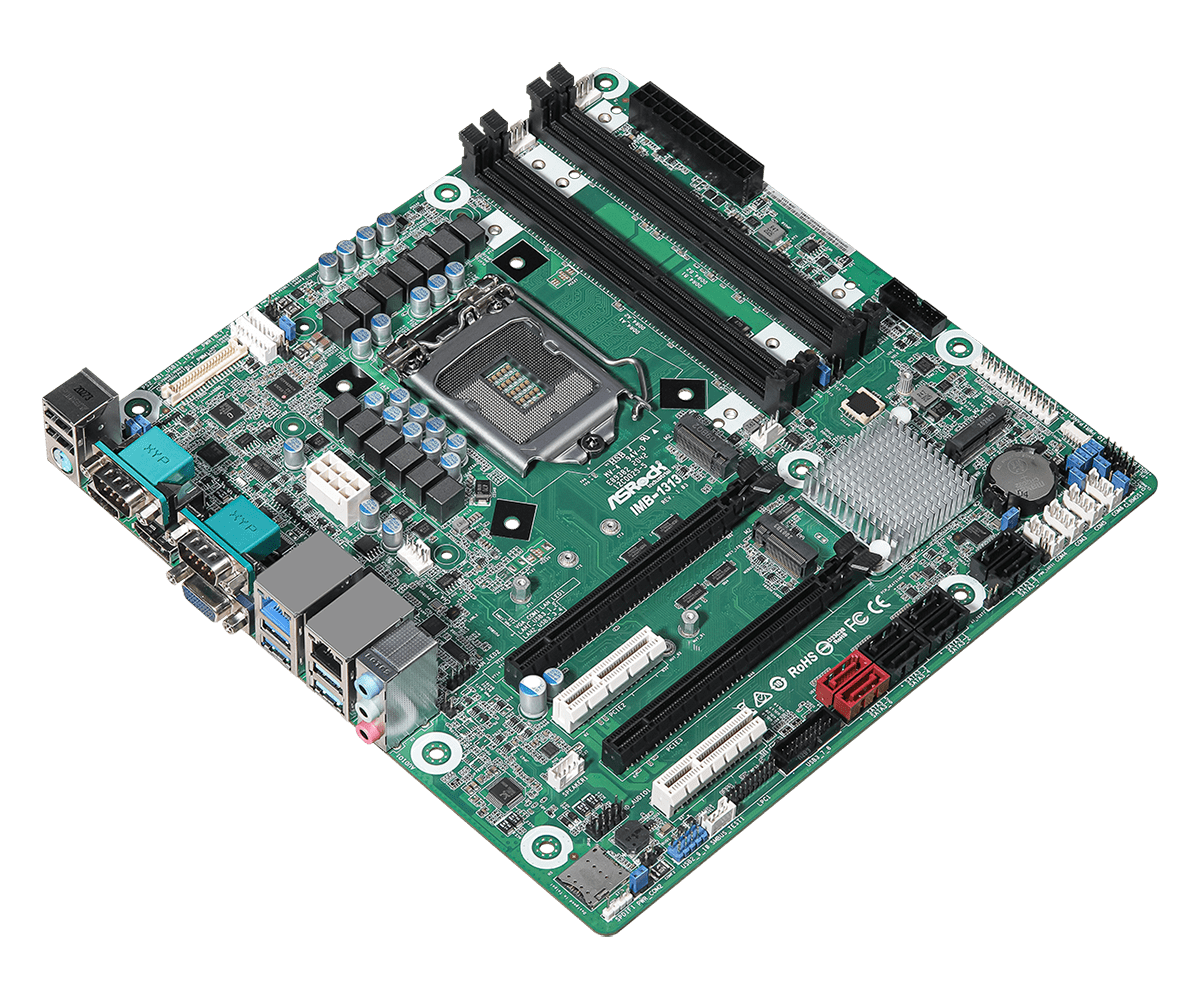

Плата IMB-1313

Конструктивное исполнение

• Форм-фактор процессорной платы

  MicroATX 

Процессор

• Разъем процессора

  LGA 1200 

• Тип поддерживаемых процессоров

  Intel Core 

Набор микросхем (Chipset)

• Южный мост (Southbridge)

  Intel Q470E 

Оперативная память

• Количество и тип разъемов памяти

  4 x DIMM 

• Тип памяти

  DDR4 

• Частота памяти

  2933 МГц 

• Максимальный объем памяти

  до 128 Гб 

Видеоинтерфейсы

• Видеоконтроллер

  Intel UHD Graphics 

• Интерфейсы

  HDMI 
  DisplayPort 
  LVDS 
  VGA 

• Тип и разъём LVDS

  24-битный LVDS, два канала 

• Максимальное разрешение

  LVDS: до 1920x1200@60Гц 
  VGA: до 1920x1200@60Гц 
  HDMI: до 3840x2160@60Гц 
  DP: до 4096 x 2160@60Гц 

Сетевые интерфейсы

• Контроллер Ethernet

  Intel I219LM 
  Intel i225LM 

• Количество и тип портов

  1 х 10/100/1000 (RJ-45) 
  1 х 10/100/1000/2500 (RJ-45) 

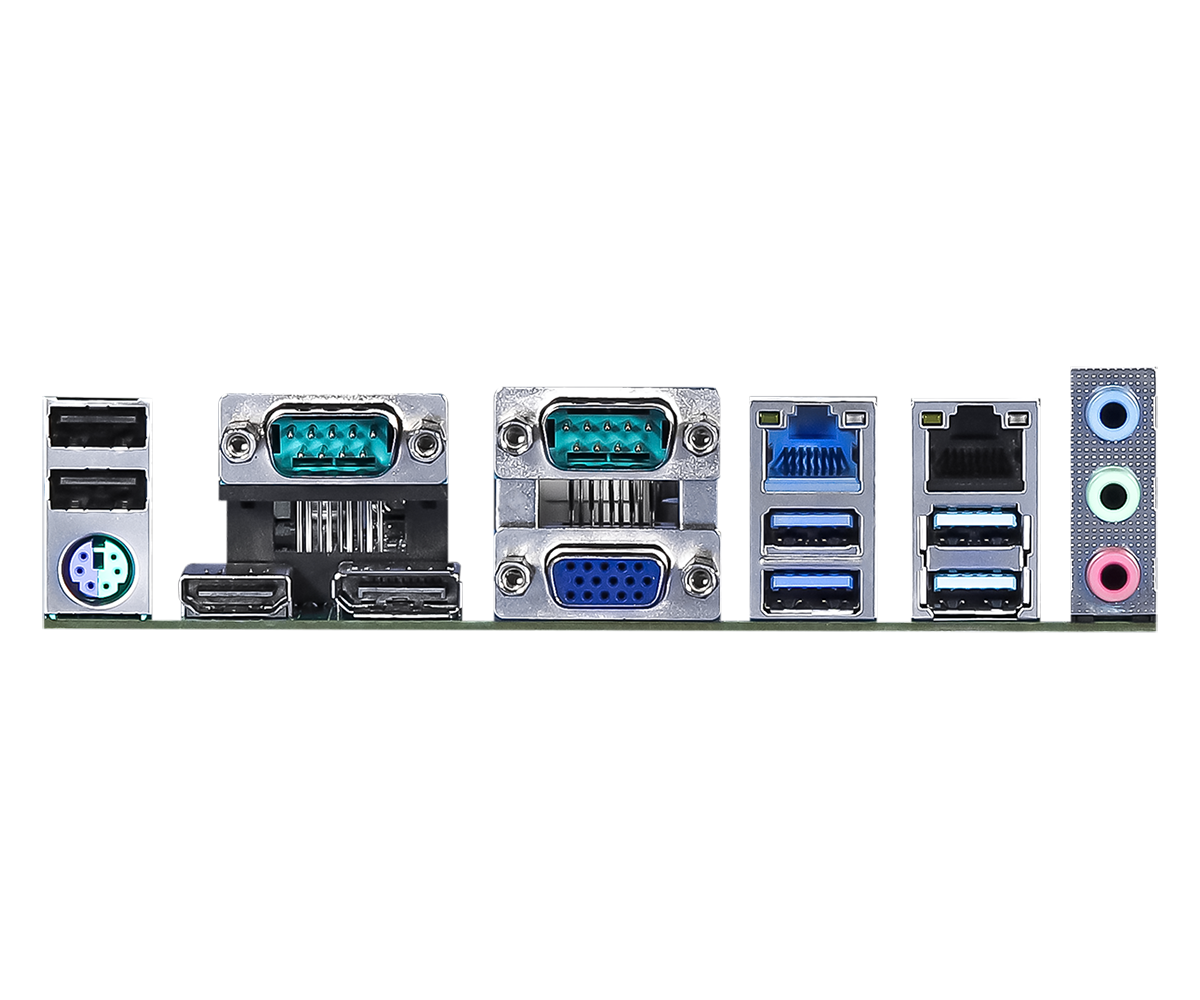

Интерфейсы ввода / вывода

• RS-232

  4 (штыревые разъемы на плате) 

• RS-232/422/485

  2 (M12) 

• USB 2.0

  4 (2 - внешних, на планке; 2 - штыревых разъема на плате) 

• USB 3.x

  8 (4 - внешних, на планке; 4 - штыревых разъема на плате) 

• Цифровые (GPIO)

  8 входов / 8 выходов 

• Клавиатура / Мышь (PS/2)

  1 

• Audio / Video входы (capture)

  3 

Интерфейсы накопителей информации

• SATA

  8 х SATA III (6 Гб/с), с поддержкой RAID 

• M.2

  3 

Слоты и модули расширения

• PCIe x16

  2 

• PCIe x4

  2 

• M.2

  1 х M.2 Key E 
  1 х M.2 Key М 
  1 х M.2 Key B 3042/3052 (4G/5G + SIM slot) 

• SIM-карт

  1 

Дополнительные функции

• Сторожевой таймер ( WDT )

  Программируемый от 1 до 255 сек. 

Физические параметры

• Габаритные размеры, мм

  244*244*36

Условия эксплуатации

• Температура эксплуатации, °C

  0 ~ +60 

• Температура хранения, °C

  -40 ~ +85 

• Влажность

  5 ~ 90 % ( без конденсата ) 

Гарантийные условия

• Гарантийный срок

  2 года
