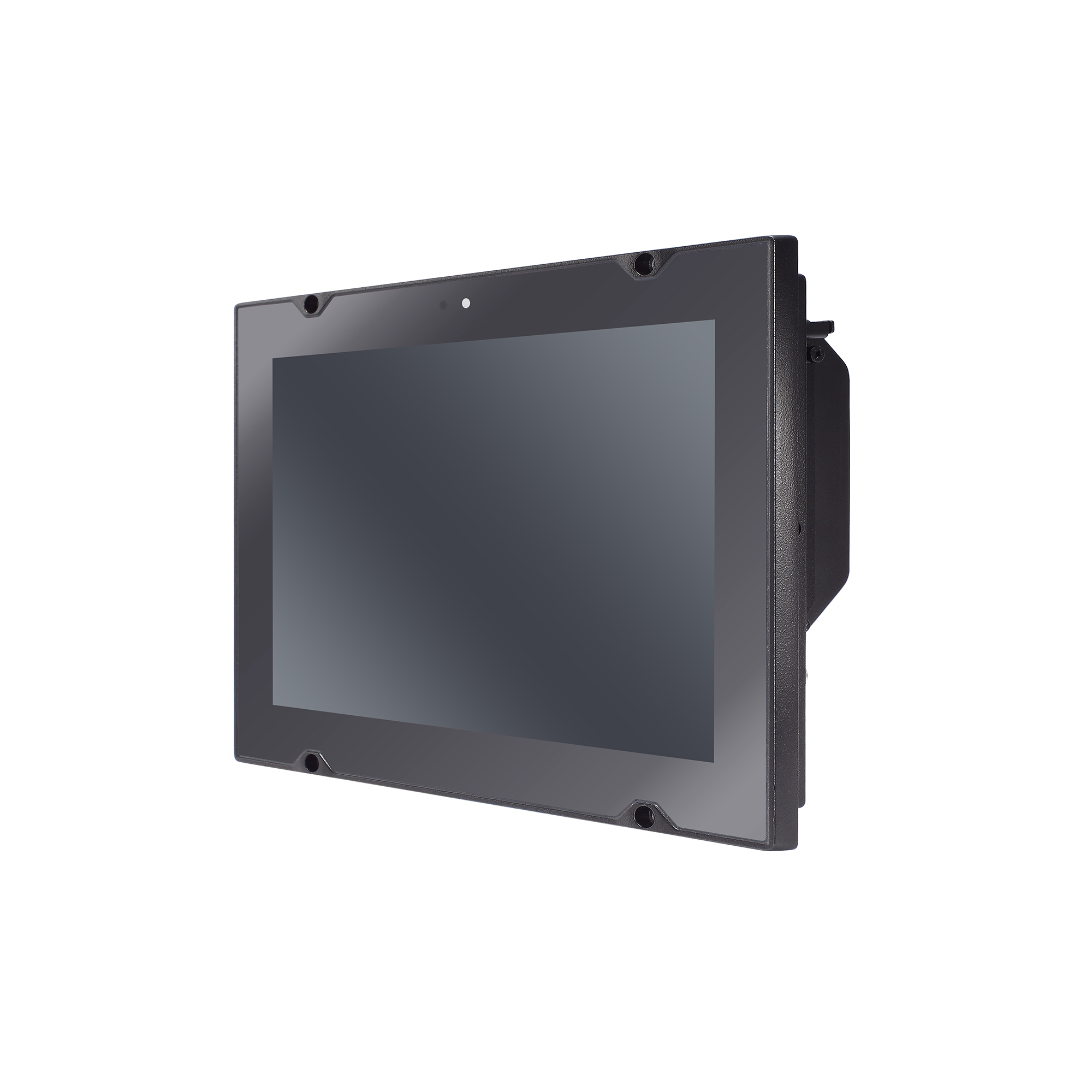

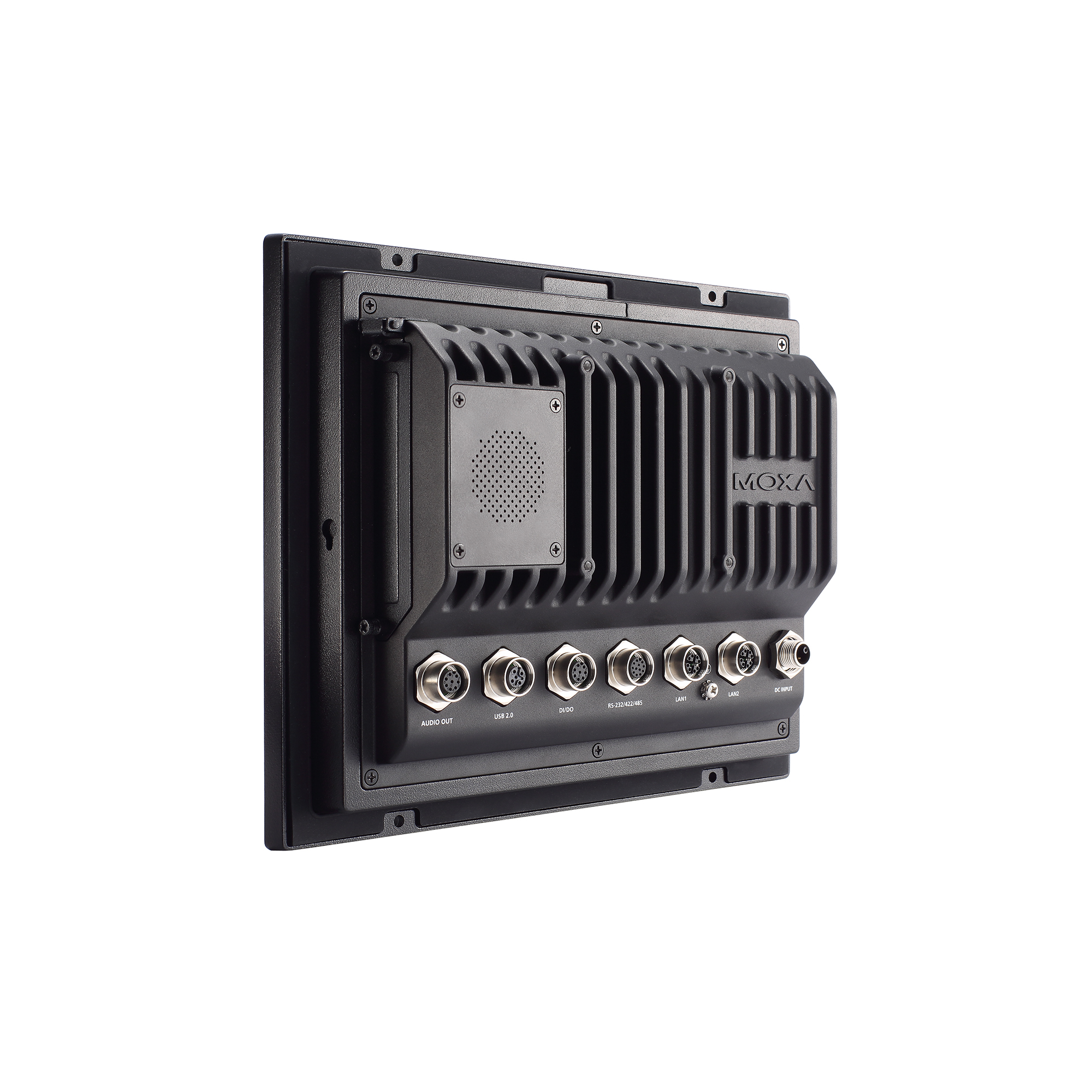

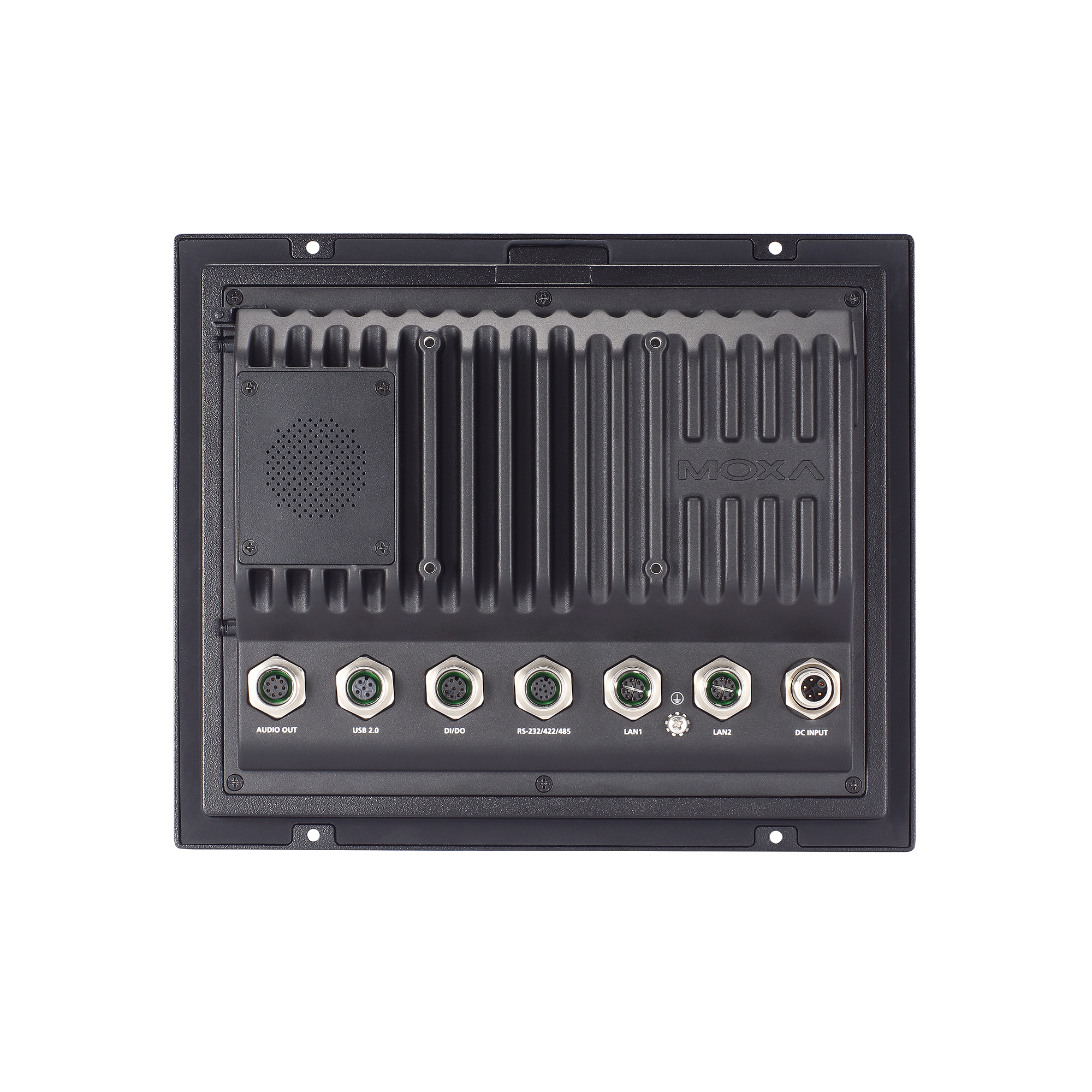

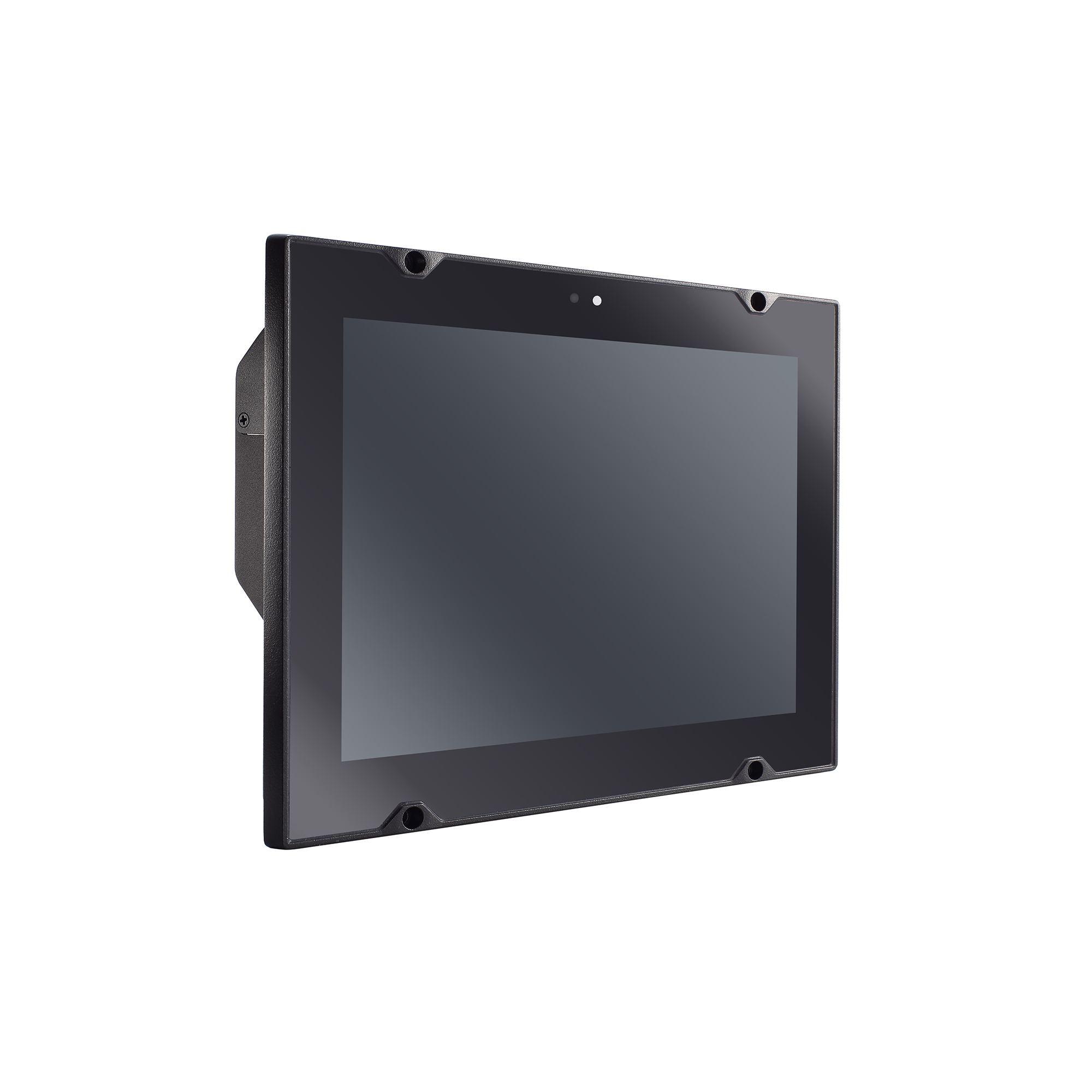

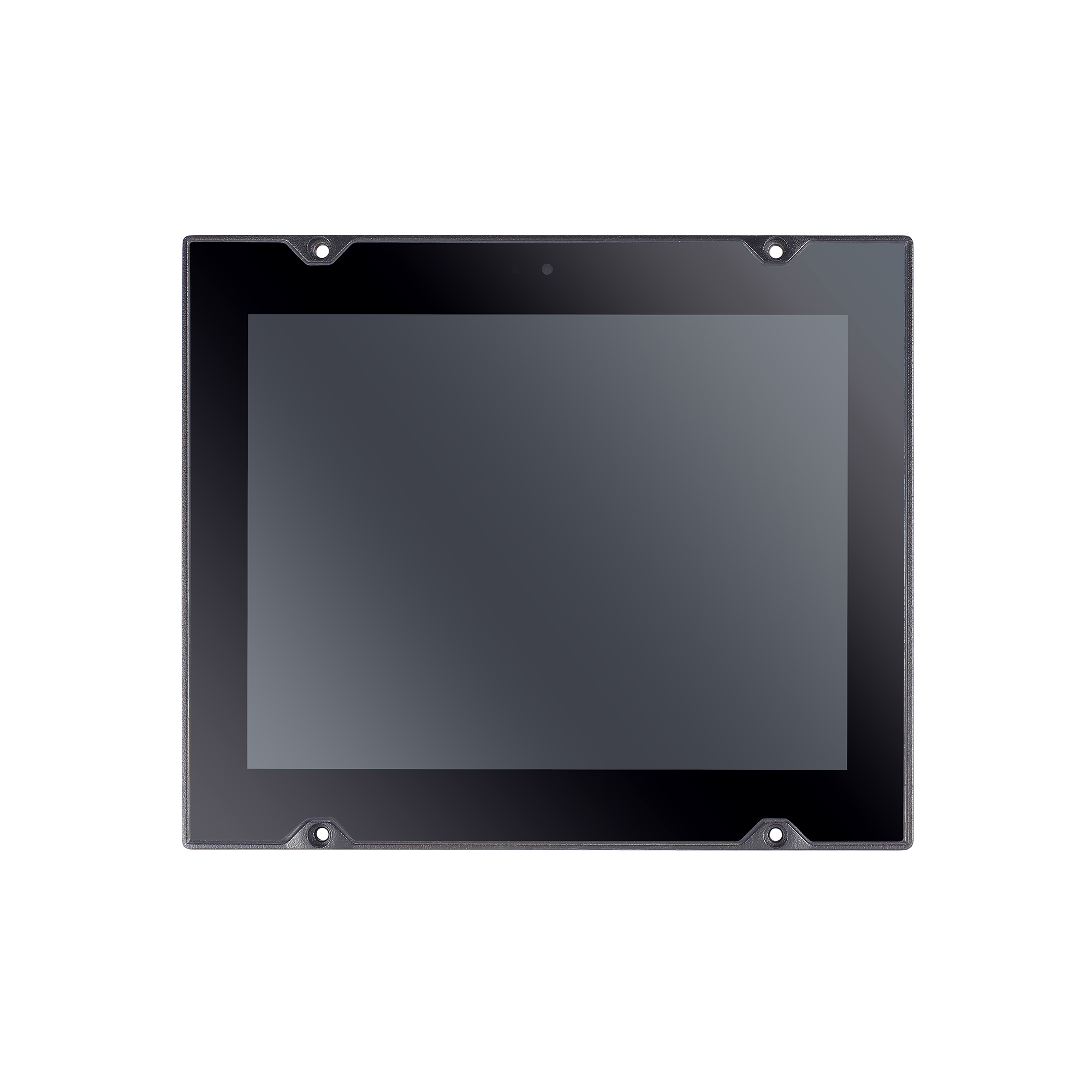

Компьютер MPC-3101-E4-SPK-CT-T

Конструктивное исполнение

• Тип

  Панельный компьютер 

• Система охлаждения

  Пассивная (безвентиляторная) 

• Класс защиты

  IP66 (по передней панели) 
  IP40 (по тыльной стороне) 

Процессор

• Разъем процессора

  Впаянный процессор 

• Установленный процессор

  Intel Atom x6425E 

• Частота процессора

  2.0 ГГц 

Оперативная память

• Тип памяти

  DDR4 

• Частота памяти

  2400 МГц 

• Объём установленной памяти

  8 Гб 

• Максимальный объем памяти

  до 32 Гб 

Видеоинтерфейсы

• Видеоконтроллер

  Intel UHD Graphics 

Дисплей

• Диагональ экрана

  10.4'' 

• Разрешение экрана

  1024 x 768 

• Соотношение сторон

  4:3 

• Тип дисплея

  Жидкокристаллический (LCD TFT) 

• Яркость

  1000 кд/кв.м 

• Контрастность

  1000:1 

• Угол обзора (гор./верт.)

  178°/178° 

• Размер точки (гор./верт.)

  0.205 x 0.205 мм 

• Время отклика

  25 мс 

• Количество цветов

  16.7 M 

Сенсорный экран

• Наличие и тип сенсорного экрана

  Проекционно-ёмкостный 

• Дополнительные возможности

  Возможность работы в перчатках 

Параметры последовательной связи

• Количество портов RS-232/422/485

  1

• Разъем последовательного порта

  M12 

• Передаваемые сигналы

  RS-485 (2-проводный): Data+, Data-, GND 
  RS-422: Tx+, Tx-, Rx+, Rx-, GND 
  RS-485 (4-проводный): Tx+, Tx-, Rx+, Rx-, GND 
  RS-232: TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND 

• Бит данных

  5, 6, 7, 8 

• Четность

  нет, чет, нечет, 0, 1 

• Стоповые биты

  1, 1.5, 2 

• Управление потоками данных

  RTS/CTS, XON/XOFF, ADDC® для RS-485, RTS Toggle (только для RS-232) 

• Скорость передачи данных, бит/с

  50 ~ 115200 

Интерфейсы ввода / вывода

• RS-232/422/485

  1 

• USB 2.0

  1 

• Цифровые (GPIO)

  4 входа / 2 выхода 

Интерфейсы накопителей информации

• M.2

  1 x M.2 Key М 2242 

• CFast

  1 

Аудиоинтерфейс

• Разъёмы

  Speaker Out/Line-out 

• Встроенные динамики

  1 

Слоты и модули расширения

• Mini PCIe

  1 

Физические параметры

• Габаритные размеры, мм

  256.9 x 214.4 x 58.9

• Вес нетто, кг

  2.6

• Материал корпуса

  Металл 

Тип монтажа

• Монтаж в панель

  Да 

Условия эксплуатации

• Температура эксплуатации, °C

  -40 ~ +70 

• Температура хранения, °C

  -40 ~ +70 

• Влажность

  5 ~ 95 % ( без конденсата ) 

Совместимость с операционными системами

• Microsoft Windows

  Windows 10 IoT Enterprise LTSC 2021 64-bit 
  Windows 11 Professional 64-bit 
  Windows 11 IoT Enterprise LTSC 2024 

• Linux

  Ubuntu 22.04.3 LTS 
  Linux Debian 13 

Параметры связи

• Порты Ethernet

  2 x Ethernet 10/100/1000 Base T(X) (разъем M12) 

• Магнитная изоляция Ethernet-портов

  1,5 кВ 

Дискретный ввод

• Количество каналов дискретного ввода

  4 

• Тип каналов дискретного ввода

  Сухой контакт, Влажный контакт (NPN) 

• Напряжение лог. 0 (влажный контакт)

  от 10 до 30 В пост. 

• Напряжение лог. 0 (сухой контакт)

  Замкнут на землю 

• Напряжение лог. 1 (влажный контакт)

  3 В пост. макс. 

• Напряжение лог. 1 (сухой контакт)

  Открытый 

• Разъем

  M12 

• Напряжение изоляции, В

  3000 

• Напряжение

  0 ~ 30 В пост. 

Дискретный вывод

• Количество каналов дискретного вывода

  2 

• Тип каналов дискретного вывода

  Sink 

• Максимальная нагрузка на канал

  200 мА 

• Напряжение лог. 1

  24 В пост., открытый коллектор 30 В пост. 

• Напряжение изоляции, В

  3000 

• Разъем

  M12 

Светодиодные индикаторы

• Светодиодные индикаторы

  Power

Требования к электропитанию

• Входное напряжение

  24 ~ 110 В пост. 

• Максимальная потребляемая мощность

  44 Вт

Наличие международных сертификатов

• Безопасность

  UL 62368-1 
  IEC 62368-1 
  IEC 60529 

• Электромагнитная совместимость (EMI)

  CISPR 32 
  FCC Part 15 Subpart B Class A 

• Электромагнитная совместимость (EMS)

  IEC 61000-4-3 RS 
  IEC 61000-4-5 Surge 
  IEC 61000-4-6 CS 
  IEC 61000-4-2 (ESD) 
  IEC 61000-4-4 (EFT) 
  IEC 61000-4-8 PFMF 

• Электромагнитная совместимость (EMC)

  EN 55032/35 

• Удары

  EN 50155 

• Вибрации

  EN 50155 

Гарантийный срок

• Гарантийный срок

  3 года (компьютер), 1 год (LCD панель) 

Комплект поставки

• Комплект поставки

  Устройство 
  краткое руководство пользователя 
  Кабель 
  монтажный комплект 
  Клеммная колодка 

Страница товара на англоязычном сайте

• Ссылка на сайт moxa.com

  https://www.moxa.com/en/products/industrial-computing/panel-computers-and-displays/mpc-3100-series
