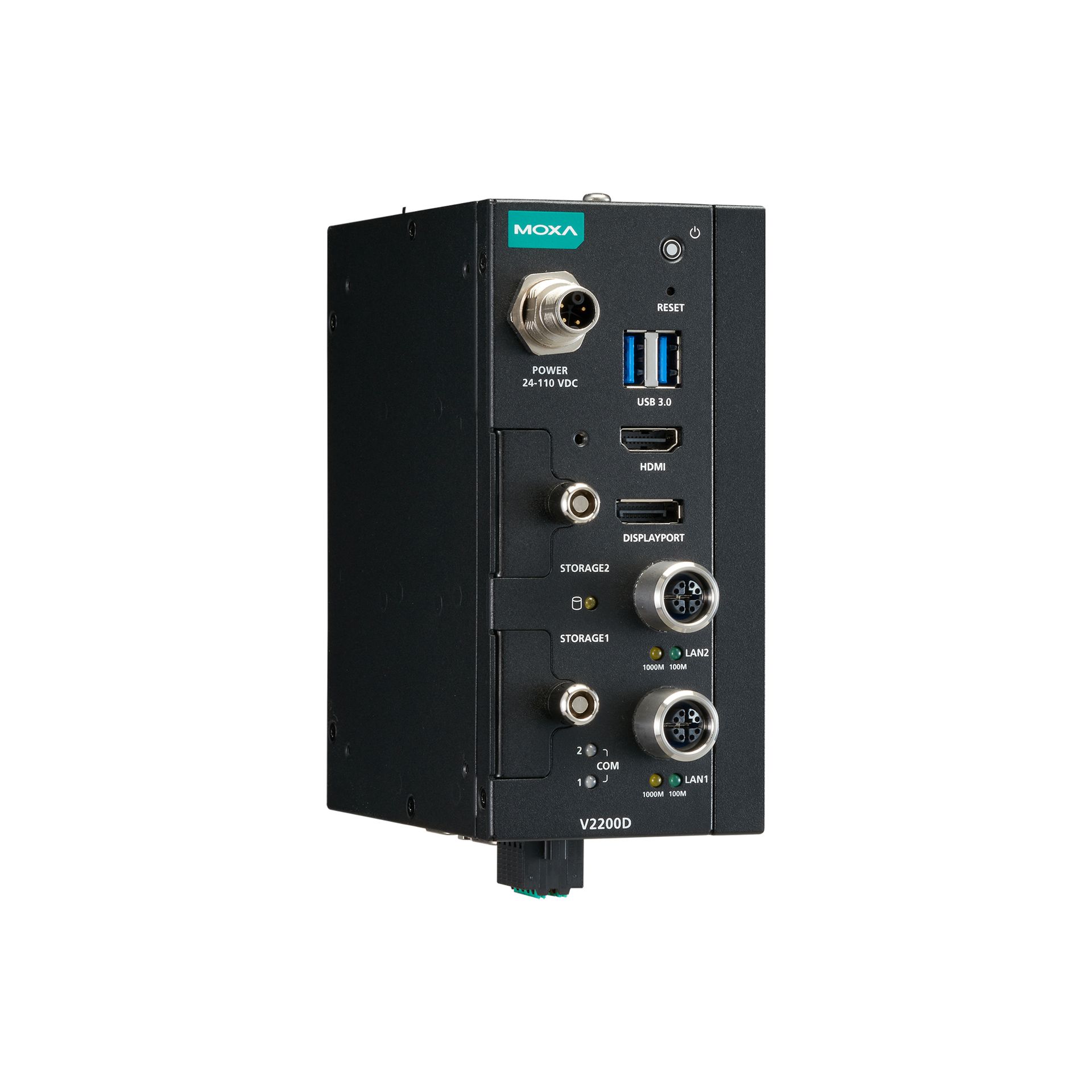

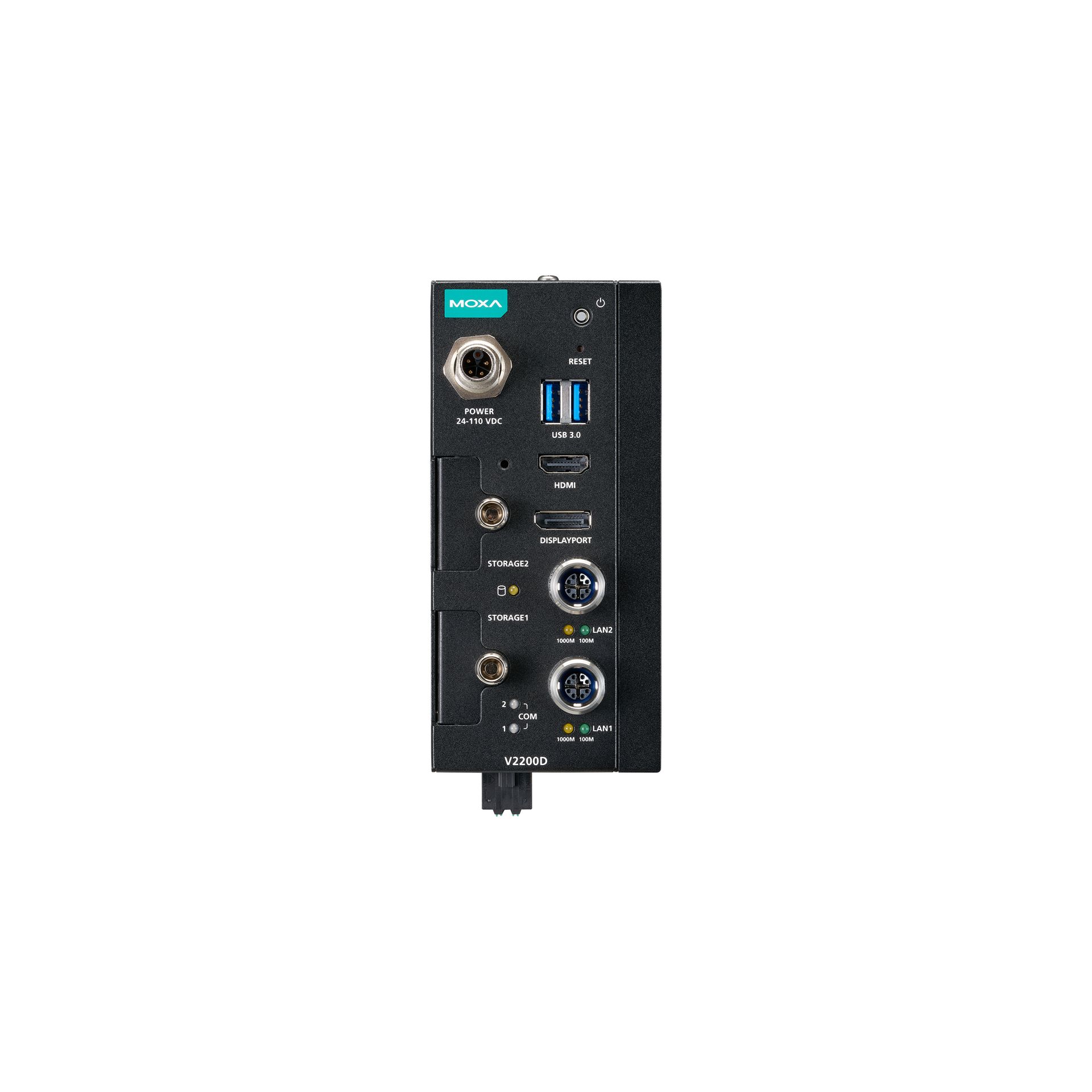

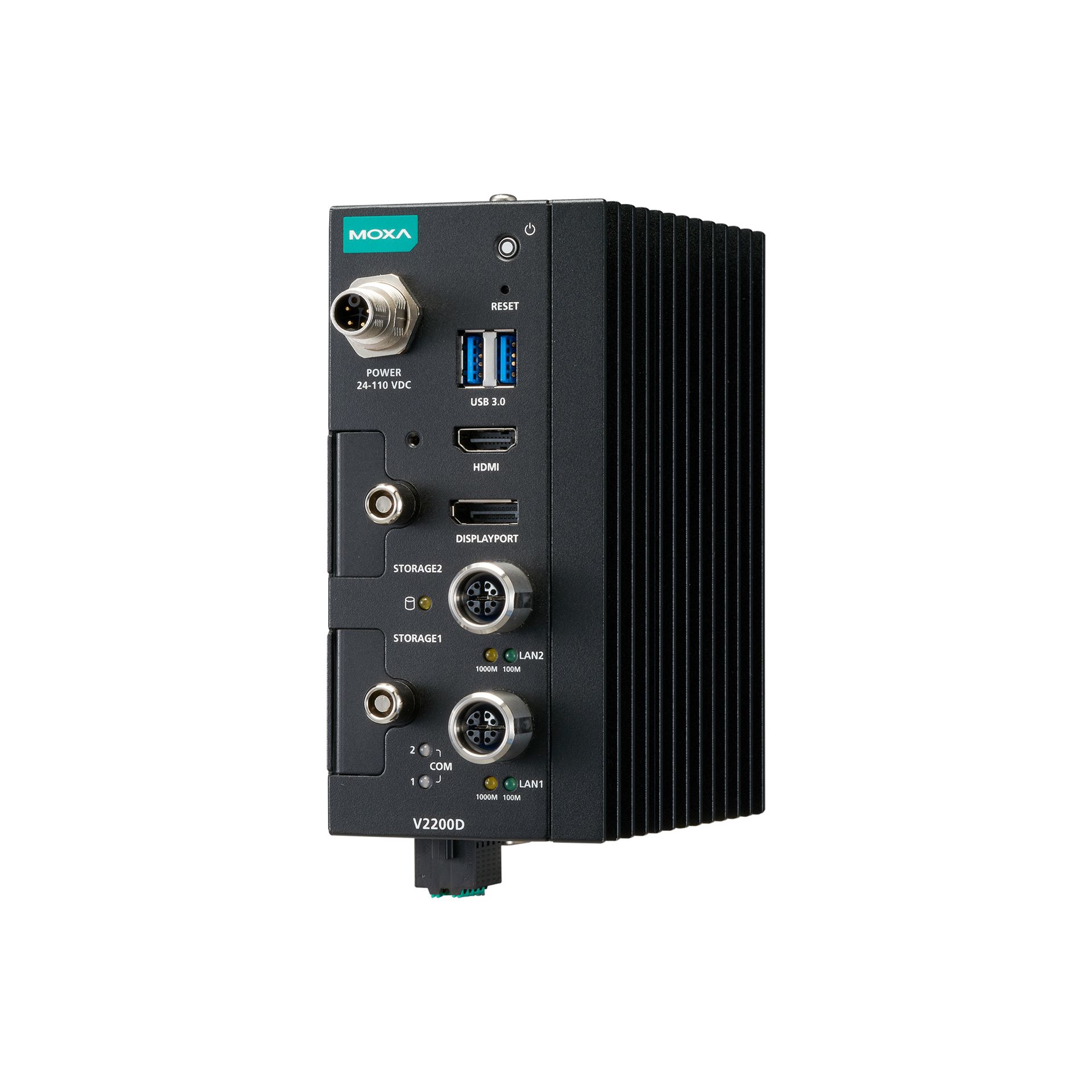

Ультракомпактный встраиваемый компьютер V2202D-AL4-CT-T

Конструктивное исполнение

• Тип

  Промышленный компьютер 

• Система охлаждения

  Пассивная 

Процессор

• Установленный процессор

  Intel Atom x7433RE 

• Частота процессора

  3.4 ГГц 

Оперативная память

• Количество и тип разъемов памяти

  1 x SO-DIMM 

• Тип памяти

  DDR4 

• Максимальный объем памяти

  до 32 Гб 

Видеоинтерфейсы

• Интерфейсы

  HDMI 
  DisplayPort 

Параметры последовательной связи

• Количество портов RS-232/422/485

  2

• Разъем последовательного порта

  DB9 

• Передаваемые сигналы

  RS-485 (2-проводный): Data+, Data-, GND 
  RS-422: Tx+, Tx-, Rx+, Rx-, GND 
  RS-485 (4-проводный): Tx+, Tx-, Rx+, Rx-, GND 
  RS-232: TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND 

• Четность

  нет, чет, нечет, 0, 1 

• Стоповые биты

  1, 1.5, 2 

• Управление потоками данных

  RTS/CTS, XON/XOFF, ADDC® для RS-485, RTS Toggle (только для RS-232) 

• Скорость передачи данных, бит/с

  50 ~ 115200 

• Изоляция последовательной линии

  2 кВ 

Интерфейсы ввода / вывода

• RS-232/422/485

  2 

• USB 3.x

  2 

• Цифровые (GPIO)

  4 входа / 4 выхода 

Интерфейсы накопителей информации

• M.2

  1 x M.2 Key M 2242; 2 x M.2 Key M 2280 

Физические параметры

• Габаритные размеры, мм

  150 x 120 x 70

• Вес нетто, кг

  1.68

• Материал корпуса

  Металл 

Тип монтажа

• Крепление на DIN рейку

  Да 

• Настенное

  Да 

• Настольное

  Да 

Совместимость с операционными системами

• Microsoft Windows

  Windows 10 Embedded IoT Ent 2021 LTSC 64-bit 
  Windows 11 IoT Enterprise LTSC 2024 

• Linux

  Ubuntu 22.04 
  Linux Debian 12 
  Moxa Industrial Linux 4 

Параметры связи

• Порты Ethernet

  2 x Ethernet 100/1000 BaseT(X) (разъем M12) 

Дискретный ввод

• Количество каналов дискретного ввода

  4 

• Тип каналов дискретного ввода

  Сухой контакт, Влажный контакт (PNP) 

• Напряжение лог. 0 (влажный контакт)

  от 10 до 30 В пост. 

• Напряжение лог. 0 (сухой контакт)

  Замкнут на землю 

• Напряжение лог. 1 (влажный контакт)

  0 ~ 3 В пост. 

• Напряжение лог. 1 (сухой контакт)

  Открытый 

• Разъем

  Клеммная колодка с винтовым зажимом 

• Напряжение изоляции, В

  3000 

Дискретный вывод

• Количество каналов дискретного вывода

  4 

• Тип каналов дискретного вывода

  Sink 

• Максимальная нагрузка на канал

  200 мА 

• Напряжение изоляции, В

  3000 

Светодиодные индикаторы

• Светодиодные индикаторы

  Power, Storage, LAN, Serial

Требования к электропитанию

• Входное напряжение

  24 ~ 110 В пост. 

• Разъем электропитания

  M12 

• Максимальная потребляемая мощность

  40.8 Вт

Условия эксплуатации

• Рабочая температура, °C

  -40 ~ +70 

• Температура хранения, °C

  -40 ~ +85 

• Рабочая влажность, %

  5 ~ 95, без образования конденсата 

Наличие международных сертификатов

• Безопасность

  EN 62368-1 
  UL 62368-1 
  IEC 62368-1 

• Электромагнитная совместимость (EMI)

  CISPR 32 
  FCC Part 15 Subpart B Class A 

• Электромагнитная совместимость (EMS)

  IEC 61000-4-3 RS 
  IEC 61000-4-5 Surge 
  IEC 61000-4-6 CS 
  IEC 61000-4-2 (ESD) 
  IEC 61000-4-4 (EFT) 
  IEC 61000-4-8 PFMF 

• Электромагнитная совместимость (EMC)

  EN 55032/35 

• Применение на транспорте

  EN 50121-3-2 
  EN 50121-4 
  EN 50155 
  EN 45545-2 

• Удары

  IEC 60068-2-27 
  IEC 61373 
  EN 50155 

• Вибрации

  IEC 61373 
  IEC 60068-2-64 
  EN 50155 

• Среднее время наработки на отказ (MTBF), часов

  1318292
