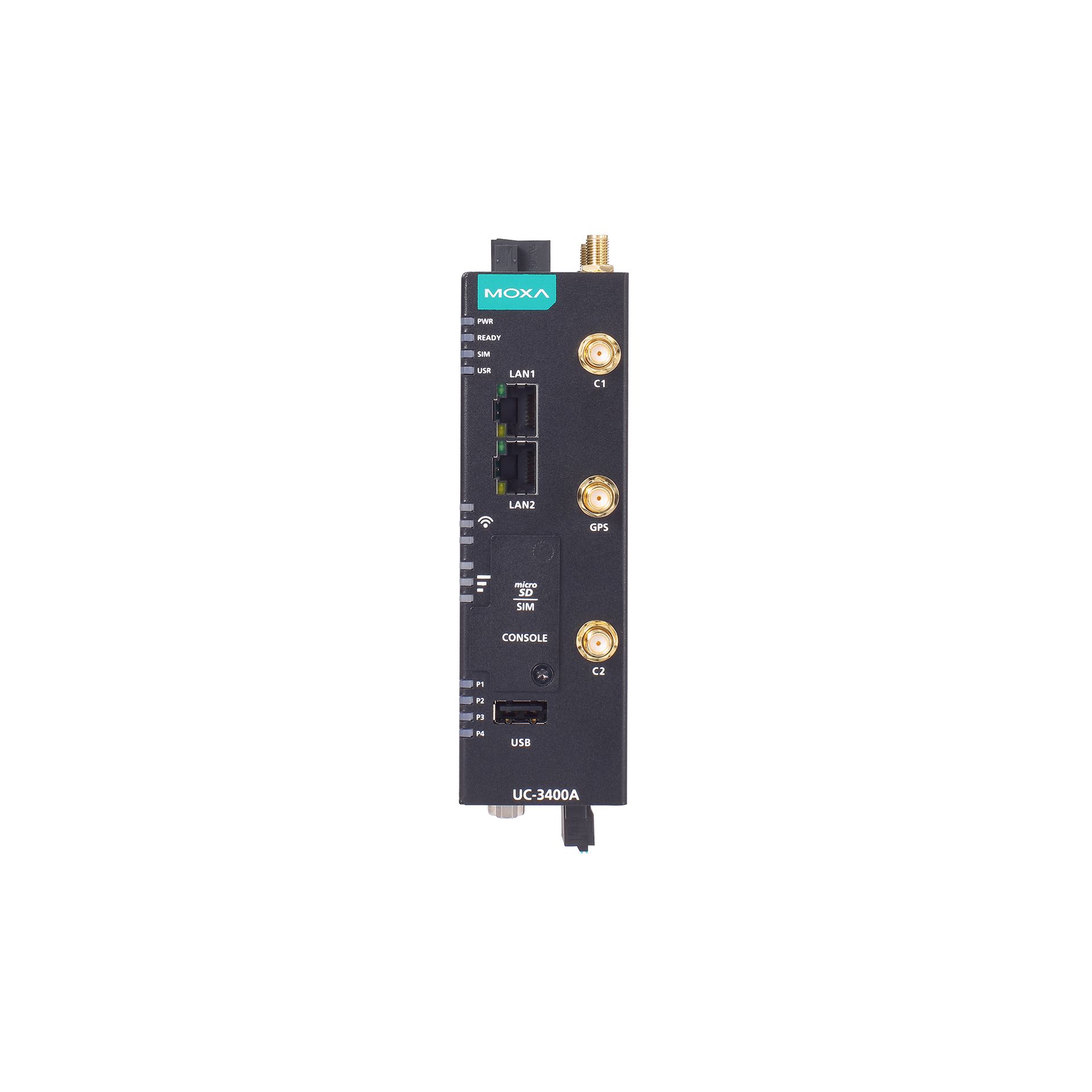

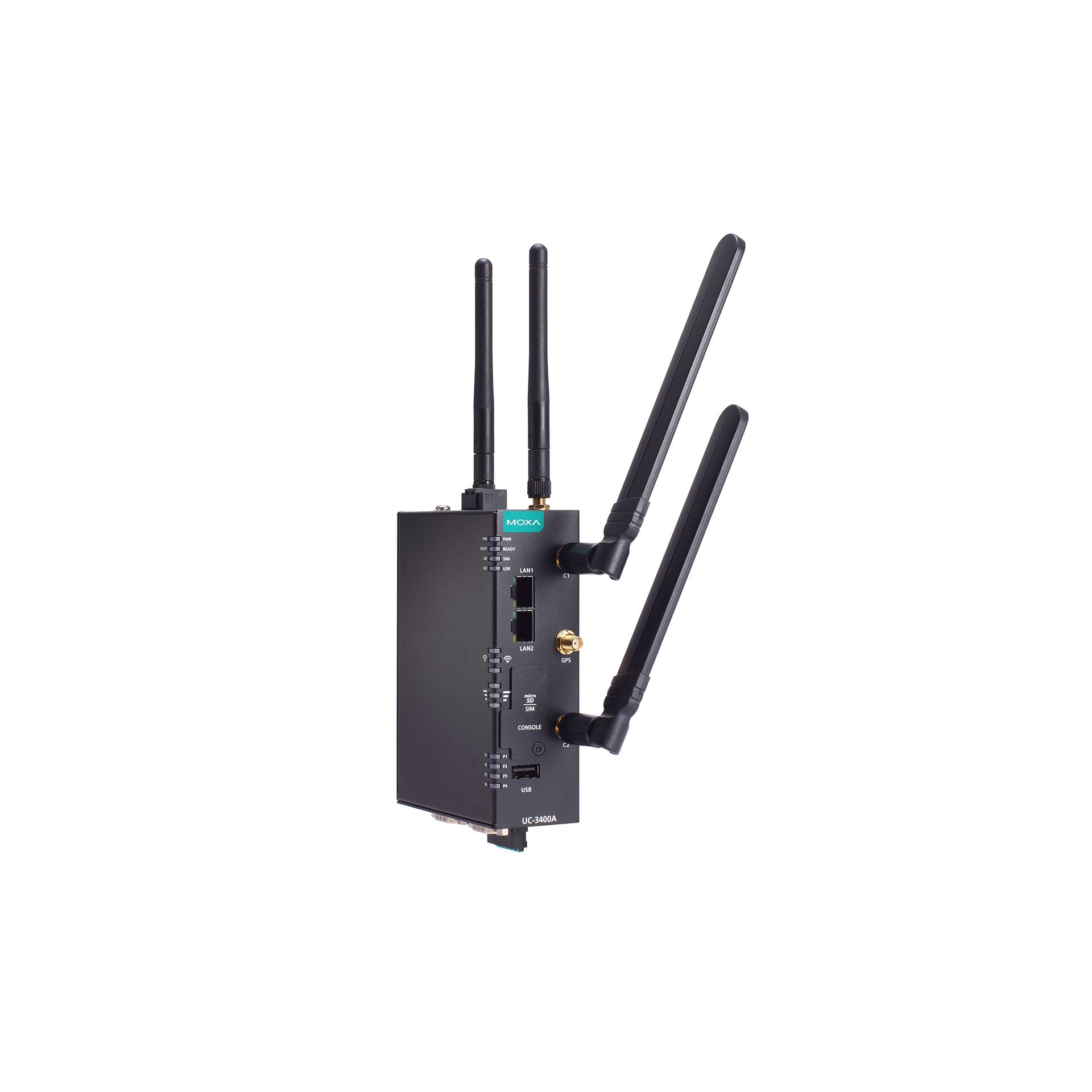

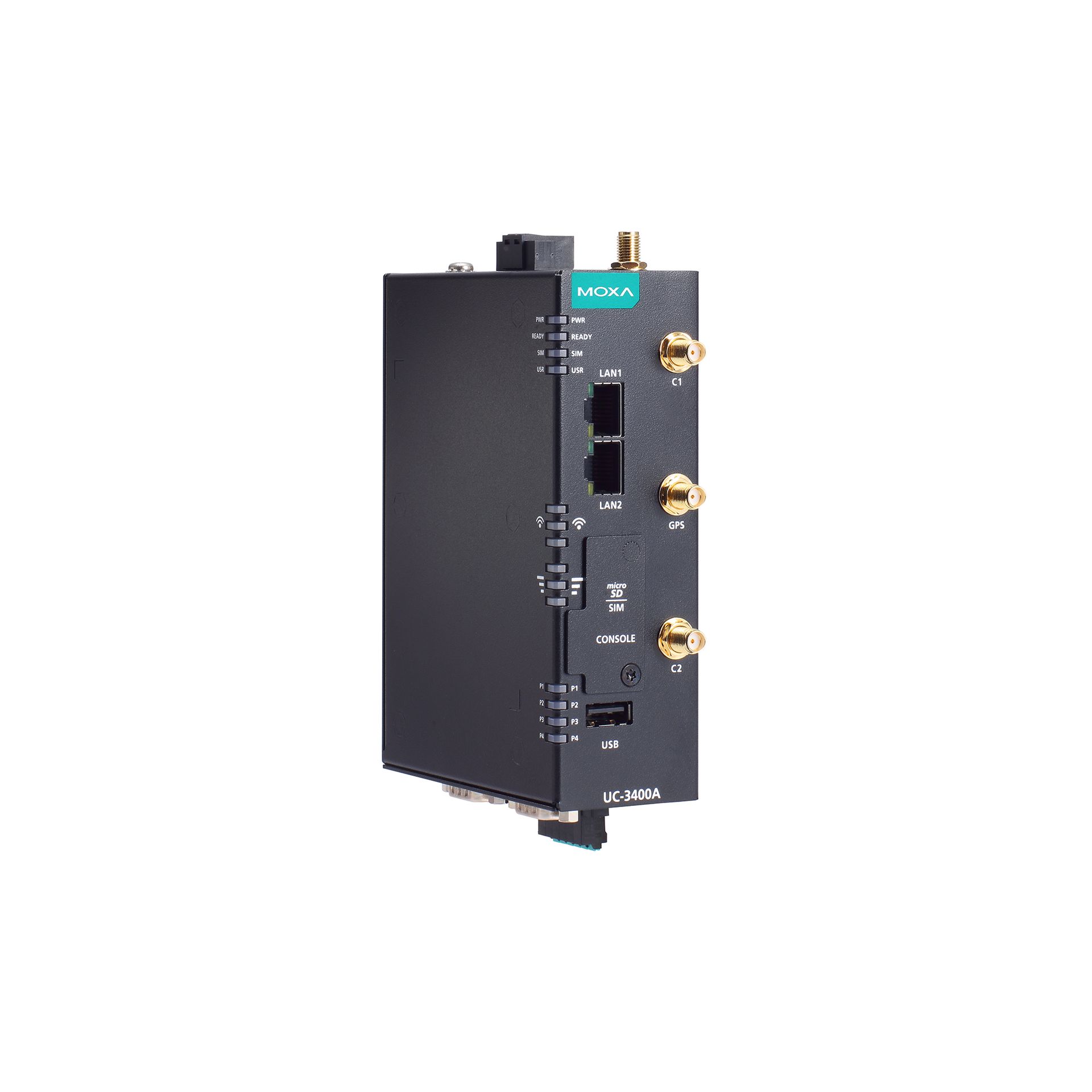

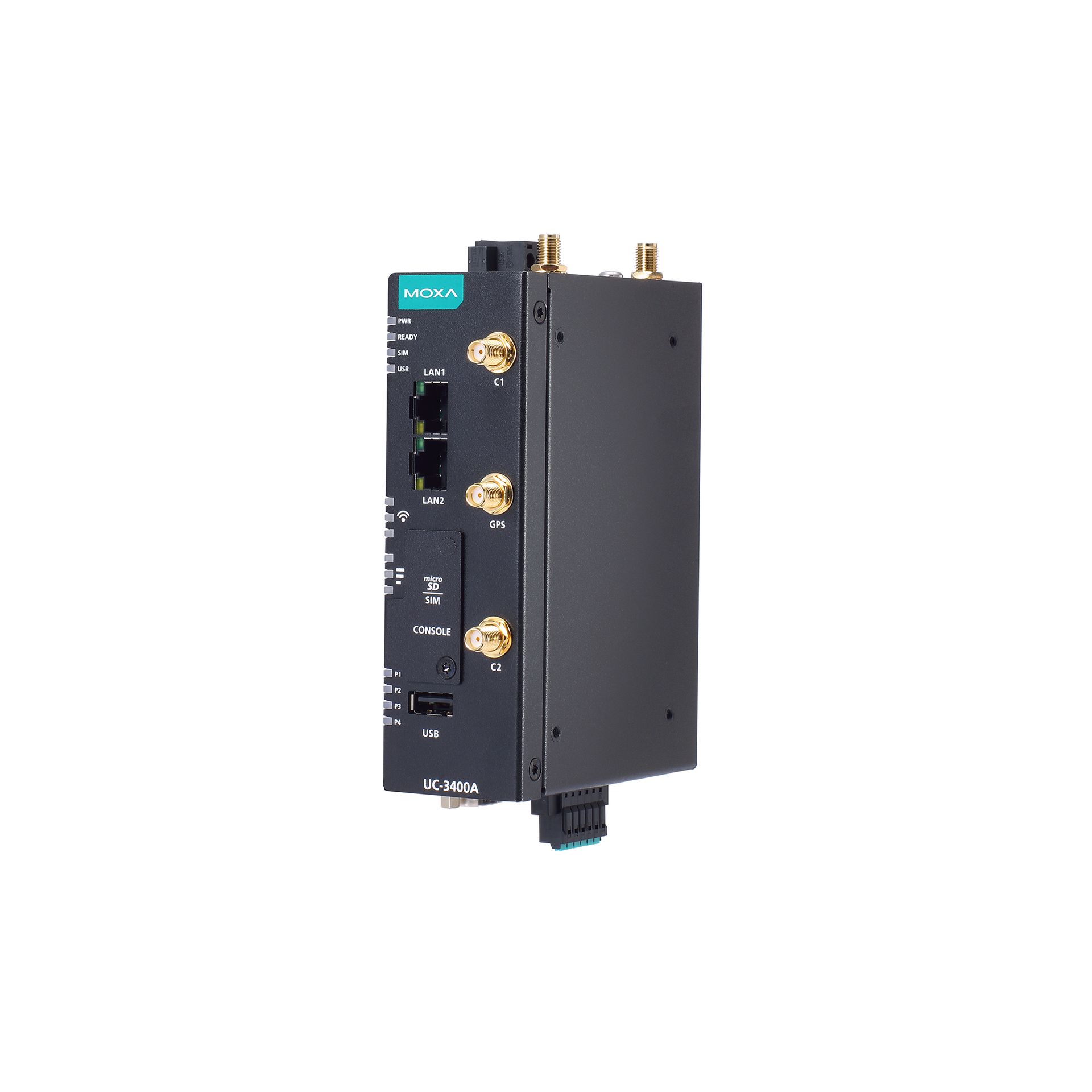

Ультракомпактный встраиваемый компьютер UC-3424A-T-LTE

Конструктивное исполнение

• Система охлаждения

  Пассивная (безвентиляторная) 

• Класс защиты

  IP30 

Процессор

• Разъем процессора

  Впаянный процессор 

• Установленный процессор

  ARM Cortex-A53 

• Частота процессора

  1.4 ГГц 

Оперативная память

• Тип памяти

  DDR4 

• Объём установленной памяти

  4 Гб 

Сетевые интерфейсы

• Количество и тип портов

  2 x 10/100/1000 (RJ-45) 

Беспроводные интерфейсы

• LTE

  2 (антенны приобретаются отдельно) 

• GPS

  1 (антенна приобретается отдельно) 

• Разъёмы для подключения антенн

  3 x SMA 

Параметры последовательной связи

• Разъем последовательного порта

  DB9 'папа' 

• Передаваемые сигналы

  RS-485 (2-проводный): Data+, Data-, GND 
  RS-422: Tx+, Tx-, Rx+, Rx-, GND 
  RS-485 (4-проводный): Tx+, Tx-, Rx+, Rx-, GND 
  RS-232: TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND 

• Бит данных

  5, 6, 7, 8 

• Четность

  нет, чет, нечет, 0, 1 

• Стоповые биты

  1, 1.5, 2 

• Управление потоками данных

  RTS/CTS, XON/XOFF, ADDC® для RS-485 

• Скорость передачи данных, бит/с

  50 ~ 921600 

Интерфейсы ввода / вывода

• RS-232/422/485

  2 

• USB 2.0

  1 (Type A) 

• CAN

  2 

Интерфейсы накопителей информации

• Micro SD

  1 

Накопители информации

• Модель установленного накопителя

  16 Гб eMMC с ОС

Слоты и модули расширения

• SIM-карт

  2 (nano) 

Индикация и управление

• Кнопки управления

  Сброс (Reset) 

Дополнительные функции

• Сторожевой таймер ( WDT )

  Да 

Питание устройства

• Диапазон входного напряжения питания

  9 ~ 48 В, DC 

• Потребляемая мощность, не более Вт

  10.8

Общие параметры

• Наработка на отказ (MTBF), час

  1461405

Физические параметры

• Габаритные размеры, мм

  130 x 92 x 41

• Вес нетто, кг

  0.55

• Материал корпуса

  Металл 

Тип монтажа

• Крепление на DIN рейку

  Да 

• Настенное

  Опция 

Условия эксплуатации

• Температура эксплуатации, °C

  -40 ~ +70 

• Температура хранения, °C

  -40 ~ +85 

• Влажность

  5 ~ 95 % ( без конденсата ) 

Совместимость с операционными системами

• Linux

  Moxa Industrial Linux 3 (Debian 11, kernel 5.10) 

Сертификаты

• RoHS

  Да 

Параметры связи

• Порты Ethernet

  2 

• Скорость передачи данных

  10/100/1000 Мбит/с 

• Магнитная изоляция Ethernet-портов

  1,5 кВ 

Параметры сотовой связи

• Стандарты

  LTE CAT-4 

• Диапазон частот

  Band 1 (2100 MHz) / Band 2 (1900 MHz) / Band 3 (1800 MHz) / Band 4 (1700 MHz) / Band 5 (850 MHz) / Band 7 (2600 MHz) / Band 8 (700 MHz) / Band 9 (1800 MHz) / Band 12 (700 MHz) / Band 13 (700 MHz) / Band 14 (700 MHz) / Band 18 (850 MHz) / Band 19 (850 MHz)

Интерфейс CAN

• Количество портов CAN

  2

• Протоколы

  CAN 2.0A 
  CAN 2.0B 

• Передаваемые сигналы

  CAN_H 
  CAN_L 
  GND 
  CAN_GND 
  CAN_SHLD 
  CAN_V+ 

• Скорость передачи данных

  от 10 до 1000 кбит/с 

• Разъем порта CAN

  6-контактная клемма 

• Изоляция

  2 kV

Модуль GPS

• Точность позиционирования

  < 2.0 m @CEP50

• Протоколы

  GPS/GLONASS/BeiDou/Galileo/QZSS

• Тип разъёма

  1 x SMA

Интерфейс WLAN

• Стандарты

  802.11a/b/g/n/ac/ax

• Диапазон частот

  2.4 ГГц / 5 ГГц 

Светодиодные индикаторы

• Светодиодные индикаторы

  Power, Ready (device bootup), SIM card indicator, Программируемые пользователем, LAN, Уровень сигнала сотовой связи, Последовательные P1/P2

Управление устройством

• Консольный порт

  RS-232 (TxD, RxD, GND)

Операционная система

• Операционная система

  Moxa Industrial Linux (Debian 11, kernel 5.10) 

Наличие международных сертификатов

• Безопасность

  EN 62368-1 
  UL 62368-1 

• Взрывобезопасность

  Class 1 Division 2 
  ATEX 

• Электромагнитная совместимость (EMI)

  FCC Part 15 Subpart B Class A 
  EN 61000-6-4 
  EN 55032 Class A 
  ICES-003 Class A 

• Электромагнитная совместимость (EMS)

  IEC 61000-4-3 RS 
  IEC 61000-4-5 Surge 
  IEC 61000-4-6 CS 
  IEC 61000-4-2 (ESD) 
  IEC 61000-4-4 (EFT) 
  IEC 61000-4-8 PFMF 

• Электромагнитная совместимость (EMC)

  EN 61000-6-2 
  EN 61000-6-4 
  EN 55032/35 
  UKCA 
  RCM 

• Удары

  IEC 60068-2-27 

• Вибрации

  IEC 60068-2-64 

• Радио

  TELEC 
  RCM 
  NCC 
  FCC 
  UKCA 
  ISED 
  CE (RED) 

• Среднее время наработки на отказ (MTBF), часов

  1461405

Гарантийный срок

• Гарантийный срок

  5 лет 

Страница товара на англоязычном сайте

• Ссылка на сайт moxa.com

  https://www.moxa.com/en/products/industrial-computing/arm-based-computers/uc-3400a-series
