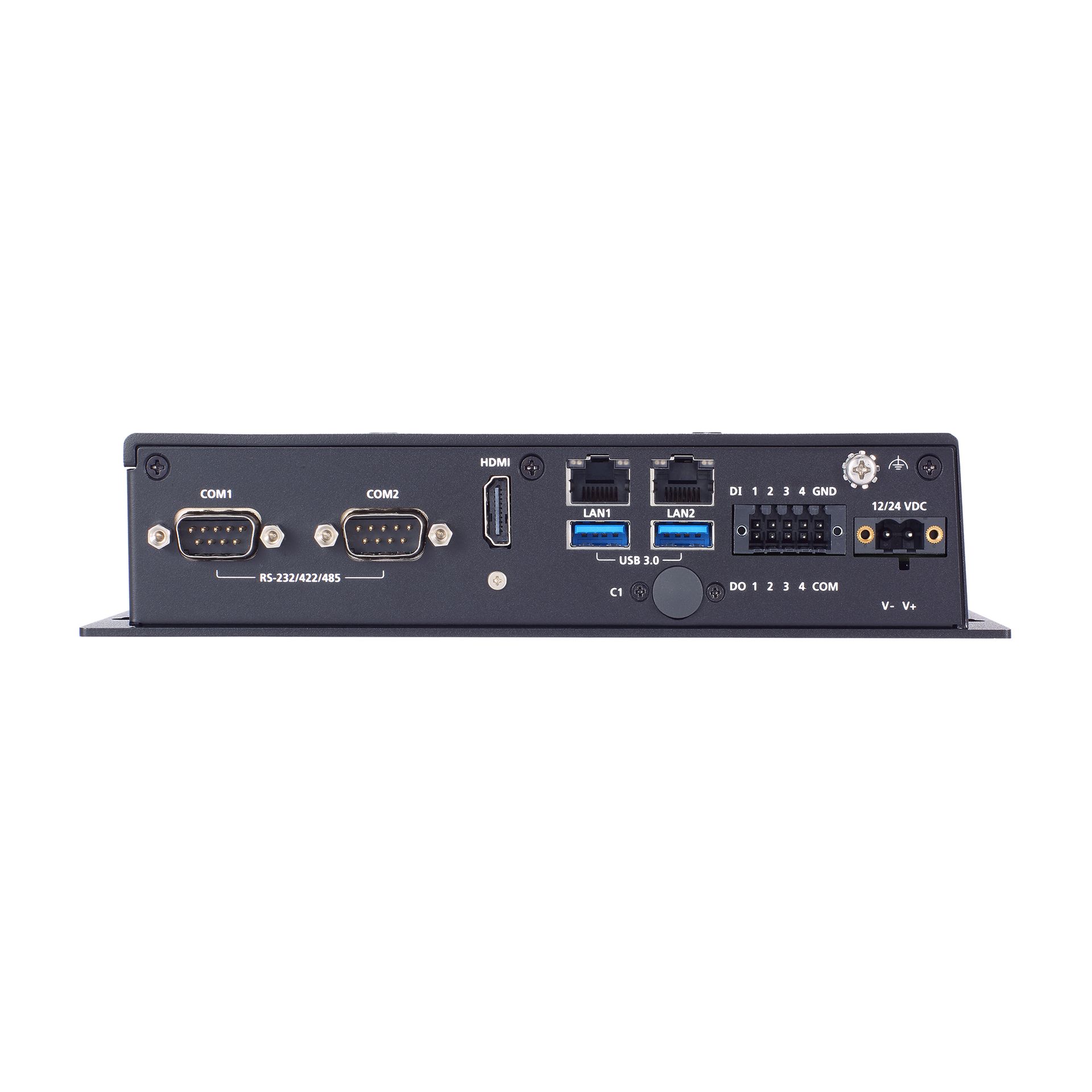

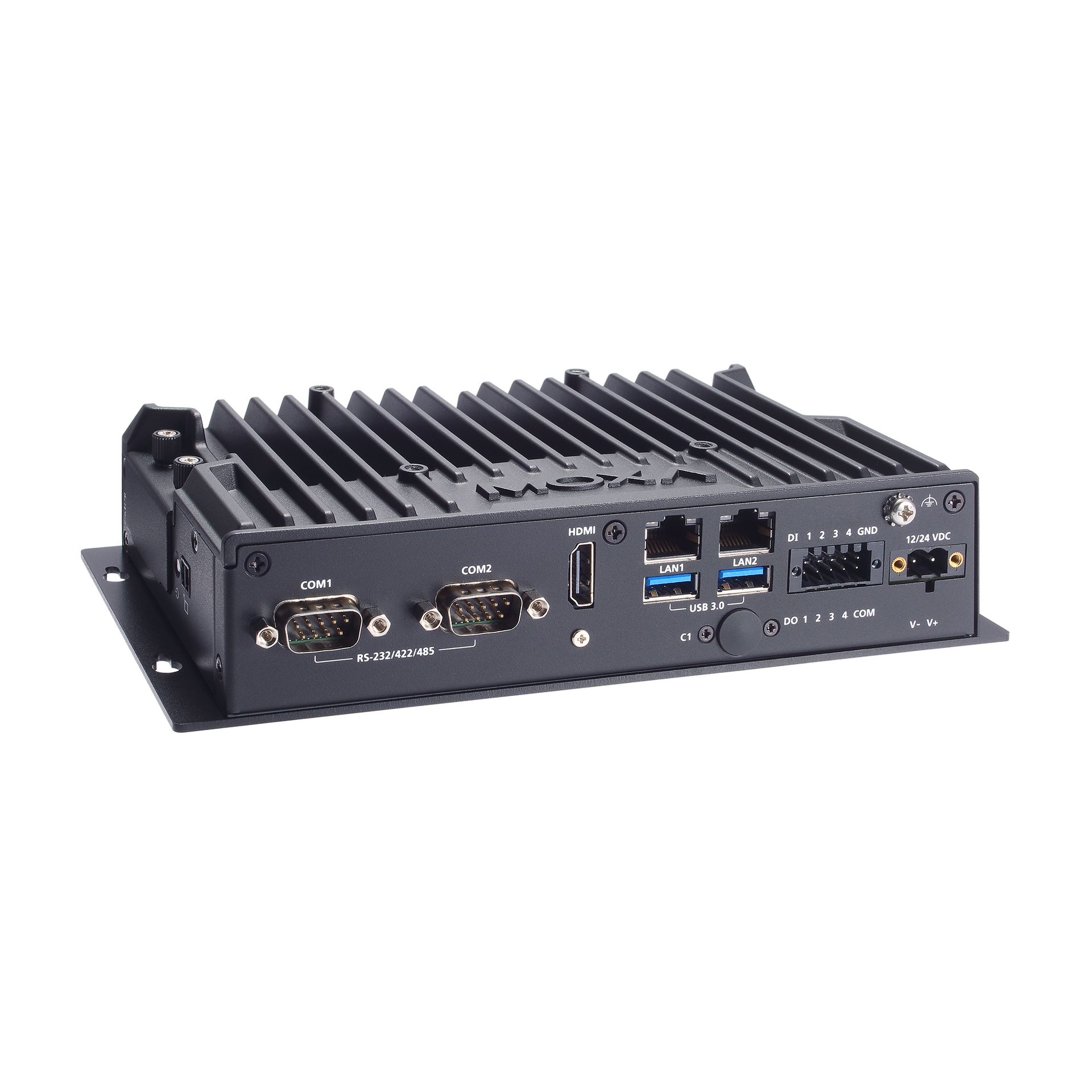

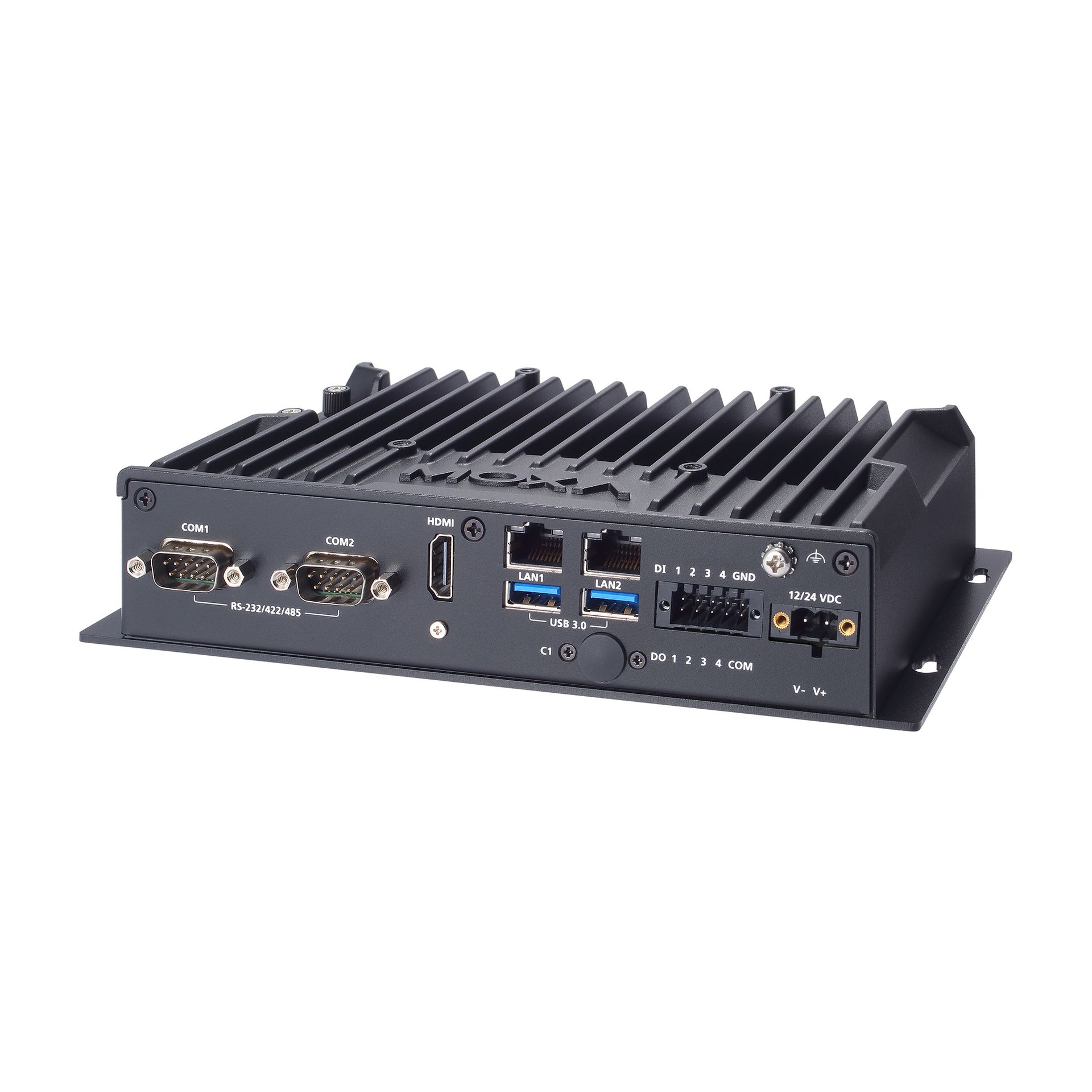

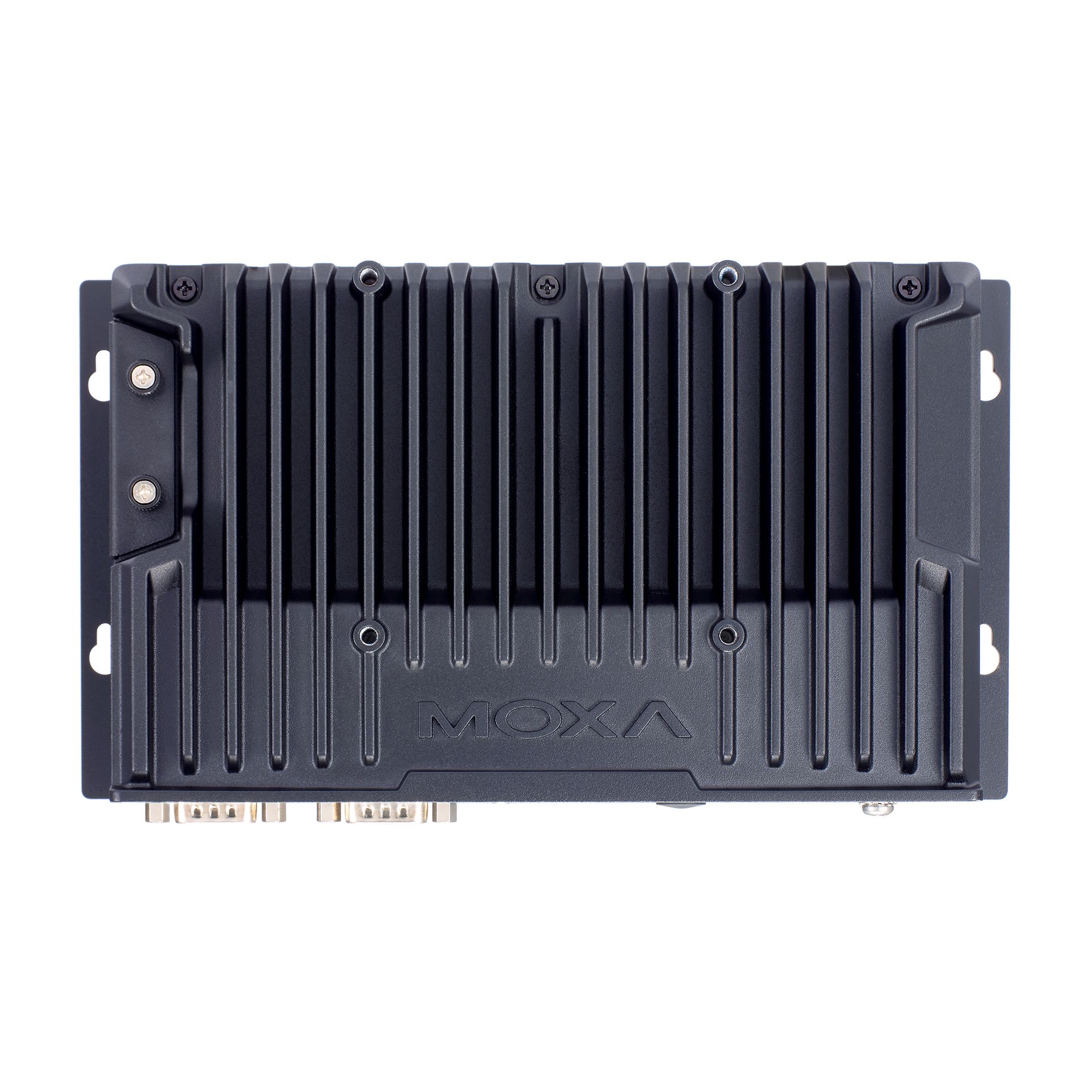

Компьютер BXP-A101-E2-T

Конструктивное исполнение

• Система охлаждения

  Пассивная (безвентиляторная) 

Процессор

• Установленный процессор

  Intel Atom x6211E 

• Частота процессора

  1.3 ГГц 

Оперативная память

• Тип памяти

  DDR4 

• Объём установленной памяти

  8 Гб 

• Максимальный объем памяти

  до 32 Гб 

Видеоинтерфейсы

• Видеоконтроллер

  Intel UHD Graphics 

• Интерфейсы

  HDMI 

Параметры последовательной связи

• Разъем последовательного порта

  DB9 'папа' 

• Передаваемые сигналы

  RS-485 (2-проводный): Data+, Data-, GND 
  RS-422: Tx+, Tx-, Rx+, Rx-, GND 
  RS-485 (4-проводный): Tx+, Tx-, Rx+, Rx-, GND 
  RS-232: TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND 

• Бит данных

  5, 6, 7, 8 

• Четность

  нет, чет, нечет, 0, 1 

• Стоповые биты

  1, 1.5, 2 

• Управление потоками данных

  RTS/CTS, XON/XOFF, ADDC® для RS-485, RTS Toggle (только для RS-232) 

• Скорость передачи данных, бит/с

  50 ~ 115200 

Интерфейсы ввода / вывода

• RS-232/422/485

  2 

• USB 3.x

  2 

Интерфейсы накопителей информации

• SD

  1 (SDHC/SDXC) 

• CFast

  1 (SATAIII) 

Слоты и модули расширения

• Mini PCIe

  1 

Индикация и управление

• Кнопки управления

  Вкл. / Выкл. 

• Индикация режимов работы

  2 x LAN 
  1 х Power 

Питание устройства

• Количество и тип разъёмов входного питания

  Клеммная колодка с винтовым зажимом 

• Диапазон входного напряжения питания

  12/24 В DC 

• Потребляемая мощность, не более Вт

  50

Физические параметры

• Габаритные размеры, мм

  207 x 116.1 x 44.5

• Вес нетто, кг

  1.23

• Материал корпуса

  Металл 

Тип монтажа

• Настенное

  Да 

Условия эксплуатации

• Температура эксплуатации, °C

  -30 ~ +70 

• Температура хранения, °C

  -40 ~ +70 

• Влажность

  5 ~ 95 % ( без конденсата ) 

• Допустимые удары

  Соответствует IEC-60068-2-27 

Совместимость с операционными системами

• Microsoft Windows

  Windows 10 IoT Enterprise LTSC 2021 64-bit 

• Linux

  RHEL 9 (kernel 5.14) 
  Ubuntu 22.04 LTS (kernel 5.15) 
  Linux Debian 12 (kernel 6.10) 

Параметры связи

• Порты Ethernet

  2 x RJ-45 

• Скорость передачи данных

  10/100/1000 Мбит/с 

• Магнитная изоляция Ethernet-портов

  1,5 кВ 

Дискретный ввод

• Количество каналов дискретного ввода

  4 

• Тип каналов дискретного ввода

  Сухой контакт, Влажный контакт 

• Напряжение лог. 0 (влажный контакт)

  от 10 до 30 В пост. 

• Напряжение лог. 0 (сухой контакт)

  Замкнут на землю 

• Напряжение лог. 1 (влажный контакт)

  3 В пост. 

• Напряжение лог. 1 (сухой контакт)

  Открытый 

• Разъем

  Клеммная колодка с пружинным зажимом 

Дискретный вывод

• Количество каналов дискретного вывода

  4 

• Тип каналов дискретного вывода

  Sink 

• Максимальная нагрузка на канал

  200 мА 

• Напряжение лог. 1

  24 В пост., открытый коллектор 30 В 

• Разъем

  Клеммная колодка с пружинным зажимом 

Светодиодные индикаторы

• Светодиодные индикаторы

  Power

Защита

• Защита от пыли и влаги

  IP20 

Наличие международных сертификатов

• Безопасность

  UL 62368-1 
  IEC 62368-1 
  BSMI 

• Электромагнитная совместимость (EMI)

  CISPR 32 
  FCC Part 15 Subpart B Class A 
  BSMI 

• Электромагнитная совместимость (EMS)

  IEC 61000-4-3 RS 
  IEC 61000-4-5 Surge 
  IEC 61000-4-6 CS 
  IEC 61000-4-2 (ESD) 
  IEC 61000-4-4 (EFT) 
  IEC 61000-4-8 PFMF 

• Электромагнитная совместимость (EMC)

  EN 55032/35 

• Удары

  IEC 60068-2-27 

• Свободное падение

  ISTA 1A 

• Вибрации

  IEC 60068-2-64 
  ISTA 1A 

• Среднее время наработки на отказ (MTBF), часов

  1581038

Гарантийный срок

• Гарантийный срок

  3 года 

Комплект поставки

• Комплект поставки

  Устройство 
  краткое руководство пользователя 
  3 x Клеммная колодка
