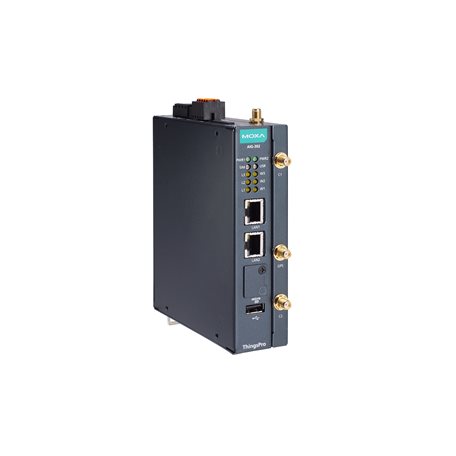

Встраиваемый компьютер на DIN-рейку AIG-302-T-EU-AZU-LX

Конструктивное исполнение

• Класс защиты

  IP30 

Процессор

• Установленный процессор

  Armv7 Cortex-A7 dual-core 1 GHz 

• Тип поддерживаемых процессоров

  ARM 

• Частота процессора

  1.0 ГГц 

Оперативная память

• Тип памяти

  DDR3L 

• Объём установленной памяти

  32 Гб 

Сетевые интерфейсы

• Количество и тип портов

  2 x 10/100/1000 (RJ-45) 

Беспроводные интерфейсы

• WiFi

  RP-SMA x 2 

• LTE

  LTE CAT-4 

• GPS

  SMA x 1 

• Глонас

  Да 

• Разъёмы для подключения антенн

  2 x SMA 

Параметры последовательной связи

• Разъем последовательного порта

  4-контактный терминальный блок 

• Передаваемые сигналы

  RS-485 (4-проводный): TxD+, TxD-, RxD+, RxD-, GND 

• Бит данных

  5, 6, 7, 8 

• Четность

  нет, чет, нечет, 0, 1 

• Стоповые биты

  1, 1.5, 2 

• Управление потоками данных

  RTS/CTS, XON/XOFF, ADDC® для RS-485 

• Скорость передачи данных, бит/с

  300 ~ 921600 

• Изоляция последовательной линии

  Нет 

Интерфейсы ввода / вывода

• CAN

  1 с изоляцией 2 КВ 

Накопители информации

• Форм-фактор

  eMMC 

Индикация и управление

• Индикация режимов работы

  Power x 2, User x 1, SIM x 1 

Дополнительные функции

• Сторожевой таймер ( WDT )

  Да 

Питание устройства

• Диапазон входного напряжения питания

  12 ~ 48 В, DC 

• Потребляемая мощность, не более Вт

  12

• Потребление 12 В

  1 A

Общие параметры

• Наработка на отказ (MTBF), час

  1772745

Физические параметры

• Габаритные размеры, мм

  141.5 x 120 x 39

• Вес нетто, кг

  0.75

• Вес брутто, кг

  0.75

• Материал корпуса

  Металл 

Тип монтажа

• Крепление на DIN рейку

  Да 

• Настенное

  Опция 

Условия эксплуатации

• Температура эксплуатации, °C

  -40 ~ +70 

• Температура хранения, °C

  -40 ~ +85 

• Влажность

  5 ~ 95 % ( без конденсата ) 

• Допустимые вибрации

  Соответствует IEC 60068-2-64 

• Допустимые удары

  Соответствует IEC-60068-2-27 

Сертификаты

• Взрывозащиты

  ATEX 
  Class I Division 2 

• Безопасности и электромагнитной совместимости

  EN 61000-6-4 
  EN 61000-6-2 
  CISPR 32 
  EN 55032/35 
  UL 62368-1 
  EN 62368-1 
  FCC Class A Part 15B 

Технологии

• Протоколы

  OpenVPN Client, SSH, HTTPS/SSL, TLS, Firewall

Параметры сотовой связи

• Стандарты

  LTE CAT-4 

Интерфейс CAN

• Передаваемые сигналы

  GND 

• Скорость передачи данных

  от 10 до 1000 кбит/с 

• Разъем порта CAN

  DB9 'папа' 

• Изоляция

  2 кВ

Модуль GPS

• Тип приемника

  72-канальныйl u-blox M8 engine, GPS/GLONASS/Galileo

• Точность времени

  Aided starts: 3 сек, Cold starts: 26 сек

• Точность позиционирования

  Position: 2.5 м CEP, SBAS: 2.0 м CEP

Модуль сотовой связи

• Стандарты

  LTE Band 1 (2100 MHz) / LTE Band 3 (1800 MHz) / LTE Band 5 (850 MHz) / LTE Band 7, (2600 MHz) / LTE Band 8 (900 MHz) / LTE Band 20 (800 MHz), UMTS/HSPA 850 MHz / 900 MHz / 1900 MHz / 2100 MHz

Дискретный ввод

• Тип каналов дискретного ввода

  Влажный контакт (NPN), сухой контакт 

• Напряжение лог. 0 (влажный контакт)

  0 ~ 3 В пост. 

• Напряжение лог. 0 (сухой контакт)

  Открытый 

• Напряжение лог. 1 (влажный контакт)

  10 ~ 30 В пост. 

• Напряжение лог. 1 (сухой контакт)

  Замкнут на GND 

• Разъем

  Евро-разъем 

• Напряжение изоляции, В

  3000 

Дискретный вывод

• Тип каналов дискретного вывода

  Sink 

• Максимальная нагрузка на канал

  200 мА 

• Напряжение лог. 1

  24 В пост., открытый коллектор 30 В 

Операционная система

• Операционная система

  Moxa Industrial Linux (Debian 11, kernel 5.10) 

Гарантийный срок

• Гарантийный срок

  5 лет 

Комплект поставки

• Комплект поставки

  Устройство 
  краткое руководство пользователя 
  монтажный комплект 
