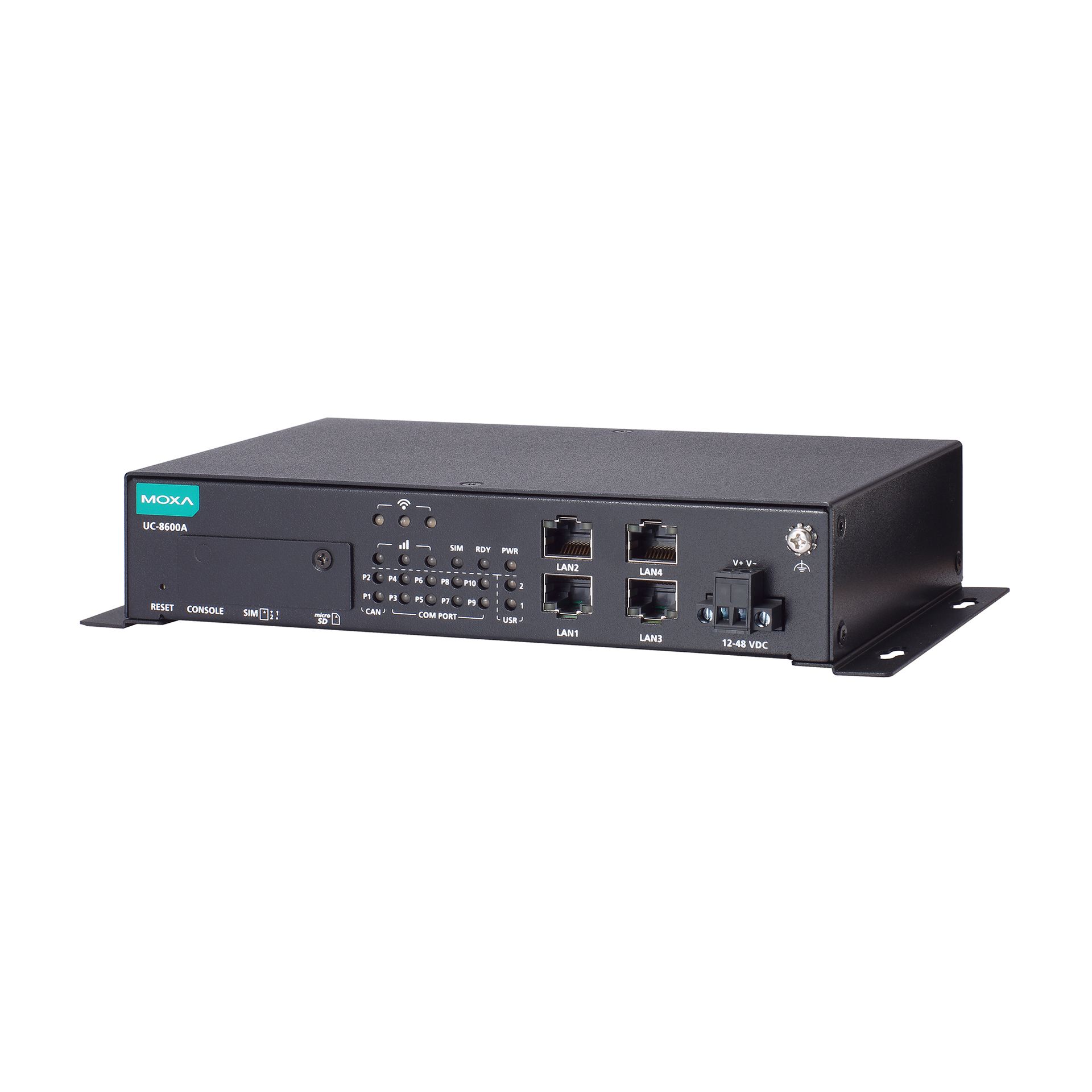

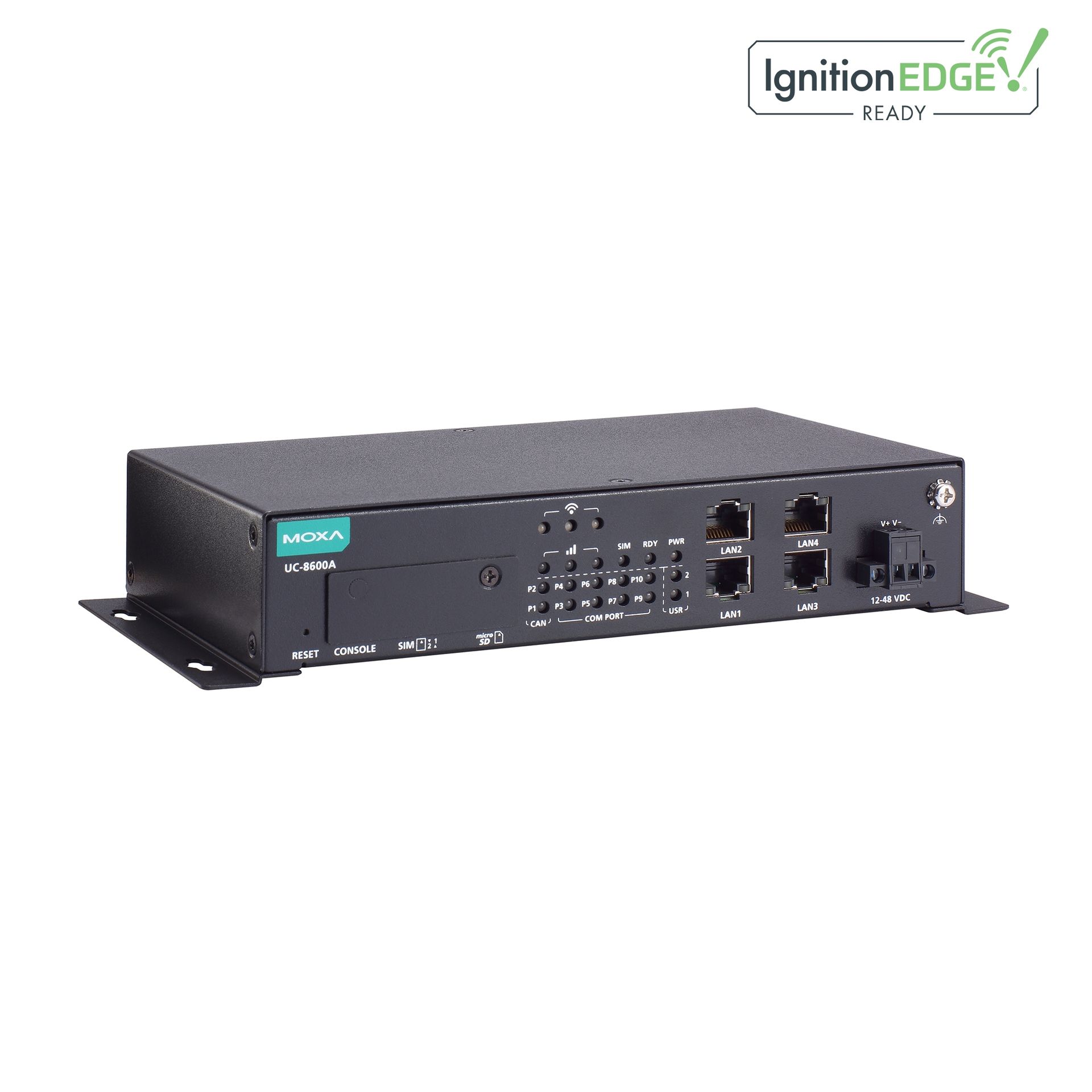

Модуль UC-8630A-T

Конструктивное исполнение

• Тип

  Встраиваемый компьютер 

• Система охлаждения

  Пассивная (безвентиляторная) 

• Класс защиты

  IP30 

Процессор

• Установленный процессор

  Arm Cortex-A72 

• Частота процессора

  1.5 ГГц 

Оперативная память

• Тип памяти

  LPDDR4 

• Объём установленной памяти

  4 Гб 

Параметры последовательной связи

• Количество портов RS-232/422/485

  8

• Разъем последовательного порта

  Клемма 

• Передаваемые сигналы

  RS-485 (2-проводный): Data+, Data-, GND 
  RS-232: TxD, RxD, RTS, CTS, GND 
  RS-422: Tx+, Tx-, Rx+, Rx-, GND 
  RS-485 (4-проводный): Tx+, Tx-, Rx+, Rx-, GND 

• Бит данных

  5, 6, 7, 8 

• Четность

  нет, чет, нечет, 0, 1 

• Стоповые биты

  1, 1.5, 2 

• Управление потоками данных

  RTS/CTS, XON/XOFF для RS-232, ADDC® для RS-485 

• Скорость передачи данных, бит/с

  50 ~ 921600 

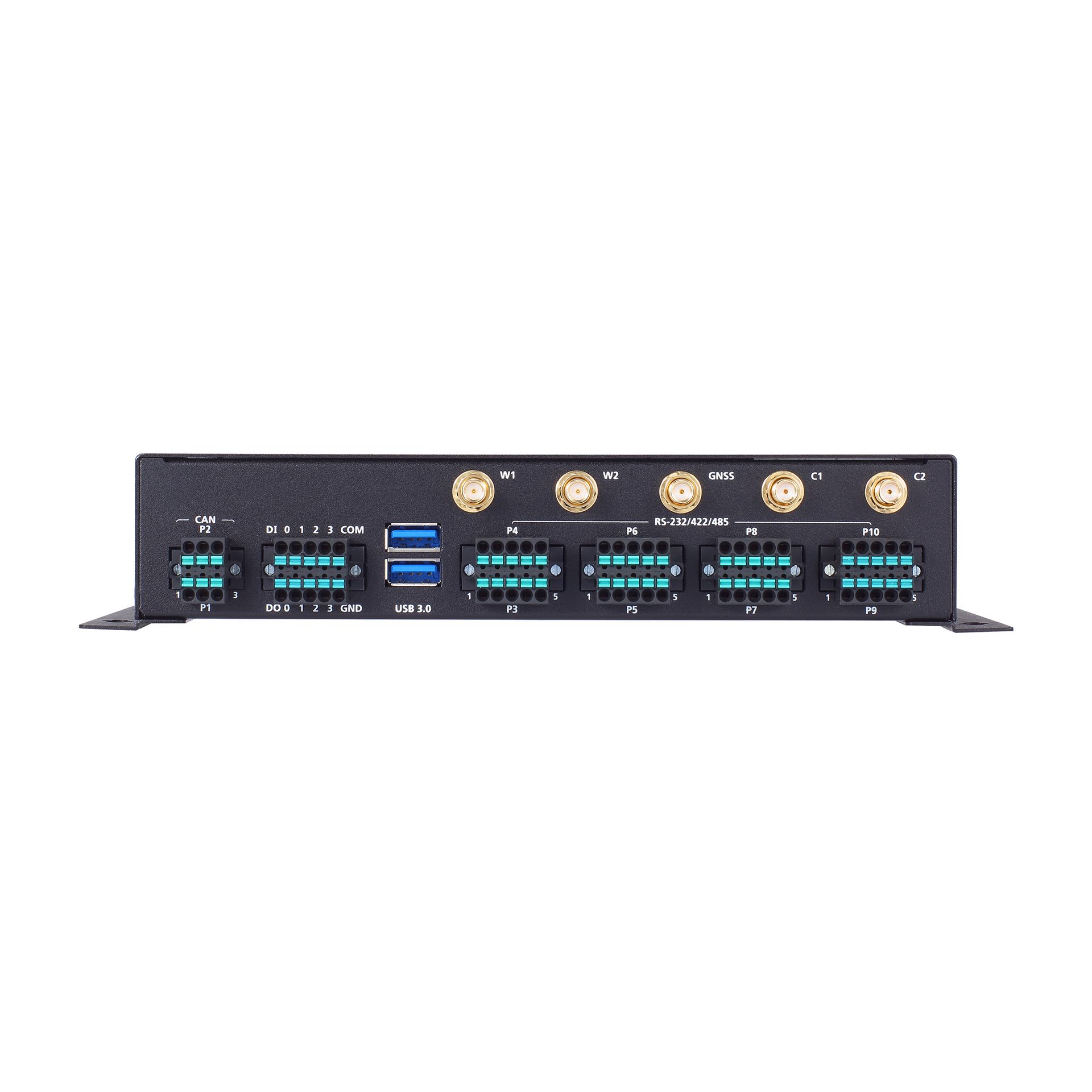

Интерфейсы ввода / вывода

• RS-232/422/485

  8 

• USB 3.x

  2 

• CAN

  2 

• Цифровые (GPIO)

  4 входа / 4 выхода 

Интерфейсы накопителей информации

• M.2

  1 x M.2 Key M 2242 (PCIe) 

• Micro SD

  1 

Накопители информации

• Форм-фактор

  eMMC 

• Объём накопителя

  32GB 

Слоты и модули расширения

• Mini PCIe

  1 

• M.2

  1 х M.2 Key E 

• SIM-карт

  2 (nano) 

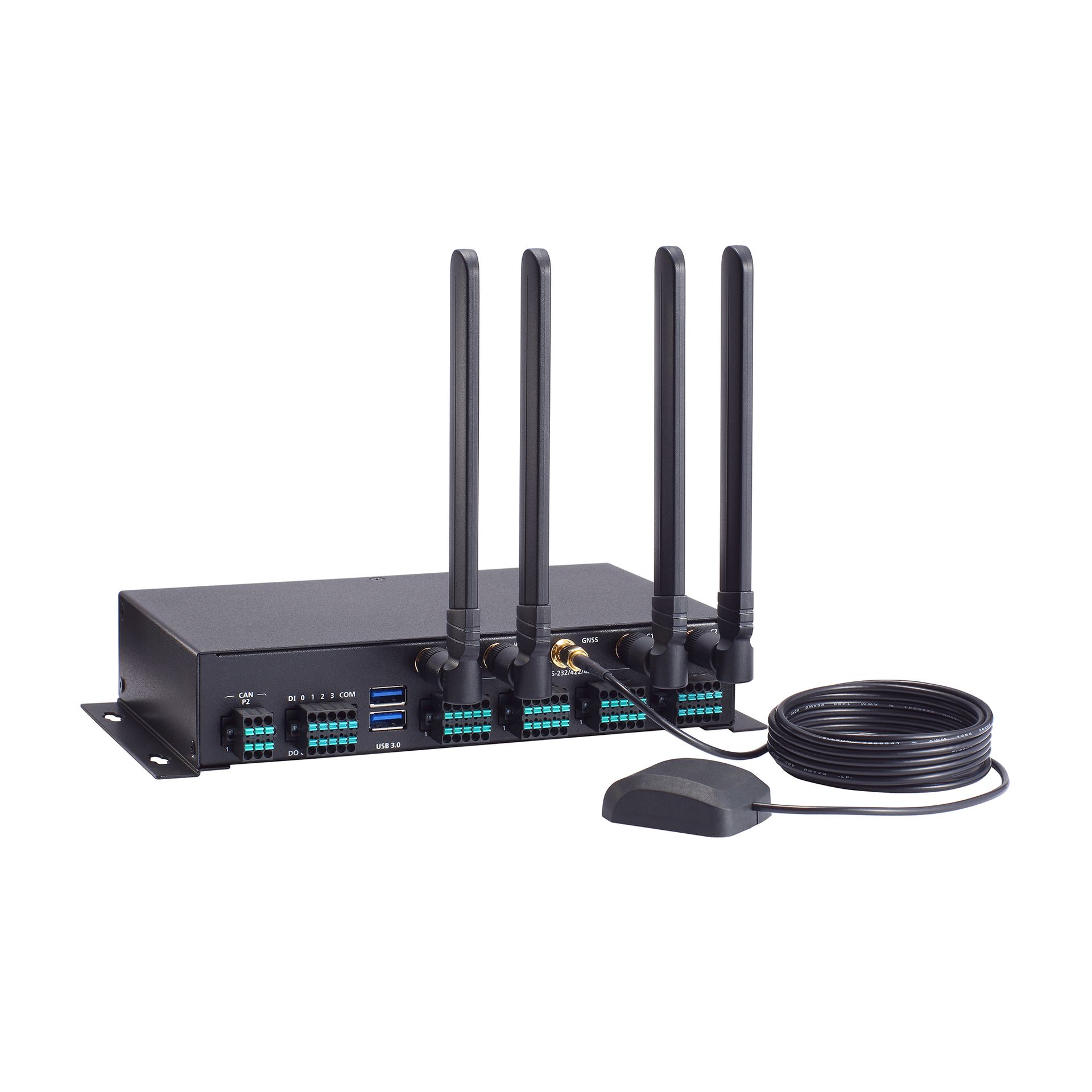

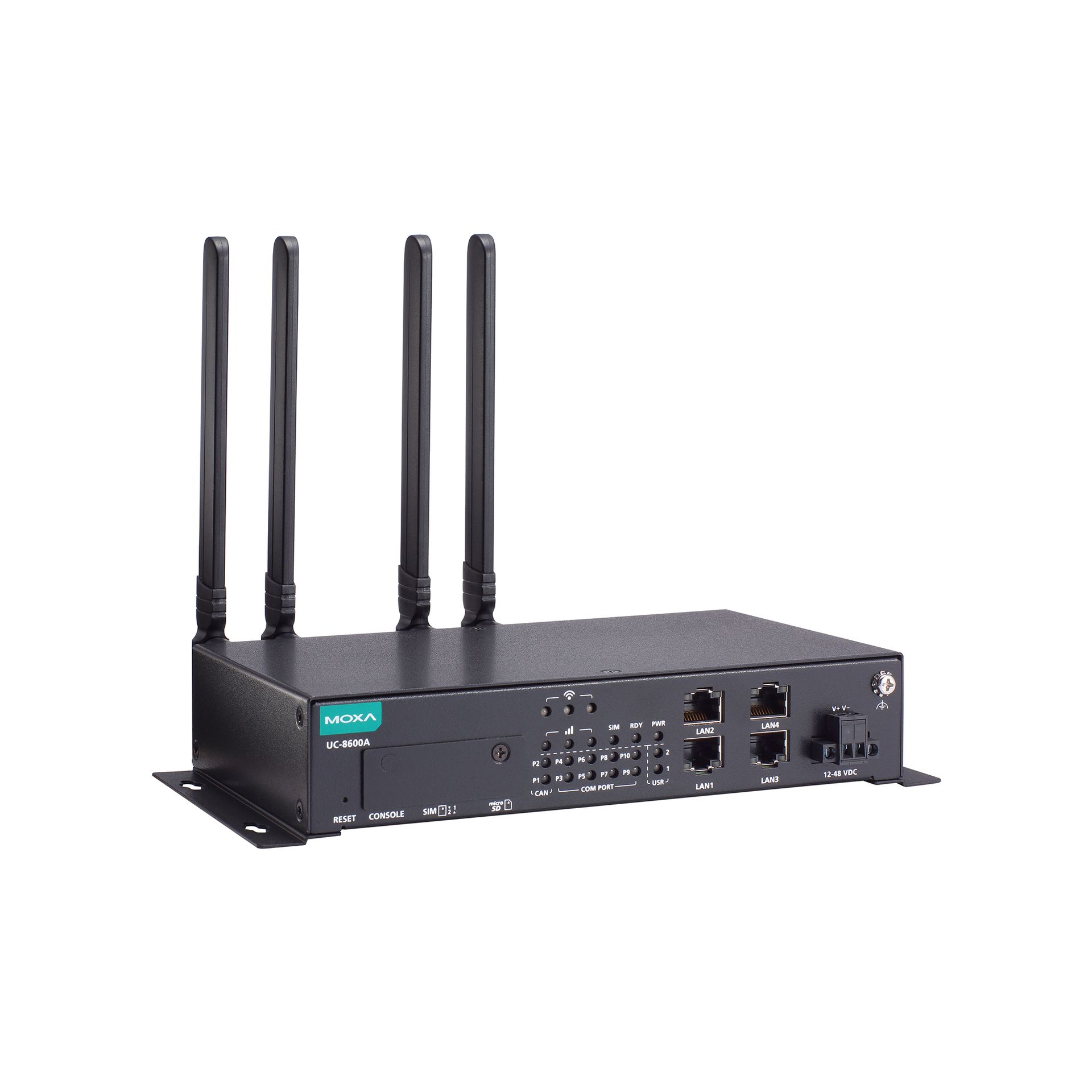

Беспроводной интерфейс компьютеров

• 3G/LTE

  2 разъема SMA 

• Wi-Fi

  2 разъема SMA 

• GPS

  1 разъем SMA 

Физические параметры

• Габаритные размеры, мм

  200 x 120 x 40,5

• Вес нетто, кг

  1

• Материал корпуса

  Металл 

Тип монтажа

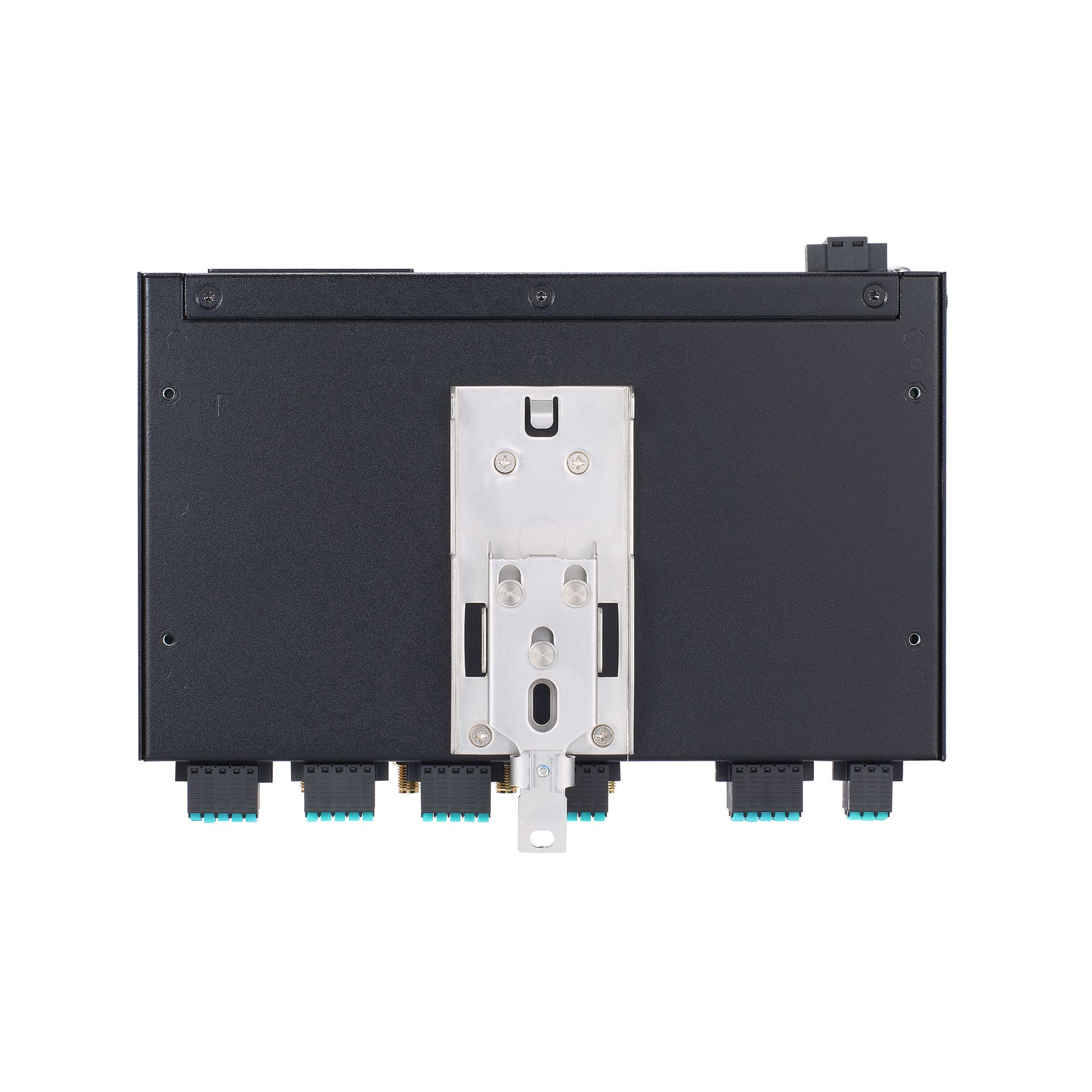

• Крепление на DIN рейку

  Опция 

• Настенное

  Да 

Совместимость с операционными системами

• Linux

  Moxa Industrial Linux 4 (Debian 13, kernel 6.12), 2033 EOL 

Функции безопасности

• Надежность (Reliability)

  Network Keep Alive 
  Network Failover and Fail back 

• Восстановление (Recovery)

  One-step recovery to the last known secure state 
  Dual-system design with automatic failback 

• Защита диска (Disk Protection)

  LUKS Disk Encryption 

• Инструменты безопасности (Security Tools)

  Security Diagnostic Tool 
  Security Event Auditing 
  Secure Update 

• Обнаружение вторжений (Intrusion Detection)

  Host-based Intrusion Detection 

• Аппаратная безопасность (Hardware-based Security)

  TPM 2.0 
  Hardware Root of Trust Secure Boot 

Параметры связи

• Порты Ethernet

  4 x Ethernet 10/100/1000BaseT(X) (разъем RJ45) 

• Магнитная изоляция Ethernet-портов

  1,5 кВ 

Интерфейс CAN

• Количество портов CAN

  2

• Протоколы

  CAN 2.0A 
  CAN 2.0B 

• Передаваемые сигналы

  CAN_H 
  CAN_L 
  CAN_GND 

• Скорость передачи данных

  10 Кбит/с ~ 1 Мбит/с 

• Разъем порта CAN

  3-контактная клемма 

• Изоляция

  3 кВ

Дискретный ввод

• Количество каналов дискретного ввода

  4 

• Тип каналов дискретного ввода

  Сухой контакт, Влажный контакт (NPN) 

• Напряжение лог. 0 (влажный контакт)

  от 10 до 30 В пост. 

• Напряжение лог. 0 (сухой контакт)

  Замкнут на землю 

• Напряжение лог. 1 (влажный контакт)

  0 ~ 3 В пост. 

• Напряжение лог. 1 (сухой контакт)

  Открытый 

• Разъем

  Клеммная колодка с пружинным зажимом 

• Изоляция каналов

  1500 В 

Дискретный вывод

• Количество каналов дискретного вывода

  4 

• Тип каналов дискретного вывода

  Sink 

• Максимальная нагрузка на канал

  200 мА 

• Разъем

  Клеммная колодка с пружинным зажимом 

• Изоляция каналов

  1500 В 

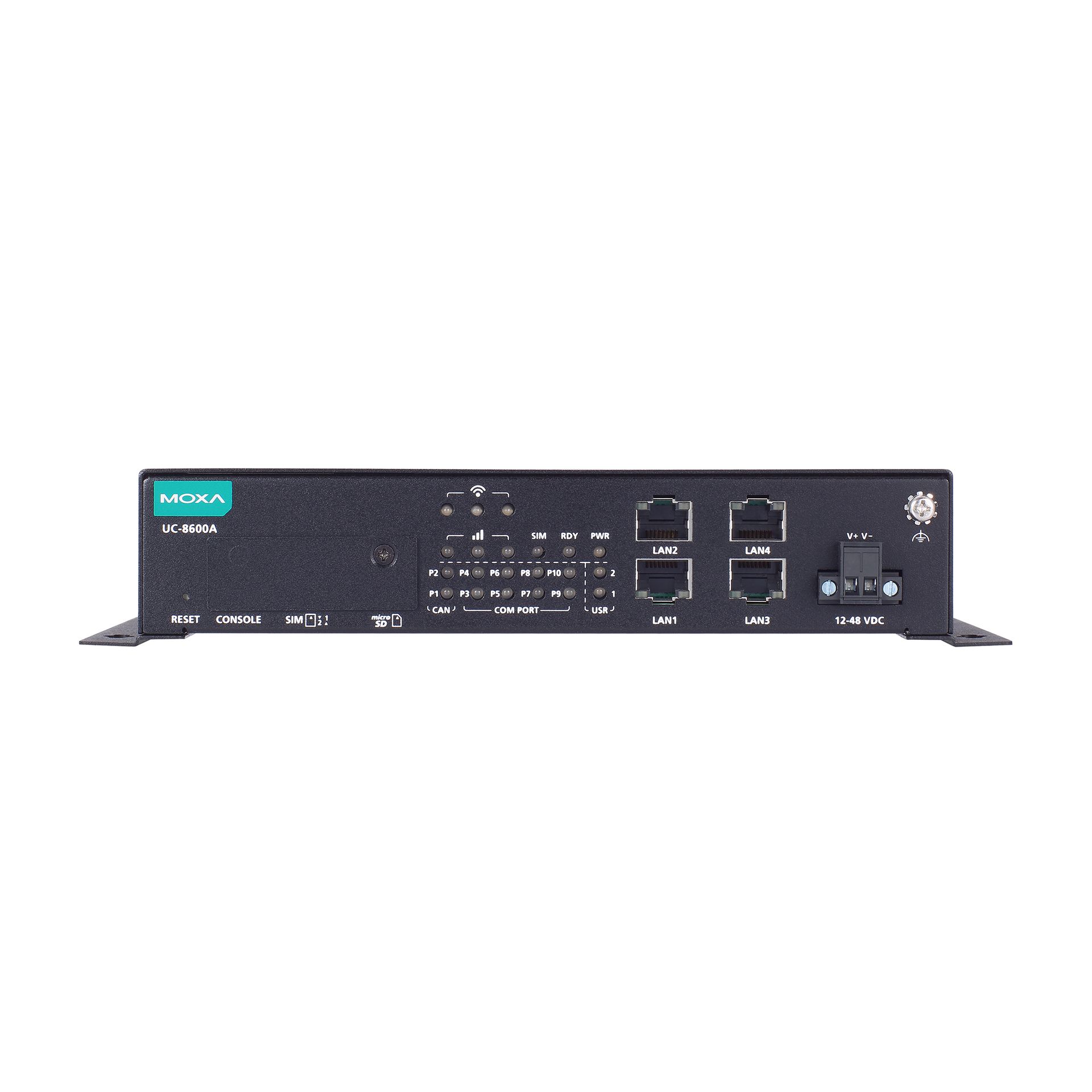

Светодиодные индикаторы

• Светодиодные индикаторы

  Power, System ready, SIM card indicator, Programmable, LAN, CAN, Wireless Signal Strength

Управление устройством

• Консольный порт

  RS-232

Требования к электропитанию

• Входное напряжение

  12 ~ 48 В пост. 

• Потребление тока

  1,58 А при 12 В пост.

• Разъем электропитания

  Клемма 

• Максимальная потребляемая мощность

  17 Вт

Условия эксплуатации

• Рабочая температура, °C

  -40...+70°C (без модулей); -30...+65°C (LTE+Wi-Fi); -30...+70°C (Wi-Fi); -40...+70°C (LTE) 

• Температура хранения, °C

  -40 ~ +85 

• Рабочая влажность, %

  5 ~ 95, без образования конденсата 

Дополнительные функции

• Сторожевой таймер ( WDT )

  Да 

• Источник времени

  Внешний источник точного времени (External RTC) 

Наличие международных сертификатов

• Безопасность

  EN 62368-1 
  UL 62368-1 
  IEC 62368-1 

• Взрывобезопасность

  EN18031-1 

• Электромагнитная совместимость (EMI)

  FCC Part 15 Subpart B Class A 
  EN 55032 Class A 
  ICES-003 Class A 
  EN 61000-6-4 Class A 

• Электромагнитная совместимость (EMS)

  IEC 61000-4-3 RS 
  IEC 61000-4-5 Surge 
  IEC 61000-4-6 CS 
  IEC 61000-4-2 (ESD) 
  IEC 61000-4-4 (EFT) 
  IEC 61000-4-8 PFMF 

• Электромагнитная совместимость (EMC)

  EN 61000-6-2 
  EN 61000-6-4 
  EN 55032/35 
  UKCA 
  RCM 
  KC 

• Удары

  IEC 60068-2-27 

• Вибрации

  IEC 60068-2-6 
  IEC 60068-2-64 

• Промышленная кибербезопасность

  IEC 62443-4-2 
  EN 18031-1 

• Среднее время наработки на отказ (MTBF), часов

  1023992

Гарантийный срок

• Гарантийный срок

  5 лет 

Комплект поставки

• Комплект поставки

  Устройство 
  краткое руководство пользователя 
  крепеж для настенного монтажа 
