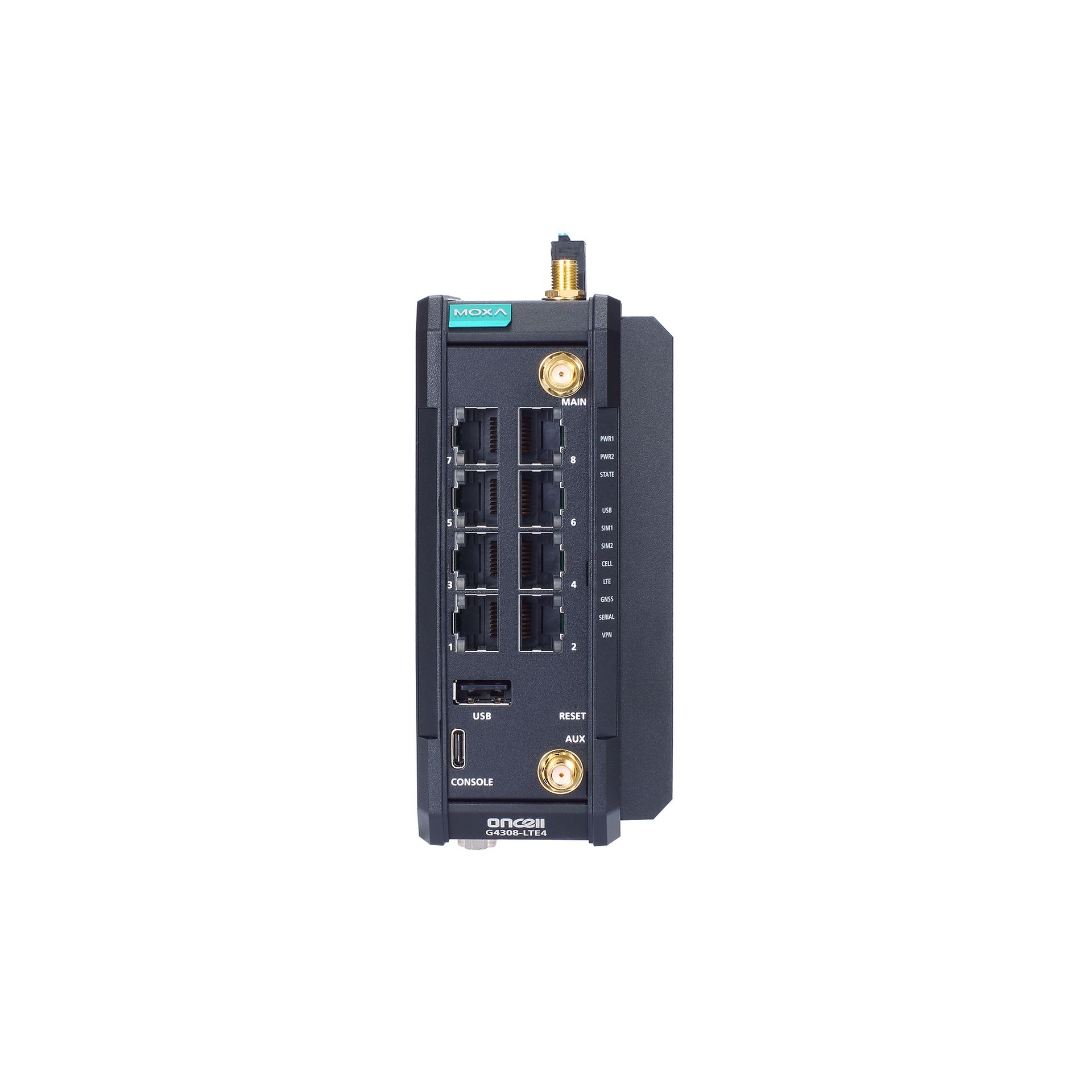

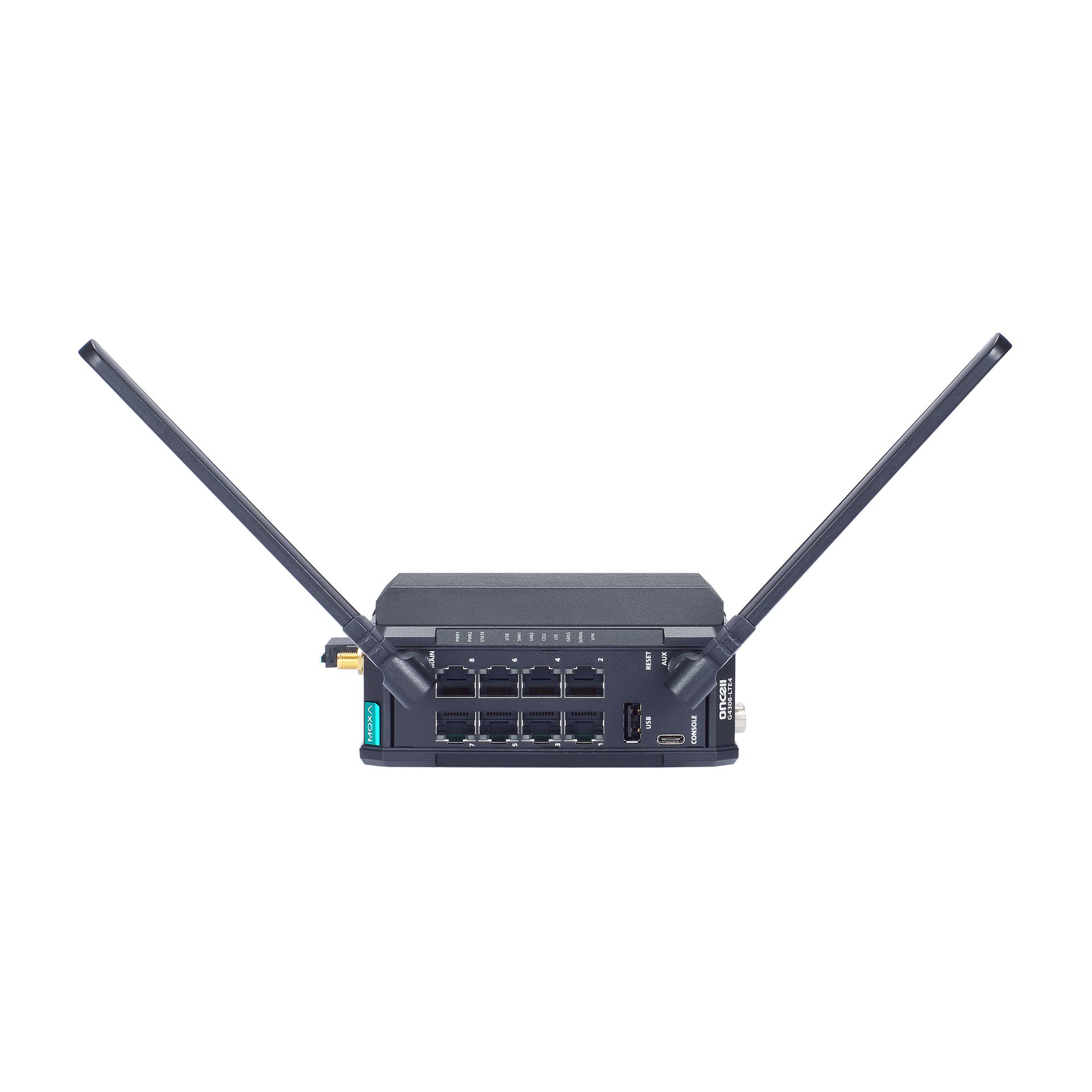

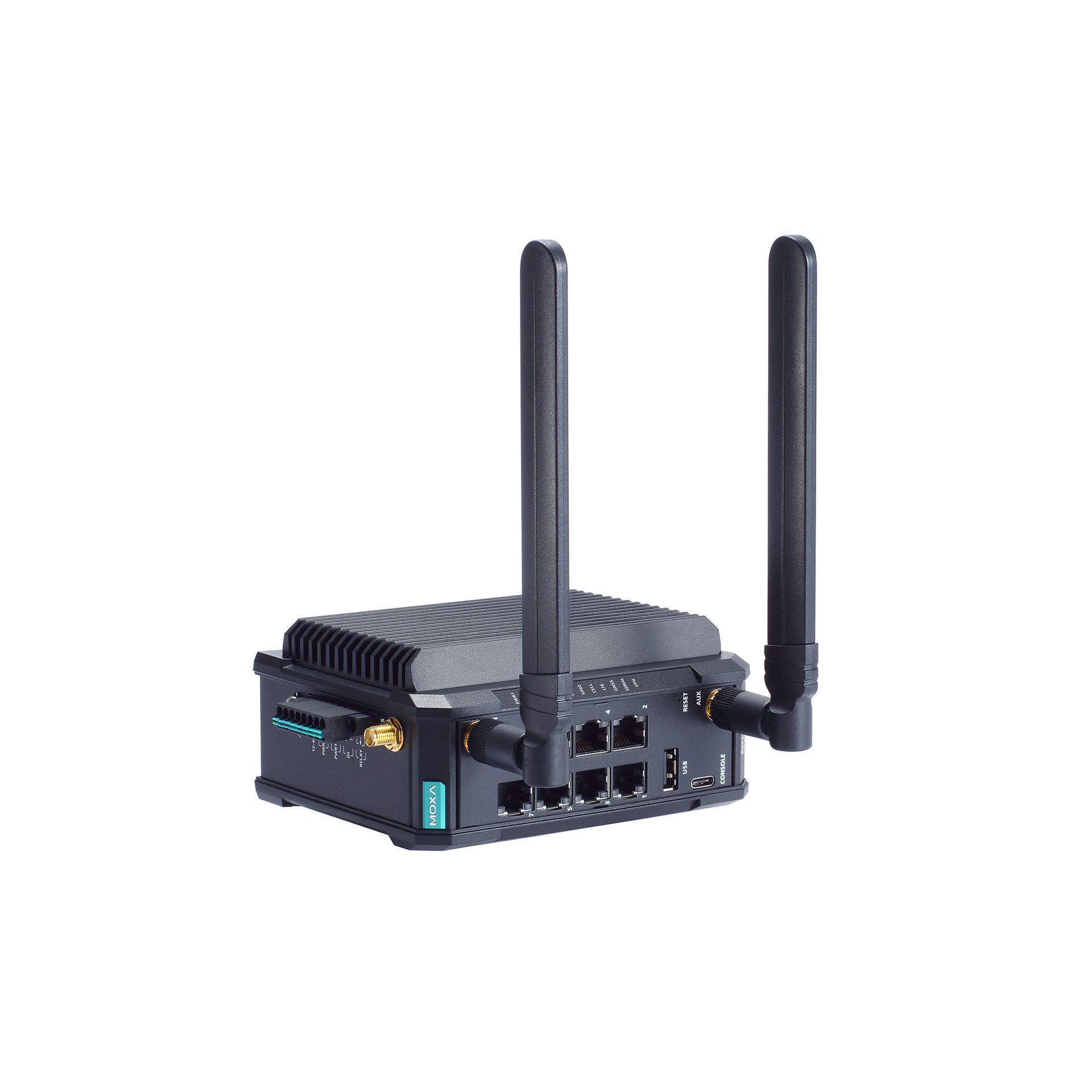

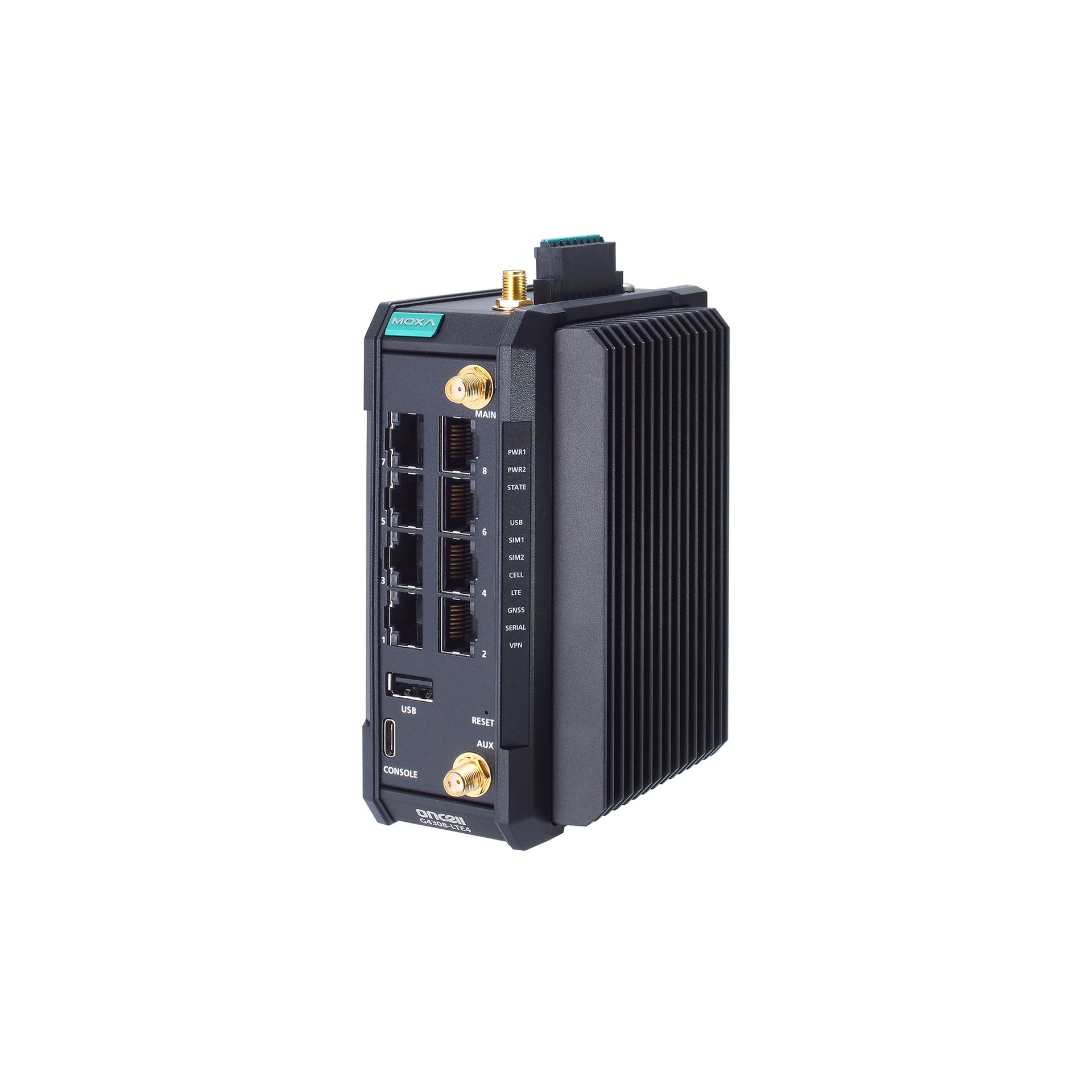

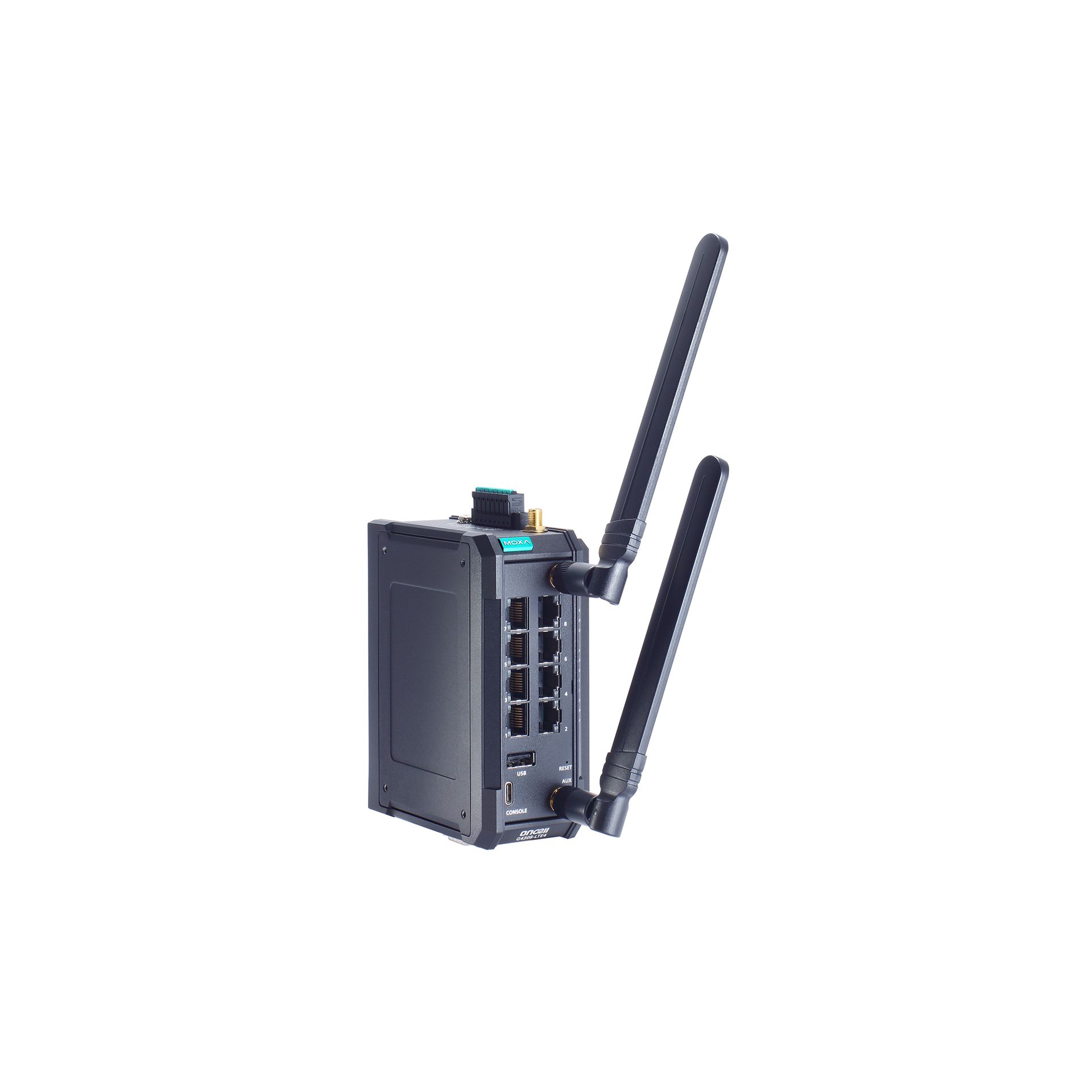

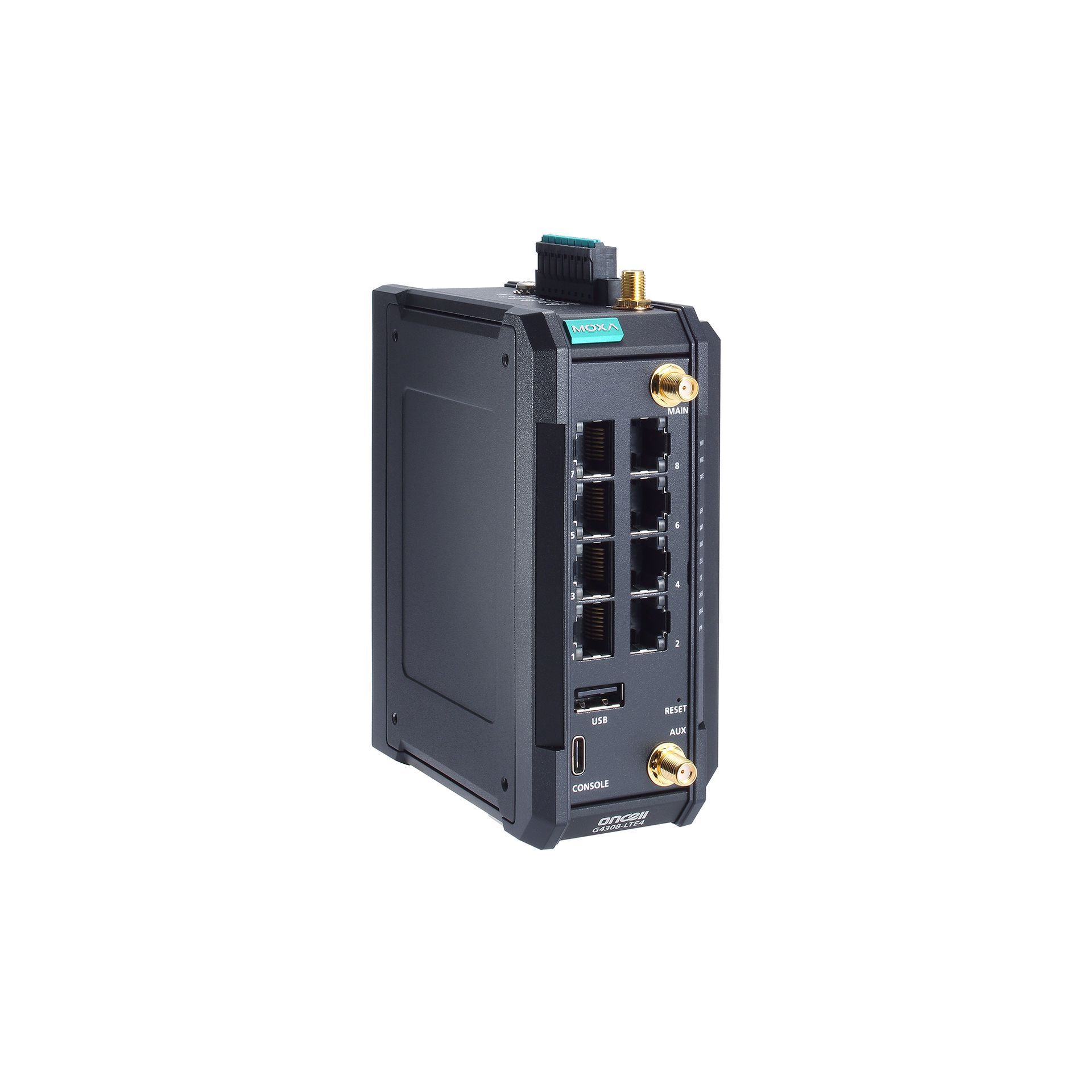

Модем OnCell G4308-LTE4-GL-T

Параметры последовательной связи

• Количество последовательных портов

  1

• Интерфейс

  RS-232/422/485 

• Разъем последовательного порта

  DB9 'папа' 

• Передаваемые сигналы

  RS-422: TxD+, TxD-, RxD+, RxD-, GND 
  RS-485 (2-проводный): Data+, Data-, GND 
  RS-485 (4-проводный): TxD+, TxD-, RxD+, RxD-, GND 
  RS-232: TxD, RxD, DTR, DSR, RTS, CTS, DCD, GND 

• Бит данных

  5, 6, 7, 8 

• Четность

  нет, чет, нечет 

• Стоповые биты

  1, 1.5, 2 

• Режимы работы

  TCP клиент 
  TCP сервер 
  UDP сервер/клиент 
  Виртуальный COM-порт 
  RCF2217 
  SCATS 

• Скорость передачи данных, бит/с

  300 ~ 921600 

Технологии

• Протоколы

  DDNS, DHCP Server/Client, SMTP, SNMPv1/v2c/v3, ARP, Telnet, TCP/IP, UDP, Remote SMS Control, NTP Server/Client, SNTP, 802.1Q VLAN, Port-based VLAN, Back Pressure Flow Control, LLDP, Syslog

• Протоколы управления

  Back Pressure Flow Control, GuaranLink, LLDP, Moxa Remote Connect (MRC), MXconfig, MXsecurity3, MXview One, Power Management, Remote SMS Control, Syslog

• Протоколы фильтрации

  802.1Q VLAN, Port-based VLAN

• Протоколы синхронизации времени

  NTP Server/Client, SNTP

• Роутер

  NAT (1-to-1/N-to-1/PAT/NAT loopback/Double NAT), IP directed broadcast, broadcast forwarding, unicast/multicast статическая маршрутизация, VRRP

Функции безопасности

• Firewall

  Фильтрация по IP/MAC/портам/протоколам/ICMP/DDoS/DPI

• Аутентификация

  Local database, RADIUS, Access Control List

• Протоколы VPN

  IPSec VPN, шифрование (DES, 3DES, AES-128, AES-192, AES-256); OpenVPN (клиент), шифрование AES-128/192/256 CBC, AES-128/192/256 GCM, CHACHA20-POLY1305

• Максимальное количество тоннелей

  15 (IPSec)

Параметры связи

• Порты Ethernet

  8 x Ethernet 10/100/1000 Base T(X) (разъем RJ45) 

• Скорость передачи данных

  10/100/1000 Мбит/с, auto MDI/MDIX 

• Тип разъема

  RJ45 (8 конт.) 

Режимы работы

• Режимы работы

  Serial (RS-232/422/485) - в LTE 
  VPN 
  Ethernet - в LTE 

Параметры сотовой связи

• Стандарты

  LTE CAT-4, UMTS, HSPA 

• Диапазон частот

  LTE B1 (2100 MHz) / B2 (1900 MHz) / B3 (1800 MHz) / B4 (1700/2100 MHz (AWS)) / B5, (850 MHz) / B7 (2600 MHz) / B8 (900 MHz) / B12 (700 MHz) / B13 (700 MHz) / B14 (700, MHz) / B20 (800 MHz) / B25 (1900 MHz) / B26 (850 MHz) / B28 (700 MHz)

• Скорость передачи данных (HSPA)

  B1 (2100 MHz) / B2 (1900 MHz) / B4 (1700 MHz(AWS)) / B5 (850 MHz) / B6 (800MHz) / B8 (900 MHz) / B19 (800 MHz)

• Скорость передачи данных (LTE)

  Полоса частот 20 МГц: 150 Мбит/с DL, 50 Мбит/с UL

• Количество слотов для SIM-карт

  2

Позиционирование

• Интерфейс позиционирования

  1 x SMA "мама"

• Протокол GPS

  GPS (1575.42 МГц), GLONASS (1597.52 МГц), Galileo (1575.42 МГц), BeiDou (1561.098 МГц)

Интерфейс USB

• Количество USB-портов

  1

• Стандарт USB

  USB 2.0 

Интерфейс WAN

• Количество портов WAN

  до 1 (назначается программно на любой свободный Ethernet интерфейс)

Дискретный ввод

• Количество каналов дискретного ввода

  1 

• Напряжение лог. 1

  +9 ~ +36 В 

• Напряжение лог. 0

  0 ~ +3 В 

Релейный вывод

• Количество каналов релейного вывода

  1

• Нагрузочная способность реле

  1 А при 24 В пост. 

Светодиодные индикаторы

• Светодиодные индикаторы

  PWR1, PWR2, STATE, USB, SIM1, SIM2, CELL, LTE, GNSS, SERIAL, VPN

Управление устройством

• Интерфейс управления

  HTTP 
  HTTPS 
  CLI 
  SSH 
  Telnet-консоль 
  Web-интерфейс 
  Последовательная консоль 

• Кнопка Reset

  Есть 

• Разъем консольного порта RS-232

  USB type-C 

Требования к электропитанию

• Рабочее напряжение

  12 ~ 48 В пост. 

• Потребление тока

  Макс. 1,16 А

• Разъем электропитания

  Клемма 

• Защита от неверной полярности

  Есть 

Условия эксплуатации

• Рабочая температура, °C

  -30 ~ +70 

• Температура хранения, °C

  -40 ~ +85 

• Рабочая влажность, %

  5 ~ 95 

Защита

• Защита от пыли и влаги

  IP40 

Конструктивные свойства

• Материал корпуса

  Металл 

• Разъем для подключения антенны

  2 x SMA ''мама'' 

Размеры и вес

• Габаритные размеры, мм

  125 x 58.2 x 100

• Вес нетто, кг

  0.7

Монтаж

• Монтаж

  На DIN-рейку 
  Настенный (опционально) 

Наличие международных сертификатов

• Безопасность

  EN 62368-1 
  UL 62368-1 

• Взрывобезопасность

  Class 1 Division 2 
  ATEX 
  IECEx 
  CCCEx 

• Электромагнитная совместимость (EMI)

  ICES-003, FCC Part 15B Class A 

• Электромагнитная совместимость (EMS)

  IEC 61000-4-3 RS 
  IEC 61000-4-5 Surge 
  IEC 61000-4-6 CS 
  IEC 61000-4-8 
  IEC 61000-4-2 (ESD) 
  IEC 61000-4-4 (EFT) 

• Электромагнитная совместимость (EMC)

  EN 61000-6-2 
  EN 61000-6-4 
  EN 55032/35 
  CISPR 32/35 

• Удары

  IEC 60068-2-27 

• Свободное падение

  IEC 60068-2-32 

• Вибрации

  IEC 60068-2-6 

• Радио

  RCM 
  EN 301 511 
  IC 
  EN 303 413 
  EN 301 489-1/-19 
  EN 301 489-1/-52 
  EN 301 908-1/-2/-13 
  UKCA 
  FCC ID RI7LE910CXWWX 

• Среднее время наработки на отказ (MTBF), часов

  1533742

Гарантийный срок

• Гарантийный срок

  5 лет 

Комплект поставки

• Комплект поставки

  Устройство 
  краткое руководство пользователя 

Страница товара на англоязычном сайте

• Ссылка на сайт moxa.com

  https://www.moxa.com/en/products/industrial-network-infrastructure/cellular-gateways-routers/cellular-routers/oncell-g4308-lte4-series
