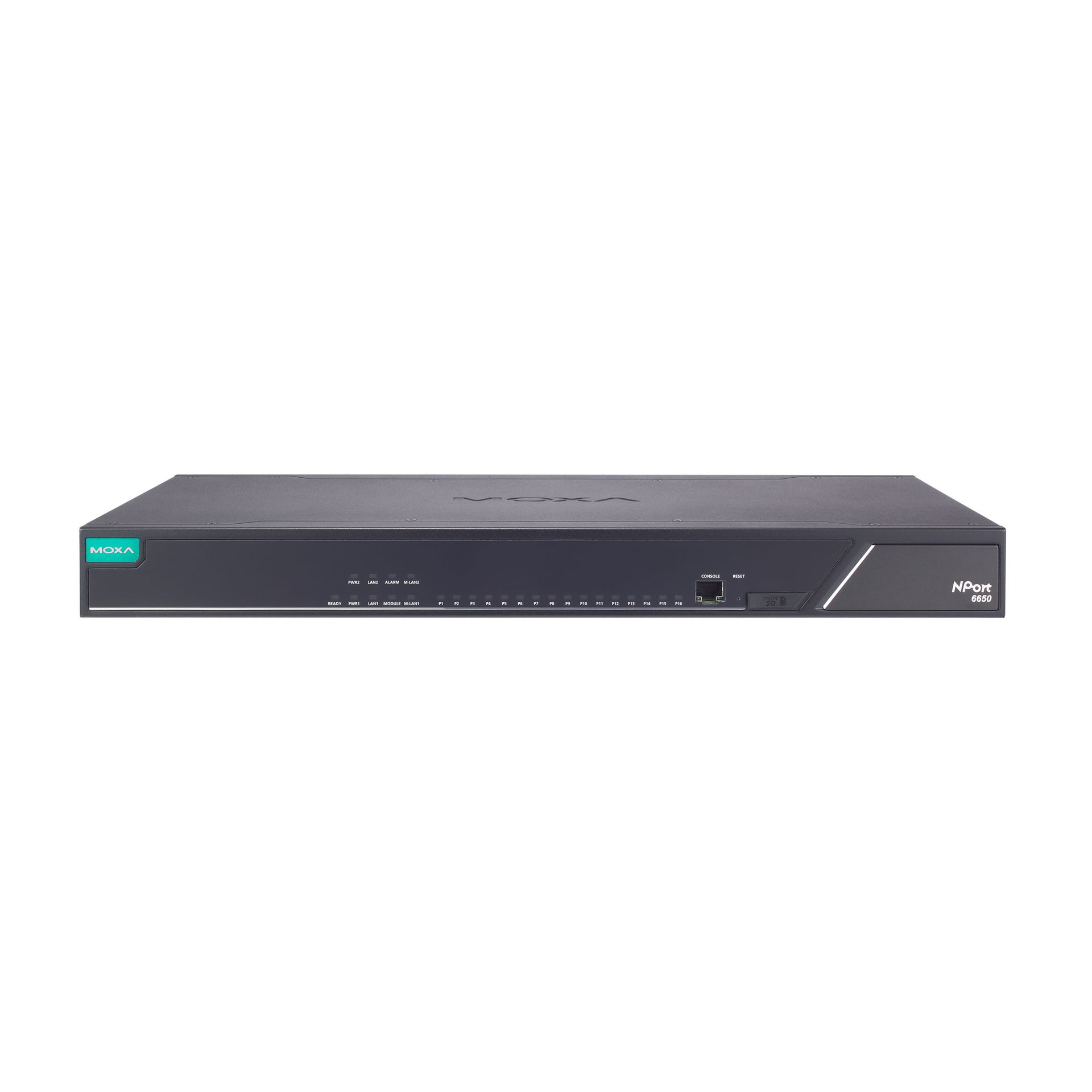

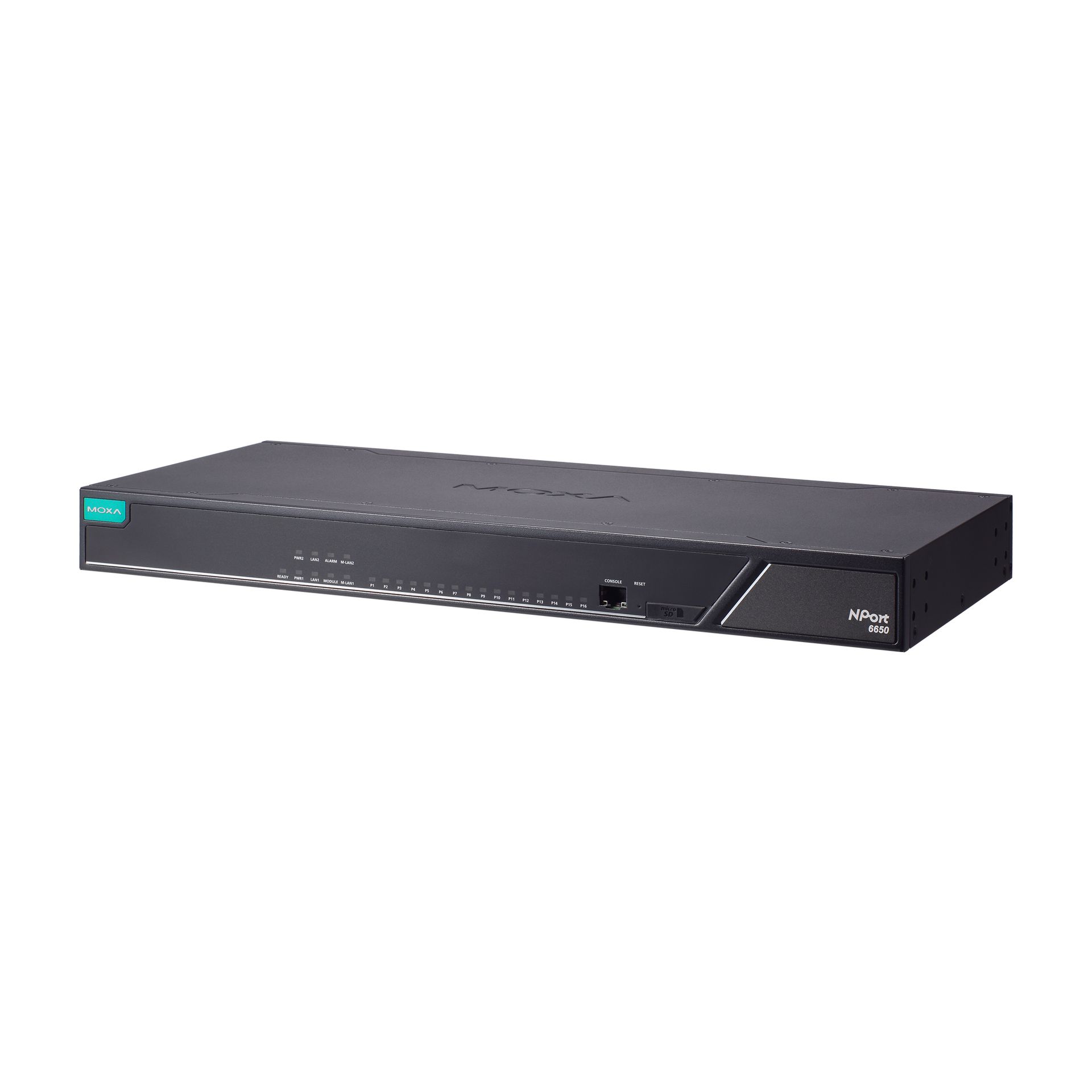

Преобразователь NPort 6650-16-2AC-G2-T

Параметры последовательной связи

• Количество последовательных портов

  16

• Тип последовательных портов

  RS-232/422/485 

• Разъем последовательного порта

  8-контактный RJ45 

• Передаваемые сигналы

  RS-485 (2-проводный): Data+, Data-, GND 
  RS-232: TxD, RxD, DTR, DSR, RTS, CTS, DCD, GND 
  RS-422: Tx+, Tx-, Rx+, Rx-, GND 
  RS-485 (4-проводный): Tx+, Tx-, Rx+, Rx-, GND 

• Бит данных

  5, 6, 7, 8 

• Четность

  нет, чет, нечет, 0, 1 

• Стоповые биты

  1, 1.5, 2 

• Управление потоками данных

  RTS/CTS, DTR/DSR, RTS Toggle, XON/XOFF 

• Режимы работы

  TCP клиент 
  TCP сервер 
  UDP сервер/клиент 
  RCF2217 
  Real COM 
  Reverse Terminal 
  Pair Connection 
  Disabled 
  Reverse SSH 
  SLIP 
  PPP 
  Terminal 
  Redundant COM, Reverse Real COM 
  Secure Pair Connection 
  Secure Real COM 
  Secure TCP Client 
  Secure TCP Server 
  SSH 
  Secure Redundant COM, Secure Reverse Real COM 

• Скорость передачи данных, бит/с

  50 ~ 921600 

• Резистор Pull High/Low для RS-485

  1 кОм, 150 кОм (программно настраиваемый)

• Управление направлением передачи данных по RS-485

  ADDC® (автоматическое) 

Дополнительные функции

• Сторожевой таймер ( WDT )

  Да 

• Источник времени

  Внутренний источник точного времени (RTC) 

Интерфейс

• Общее количество портов

  18

• Тип разъема для "витой пары"

  RJ45 

Технологии

• Протоколы управления

  ARP, DHCP Client, DNS, HTTPS, ICMP, IPv4/IPv6, SMTP, SMTPS, SNMPv1/v2c/v3, SNTP, TCP/IP, UDP, WINS

• Протоколы безопасности

  HTTPS (TLS 1.2/1.3), SNMPv3, SSHv2

• Протоколы синхронизации времени

  SNTP Client

• Протокол маршрутизации

  RIPV1/V2, Static Route

Функции безопасности

• Аутентификация

  Local database, RADIUS, TACACS+

• Шифрование

  HTTPS: ECC-256, ECC-384, ECC-521, RSA-1024, RSA-2048, RSA-3072, RSA-4096, AES-128, AES-256, CHACHA20, SHA-256, SHA-384, HMAC, SSH: ECC-256, ECC-384, ECC-521, RSA-2048, AES-128, AES-256, SHA-256, SHA-384, HMAC, SNMPv3: AES-128, SHA-256, SHA-384, Secure OP

Параметры связи

• Порты Ethernet

  2 x Ethernet 10/100/1000 Base T(X) (разъем RJ45) (Auto MDI/MDI-X) 

• Тип разъема

  RJ45 (8 конт.) 

• Магнитная изоляция Ethernet-портов

  1,5 кВ 

Порты Gigabit Ethernet 10/100/1000 Мбит/с

• Витая пара (разъем RJ45)

  2 

Память

• Тип слота для установки карты памяти

  microSD (до 2 Тб) 

Управление устройством

• Интерфейс управления

  Утилита Device Search Utility (DSU) 
  HTTP 
  HTTPS 
  Web-интерфейс 
  Windows-утилита 
  Последовательная консоль 
  MCC Tool 

• MIB-базы

  MIB-II, RFC1213, RFC1317, Private MIB

Требования к электропитанию

• Рабочее напряжение

  100 ~ 240 В перем. (50~60 Гц) 

• Потребление тока

  320 мА (макс.)

Условия эксплуатации

• Рабочая температура, °C

  -40 ~ +75 

• Температура хранения, °C

  -40 ~ +75 

• Рабочая влажность, %

  5 ~ 95, без образования конденсата 

Конструктивные свойства

• Материал корпуса

  Металл 

Размеры и вес

• Габаритные размеры, мм

  440 x 200 x 43,65

Монтаж

• Монтаж

  В стойку 19' 
  Настольный/настенный 

Наличие международных сертификатов

• Безопасность

  EN 62368-1 
  UL 62368-1 
  IEC 62368-1 

• Электромагнитная совместимость (EMI)

  CISPR 32 
  FCC Part 15 Subpart B Class A 

• Электромагнитная совместимость (EMS)

  IEC 61000-4-3 RS 
  IEC 61000-4-5 Surge 
  IEC 61000-4-6 CS 
  IEC 61000-4-11 
  IEC 61000-4-2 (ESD) 
  IEC 61000-4-4 (EFT) 
  IEC 61000-4-8 PFMF 

• Электромагнитная совместимость (EMC)

  EN 55032/35 

• Применение на транспорте

  NEMA TS2 

• Свободное падение

  ISTA 1A 

• Вибрации

  IEC 60068-2-6 

• Среднее время наработки на отказ (MTBF), часов

  1312651

Гарантийный срок

• Гарантийный срок

  5 лет 

Комплект поставки

• Комплект поставки

  Кабель питания - 2 шт. 
  Устройство 
  краткое руководство пользователя 
  монтажный комплект 
