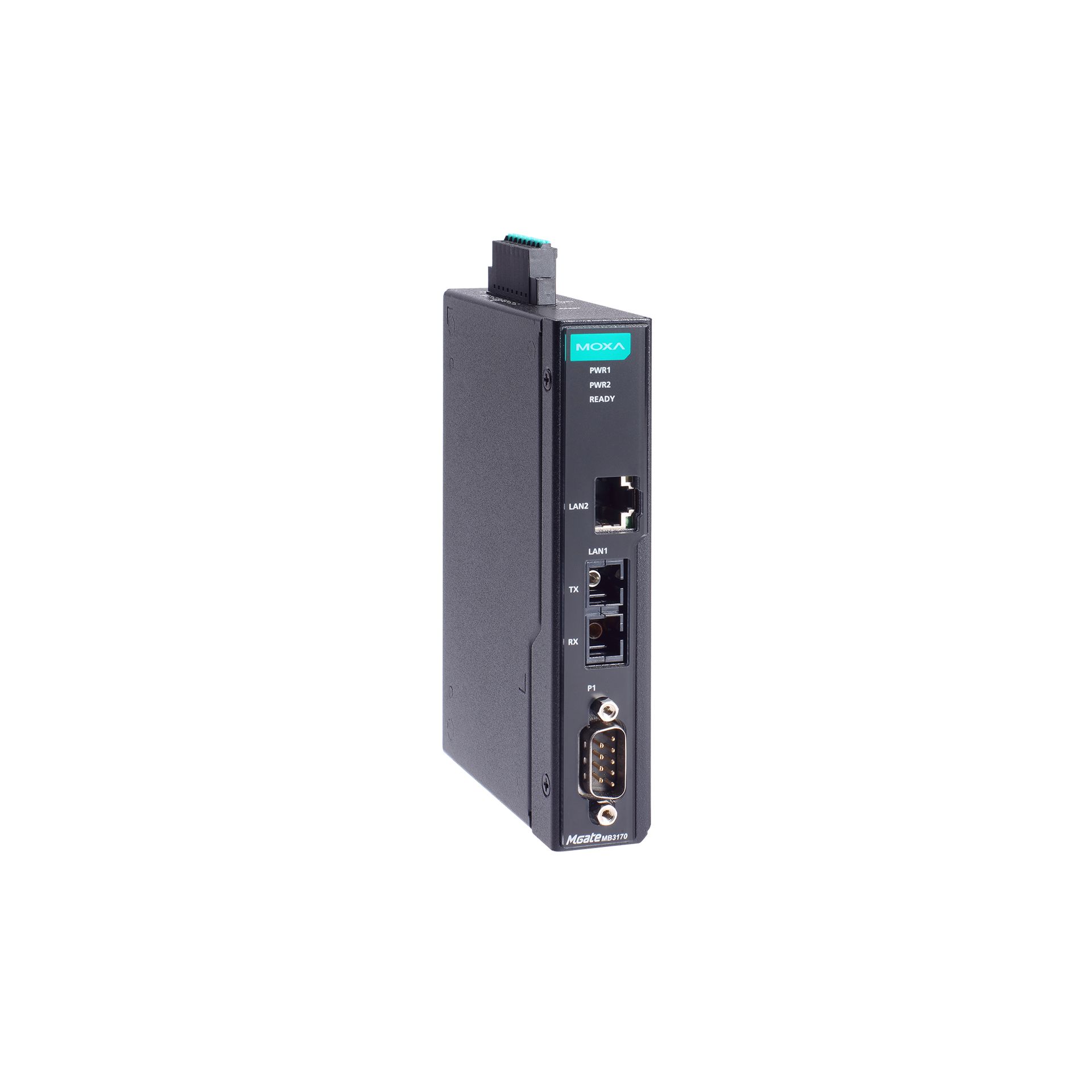

Преобразователь MGate MB3170-M-SC-G2

Параметры последовательной связи

• Количество портов RS-232/422/485

  1

• Разъем последовательного порта

  DB9 'папа' 

• Передаваемые сигналы

  RS-422: TxD+, TxD-, RxD+, RxD-, GND 
  RS-485 (2-проводный): Data+, Data-, GND 
  RS-232: TxD, RxD, DTR, DSR, RTS, CTS, DCD, GND 
  RS-485 (4-проводный): Tx+, Tx-, Rx+, Rx-, GND 

• Бит данных

  7, 8 

• Четность

  нет, чет, нечет, 0, 1 

• Стоповые биты

  1, 2 

• Управление потоками данных

  RTS/CTS, DTR/DSR, RTS Toggle (только для RS-232) 

• Протоколы последовательной связи

  Modbus ASCII 
  Proprietary Serial Client 
  Modbus RTU 

• Скорость передачи данных, бит/с

  50 ~ 921600 (поддержка нестандартных скоростей передачи данных) 

• Резистор Pull High/Low для RS-485

  1 кОм, 150 кОм (программно настроивается)

• Управление направлением передачи данных по RS-485

  ADDC® (автоматическое) 

Технологии

• Промышленные протоколы

  Modbus TCP Client, Modbus TCP Server, Modbus RTU/ASCII Client, Modbus RTU/ASCII Server, Proprietary Serial Client

• Протоколы управления

  ARP, DHCP Client, DNS, HTTPS, ICMP, IPv4/IPv6, SMTP, SMTPS, SNMPv1/v2c/v3, SNTP, TCP/IP, UDP

• Протоколы синхронизации времени

  SNTP Client

Функции безопасности

• Протоколы защиты

  SNMPv3, HTTPS (TLS 1.2)

• Аутентификация

  Local database

• Шифрование

  AES-128, AES-256, ECC-256, ECC-384, ECC-521, HMAC, RSA-1024, RSA-2048, RSA-3072, RSA-4096, SHA-256, SHA-384

Параметры связи

• Порты Ethernet

  1 x Ethernet 10/100 Base T(X) (разъем RJ45); 1 x Ethernet 100BaseFX (многомод, разъем SC) 

• Тип разъема

  SC 

• Сетевые протоколы

  Modbus TCP Client, Modbus TCP Server

• Магнитная изоляция Ethernet-портов

  1,5 кВ 

Интерфейс Modbus

• Протокол

  Modbus RTU/ASCII Master/Slave, Modbus TCP Master/Slave 

• Максимальное количество соединений

  32

Характеристики оптоволоконного интерфейса Fast Ethernet

• Количество оптических портов

  1

• Тип интерфейса

  Многомодовое оптоволокно 

• Разъем

  SC 

• Тип оптоволоконного кабеля

  50/125 мкм, 62.5/125 мкм 

• Дальность передачи по оптоволокну

  до 5 км 
  до 4 км 

• Длина волны по оптоволокну, нм

  1300 

• Мощность оптического передатчика, дБм

  -20

• Чувствительность оптического приемника, дБм

  -32

• Допустимые потери в канале связи, дБм

  12

• Насыщение приемника, дБм

  -3

Релейный вывод

• Нагрузочная способность реле

  1 А при 30 В пост. 

Управление устройством

• MIB-базы

  MIB-II, RFC1213, RFC1317

Требования к электропитанию

• Рабочее напряжение

  12 ~ 48 В пост. 

• Потребление тока

  377 мА @ 12 В пост.

• Возможность подключения резервного источника электропитания

  Есть 

• Разъем электропитания

  Клемма 

Условия эксплуатации

• Рабочая температура, °C

  -10 ~ +60 

• Температура хранения, °C

  -40 ~ +85 

• Рабочая влажность, %

  5 ~ 95, без образования конденсата 

Защита

• Защита от пыли и влаги

  IP30 

Конструктивные свойства

• Материал корпуса

  Металл 

Размеры и вес

• Габаритные размеры, мм

  29 x 89 x 129 мм

Монтаж

• Монтаж

  На DIN-рейку 

Наличие международных сертификатов

• Безопасность

  UL 62368-1 
  IEC 62368-1 

• Взрывобезопасность

  Class 1 Division 2 
  ATEX 
  IECEx 

• Электромагнитная совместимость (EMI)

  CISPR 32 
  FCC Part 15 Subpart B Class A 

• Электромагнитная совместимость (EMS)

  IEC 61000-4-3 RS 
  IEC 61000-4-5 Surge 
  IEC 61000-4-6 CS 
  IEC 61000-4-11 
  IEC 61000-4-2 (ESD) 
  IEC 61000-4-4 (EFT) 
  IEC 61000-4-8 PFMF 

• Электромагнитная совместимость (EMC)

  EN 61000-6-2 
  EN 61000-6-4 

• Применение в морских системах

  DNV 

• Вибрации

  IEC 60068-2-6 

• Среднее время наработки на отказ (MTBF), часов

  1580051

Гарантийный срок

• Гарантийный срок

  5 лет 
