Внешний модуль АЦП E20-10D

1164775 Л-Кард 
617.28 $
57 155.13 ₽
В корзину
Поле не должно быть пустым или иметь значение "0"
Поле не должно быть пустым или иметь значение "0"
Цена
  • Включает НДС 20%
  • Вид цены Розница
Курс валюты обновлен сегодня в 00:00 по МСК

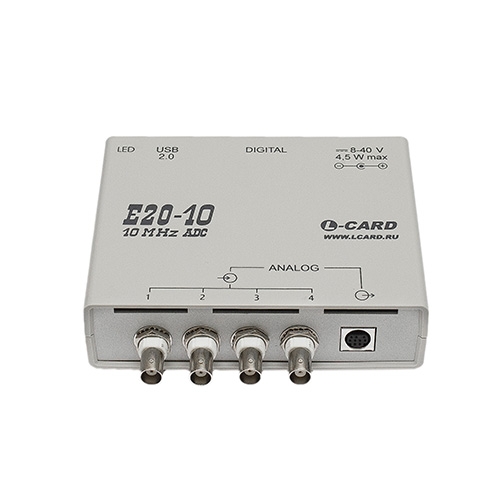

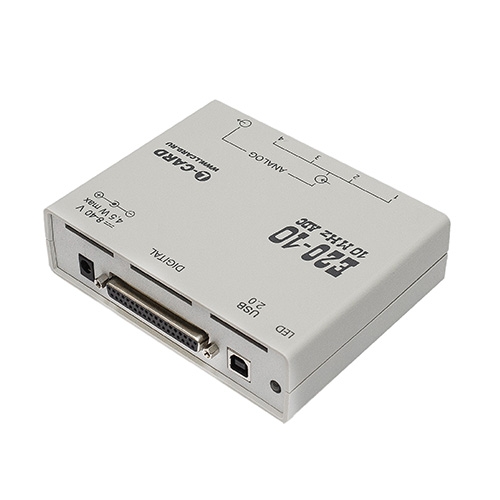

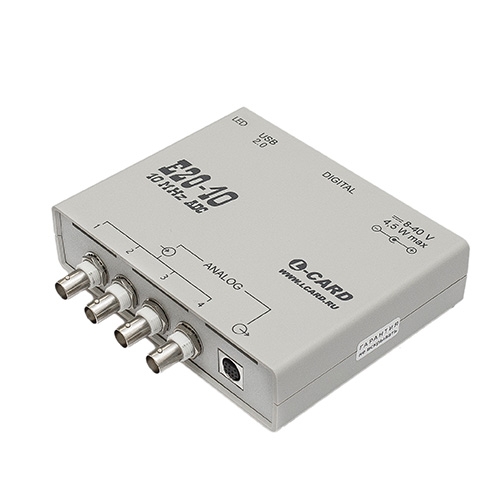

Внешний модуль АЦП E20-10D
Производитель Л-Кард 

USB 2.0. АЦП: 14 бит, до 10 МГц, 4 канала, буферизация входов, ТТЛ: входы и выходы. Установлен 2-канальный ЦАП

Производитель Л-Кард 
USB 2.0. АЦП: 14 бит, до 10 МГц, 4 канала, буферизация входов, ТТЛ: входы и выходы. Установлен 2-канальный ЦАП
  • Количество каналов АЦП 4 
  • Диапазон входных сигналов по напряжению ±3,0 В; ±1,0 В; ±0,3 В (независимая настройка для каждого канала) 
  • Габаритные размеры, мм 140 x 110 x 35

Аналоговый ввод

  • Количество каналов АЦП

    4 
  • Разрешение АЦП, бит

    14 
  • Диапазон входных сигналов по напряжению

    ±3,0 В; ±1,0 В; ±0,3 В (независимая настройка для каждого канала) 
  • Входное сопротивление

    10 МОм 
  • Размер буфера FIFO, кБайт

    8192
  • Межканальное прохождение сигнала

    не более: на постоянном напряжении –70 дБ, на частоте 1 кГц –75 дБ, на частоте 1 МГц –65 дБ 
  • Максимальная частота преобразования

    10 МГц 
  • Дополнительные возможности

    Сбор заданного количества кадров от синхросигнала, задержанный старт на заданное количество кадров и др.
  • Типичное отношение сигнал-шум канала АЦП

    73 дБ 
  • Синхронизация

    старта-сбора данных (по цифровому и аналоговым сигналам) 
    частоты АЦП 
    Частоты преобразования АЦП, старта сбора данных (по цифровому и аналоговым сигналам) 
  • Полоса пропускания сигнала каждого канала

    0 Гц...1,2 МГц - фиксированная 

Требования к электропитанию

  • Потребление тока

    4,5 Вт
  • Внешний источник питания

    +8,0 В...+40 В (ревизия В.01) 
  • Питание внешних устройств

    ±12 В (до 35 мА) выведены на разъем аналоговых сигналов#+5 В (до 35 мА) выведено на разъём цифровых сигналов 

Размеры и вес

  • Габаритные размеры, мм

    140 x 110 x 35

Запросить документацию и ПО
