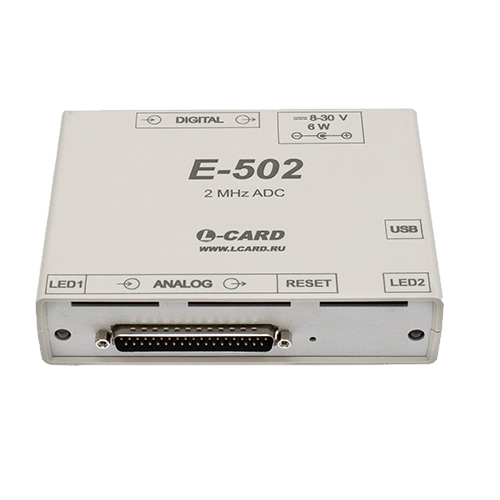

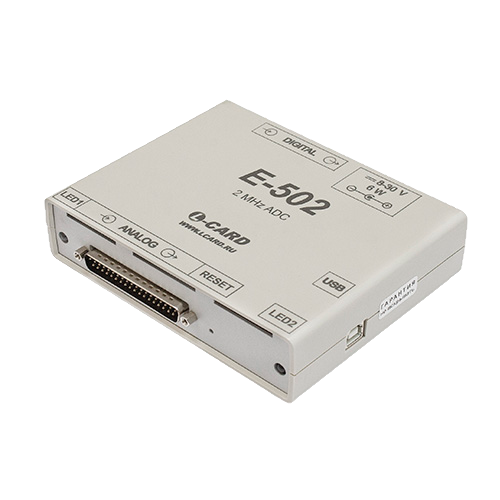

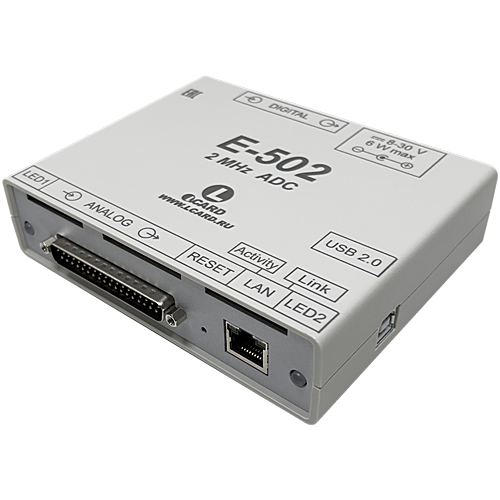

Модуль E-502-P-EU-D-I-m (поверка)

6120755 Л-Кард 
Модуль E-502-P-EU-D-I-m (поверка)
Производитель Л-Кард 

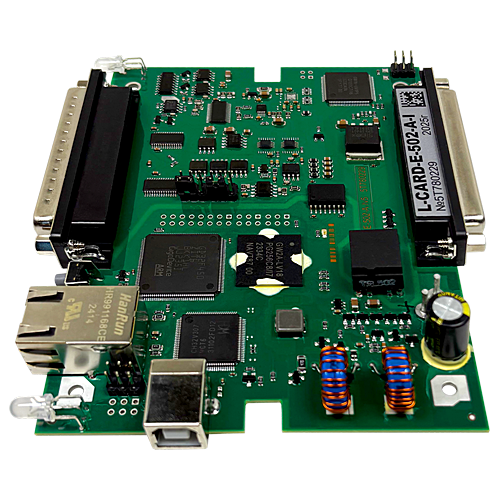

Многофункциональный модуль с процессором Blackfin, с ЦАП, с интерфейсами USB 2.0 & Ethernet, индустриальный

Производитель Л-Кард 
Многофункциональный модуль с процессором Blackfin, с ЦАП, с интерфейсами USB 2.0 & Ethernet, индустриальный
  • Количество каналов АЦП 16/32 
  • Диапазон входных сигналов по напряжению ±10 В, ±5 В, ±2 В, ±1 В, ±0,5 В, ±0,2 В 
  • Рабочая температура, °C -40 ~ +60 
  • Габаритные размеры, мм 140 x 112 x 39 (без учета кабельных частей разъемов)

Интерфейс работы с компьютером

  • Формат слова данных

    32 бит (отчёт данных + индексная часть) 
  • Скорость передачи данных по USB 2.0 (High Speed)

    5 Мотсч./c на ввод и вывод. (1 отч. = 32 бит) 
  • Скорость передачи данных по Ethernet 100BASE-TX

    До 2,5 Мотсч./c на ввод при физической скорости Ethernet 100 Mбит/с. ВНИМАНИЕ! Режим 10 Mбит/с Ethernet не поддерживается 
  • Интерфейсный контроллер в модуле

    LPC4333 или LPC4337 (любой по усмотрению производства ''Л Кард''), 200 МГц, 2 ядра, ОЗУ 32 МБ, на плате отладочные интерфейсы UART0 и JTAG 

Аналоговый ввод

  • Количество каналов АЦП

    16/32 
  • Разрешение АЦП, бит

    16 
  • Диапазон входных сигналов по напряжению

    ±10 В, ±5 В, ±2 В, ±1 В, ±0,5 В, ±0,2 В 
  • Входное сопротивление

    >10 МОм (при одноканальном вводе) 
  • Защита входов

    ±15 В 
  • Максимальная частота преобразования

    2 МГц (1,5 МГц при синхронизации частоты преобразования от другого модуля E-502) 
  • Синхронизация

    от внешнего синхросигнала 
    синхронизация нескольких E-502 
  • Эффективная разрядность

    14,5 бит (400 кГц, диап.изм. 2 В) 

Требования к электропитанию

  • Потребление тока

    6 Вт (от источника питания)
  • Внешний источник питания

    ~220 В=12 В, не менее 0.5A (блок питания входит в комплект поставки) 
  • Питание внешних устройств

    +15 В, -15 В, +3,3 В. (максимальные токи, снимаемые с выходов уточняются) 

Питание от шины USB

  • Потребляемый ток

    Незначительный, менее 5 мА 

Условия эксплуатации

  • Рабочая температура, °C

    -40 ~ +60 
  • Рабочая влажность, %

    0 ~ 90 

Размеры и вес

  • Габаритные размеры, мм

    140 x 112 x 39 (без учета кабельных частей разъемов)
