Плата L-791

1164127 Л-Кард 

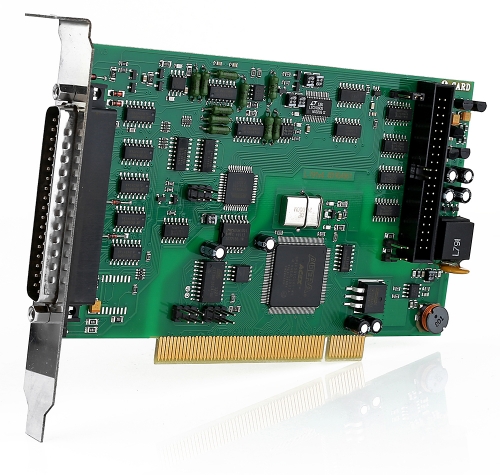

Плата L-791
Производитель Л-Кард 

Многофункциональная плата АЦП/ЦАП с гальваноразвязкой и режимом BusMaster, без ЦАП

Производитель Л-Кард 
Многофункциональная плата АЦП/ЦАП с гальваноразвязкой и режимом BusMaster, без ЦАП
  • Количество каналов АЦП 32 
  • Диапазон входных сигналов по напряжению ±10 В, ±5 В, ±2,5 В, ±1,25 В, ±0,6 В, ±0,3 В, ±0,15 В, ±0,07 В 
  • Габаритные размеры, мм 167 x 120

Аналоговый ввод

  • Количество каналов АЦП

    32 
  • Разрешение АЦП, бит

    14 
  • Частота дискретизации

    до 400 кГц
  • Диапазон входных сигналов по напряжению

    ±10 В, ±5 В, ±2,5 В, ±1,25 В, ±0,6 В, ±0,3 В, ±0,15 В, ±0,07 В 
  • Входное сопротивление

    >1 МОм (при одноканальном вводе) 
  • Групповая гальваноразвязка

    500 В 
  • Защита входов

    ± 25 В (питание вкл.) 
    ± 10 В (питание выкл.) 
  • Межканальное прохождение сигнала

    -70 дБ (входной сигнал – синус 10 кГц при выходном сопротивлении источника сигнала менее 1 кОм) 
  • Максимальная частота преобразования

    400 кГц 
  • Типичное отношение сигнал-шум канала АЦП

    74 дБ 
  • Синхронизация

    от внешнего синхросигнала 
  • Эффективная разрядность

    13,3 бит (10 кГц, диап. изм. 4,9 В) 
  • Отношение сигнал/(шум + нелинейные искажения) на частоте 400 Гц

    74 дБ 

Размеры и вес

  • Габаритные размеры, мм

    167 x 120

Запросить документацию и ПО
