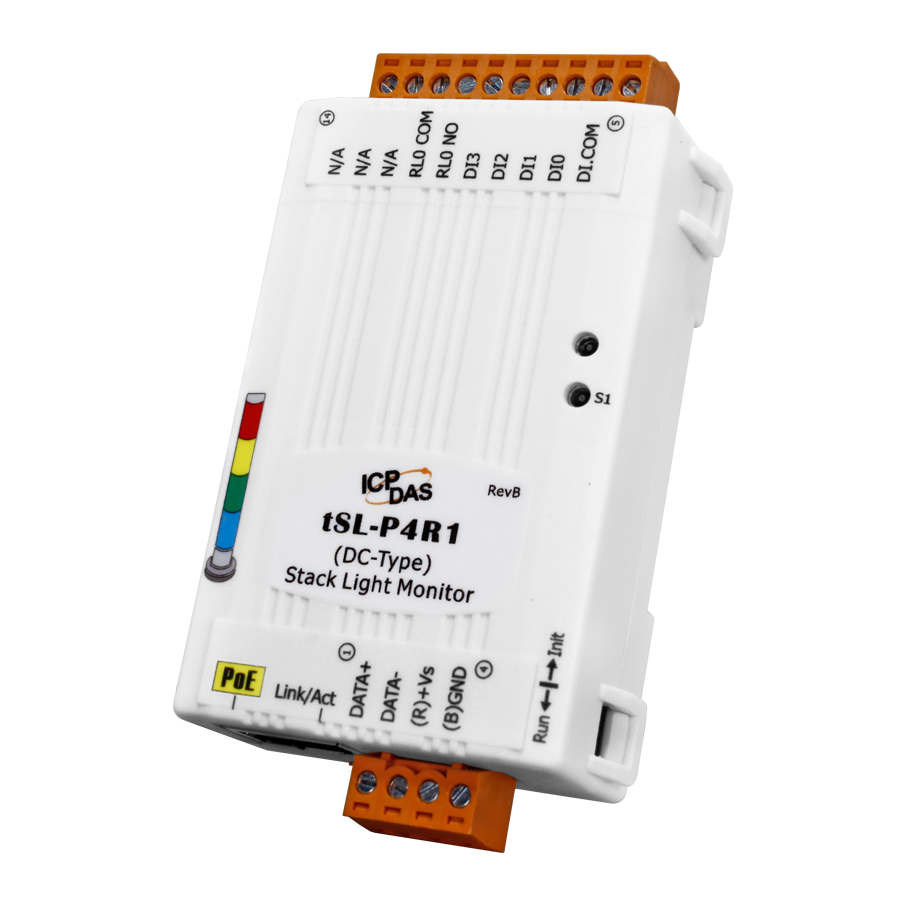

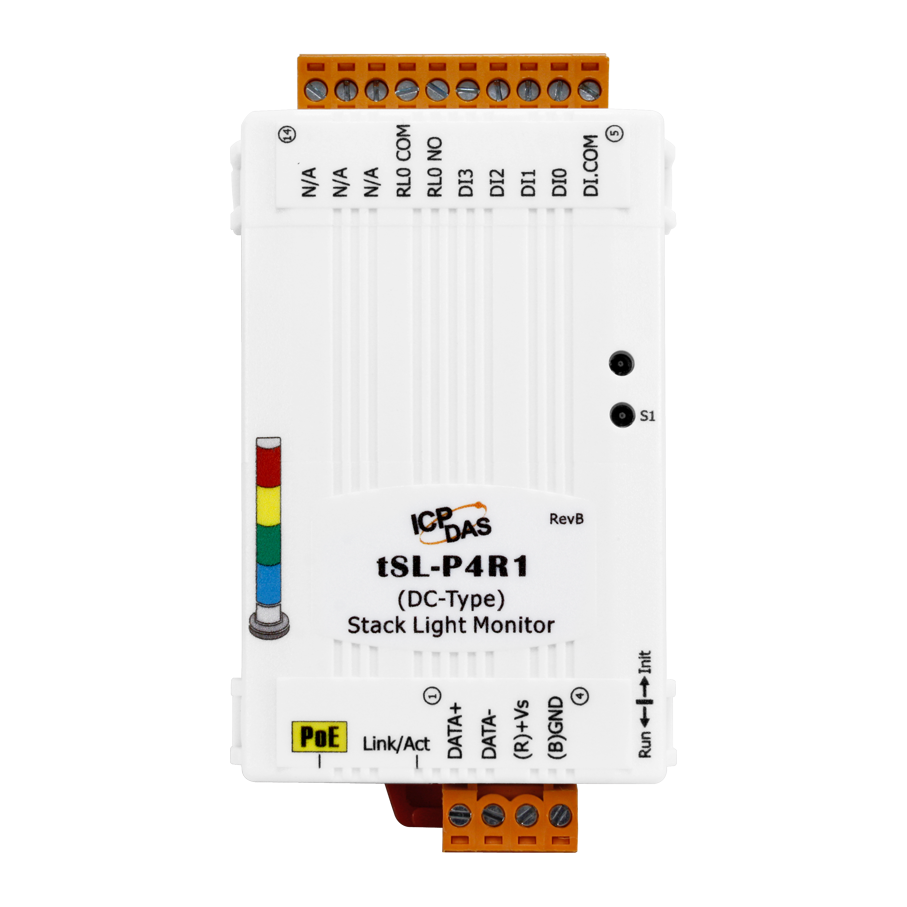

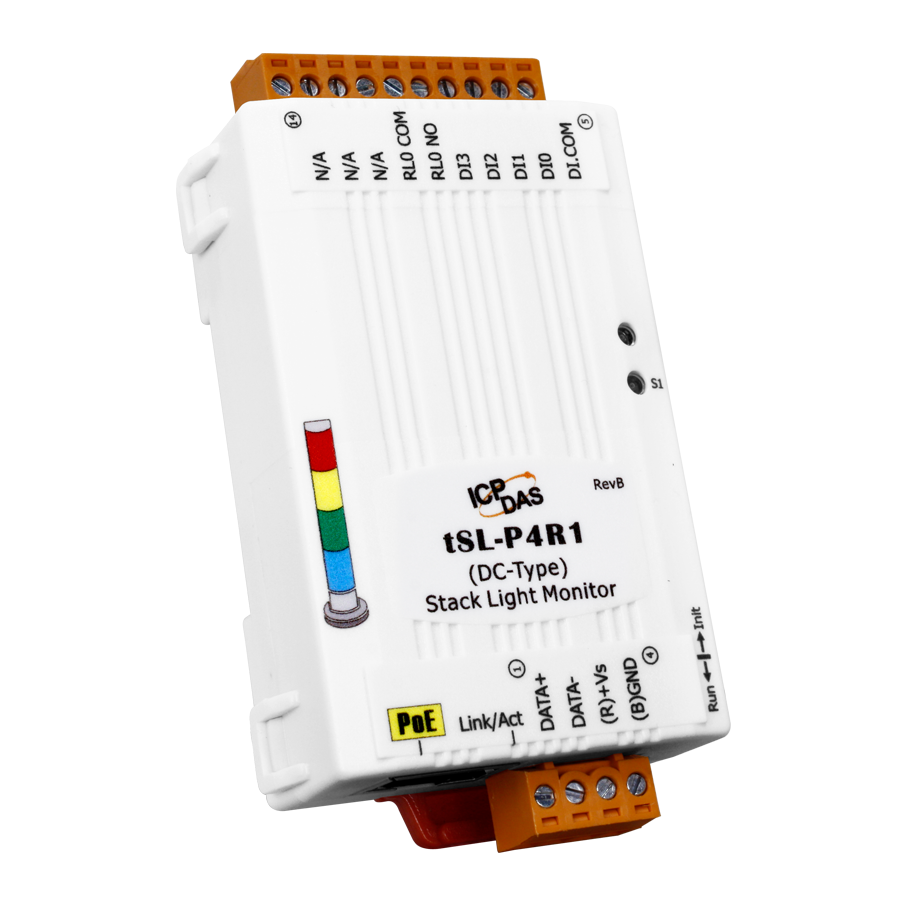

Модуль tSL-P4R1 CR

Функции безопасности

• Фильтрация по IP-адресу

  Есть

• Защита паролем

  Есть

Параметры связи

• Порты Ethernet

  1 x Ethernet 10/100 Base T(X) (разъем RJ45), Auto MDI/MDI-X 

• Порты PoE

  Есть 

• Протоколы Ethernet

  Modbus TCP 
  MQTT 

Параметры последовательной связи

• Интерфейс

  RS-485 

• Протоколы последовательной связи

  Modbus RTU 

• Скорость передачи данных, бит/с

  115200 макс. 

Дискретный ввод

• Тип каналов дискретного ввода

  Влажный контакт (Sink, Source) 

• Напряжение лог. 1

  +10 ~ +50 В пост. 

• Напряжение лог. 0

  +4 В пост.макс. 

• Защита от перенапряжения

  70 В 

• Входное сопротивление

  10 кОм, 0.5 Вт 

• Программируемый дискретный фильтр

  0~6500 мс 

• Максимальная частота мигания индикатора

  3 кГц 

• Считывание статуса индикатора: ВКЛ, ВЫКЛ, Мигание

  Есть 

• Пользовательские цветовые комбинации

  81 комбинаций макс. 

• Длительность хранения предыдущего статуса

  10~65500 мс 

Релейный вывод

• Количество каналов релейного вывода

  1 

• Тип каналов релейного вывода

  Силовое реле (Form A) 

• Нагрузочная способность реле

  5 А при 250 В перем., 5 А при 30 В пост. 

• Время переключения реле

  6 мс 

• Время восстановления

  5 мс 

• Механическая износостойкость

  20000000 переключений 

• Электрическая износостойкость

  VDE: 30000 переключений, 10 переключений/мин (5 А при 250 В перем., 75°C), 70000 переключений, 10 переключений/мин (5 А при 24 В пост., 75°C); UL: 600 

• Установка безопасного значения

  Есть 

• Установка значения при подаче питания

  Есть 

Светодиодные индикаторы

• Системные индикаторы

  Есть 

Требования к электропитанию

• Рабочее напряжение

  +10 ~ +48 В или PoE 

• Потребление тока

  1 Вт макс.

• Защита от неверной полярности

  Есть 

Условия эксплуатации

• Рабочая температура, °C

  -25 ~ +75 

• Температура хранения, °C

  -30 ~ +80 

• Рабочая влажность, %

  10 ~ 95, без образования конденсата 

Защита

• Защита ESD (IEC 61000-4-2)

  ±4 кВ для каждого канала 
  ±8 кВ для случайной точки 

• Защита EFT (IEC 61000-4-4)

  ±2 кВ для линии питания 

• Изоляция каналов внутренней логики

  3750 В пост.тока 

Системные характеристики

• Сторожевой таймер

  Есть 

Размеры и вес

• Габаритные размеры, мм

  52 x 98 x 27

Монтаж

• Монтаж

  На DIN-рейку
