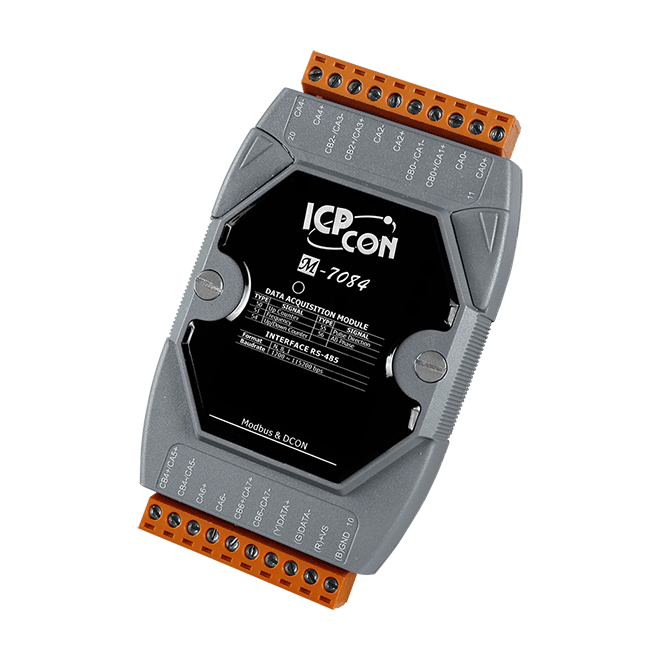

Модуль M-7084-G

Параметры последовательной связи

• Интерфейс

  RS-485 

• Протоколы последовательной связи

  Modbus RTU 
  DCON 

• Скорость передачи данных, бит/с

  1200 ~ 115200 

• Формат данных

  (N, 8, 1), (N, 8, 2), (E, 8, 1), (O, 8, 1) 

Энкодер/Частотомер/Счетчик

• Количество каналов Энкодер/Частотомер/Счетчик

  4/8 

• Режим счетчика

  Счет вверх или счет вверх/вниз 

• Режим частотомера

  Есть 

• Режим энкодера

  CW/CCW, Dir/Pulse, фазы AB 

• Тип каналов

  Приемник 

• Тип счетчика

  4-х канальный инкрементный/дикрементный счетчик (CW/CCW) 
  4-х канальный Dir/Pulse счетчик (двунаправленный) 
  4 фазовых канала A/B (квадратурный счетчик) 
  8-и канальный инкрементный счетчик 
  8 каналов частотных 

• Разрешение счетчика/энкодера, бит

  32 

• Точность воспроизведения частоты

  1 Гц~200 кГц = ±0.025%, 200 кГц~1 МГц =±0.1% частоты входного сигнала 

• Максимальная частота счета

  200 кГц при 3.5  ~ 10 В пост., 150 кГц при 10 ~ 30 В пост. 

• Напряжение в закрытом состоянии

  +1 В пост.тока макс. 

• Напряжение в открытом состоянии

  +3.5 ~ 30 В пост.тока 

• Программируемый фильтр

  1 ~ 32767 мс 

• Индивидуальная настройка каналов

  Есть 

• Поддержка аварийного питания

  Есть 

Светодиодные индикаторы

• Системные индикаторы

  1 индикатор Питание/Передача данных 

Требования к электропитанию

• Рабочее напряжение

  10 ~ 30 В пост.тока 

• Потребление тока

  1.32 Вт

• Защита от неверной полярности

  Есть 

Условия эксплуатации

• Рабочая температура, °C

  -25 ~ +75 

• Температура хранения, °C

  -30 ~ +85 

• Рабочая влажность, %

  10 ~ 90, без образования конденсата 

Защита

• Защита ESD (IEC 61000-4-2)

  ±4 кВ для каждого канала 

• Защита EFT (IEC 61000-4-4)

  ±4 кВ для линии питания 

• Защита от перенапряжения

  ±3 кВ для линии питания 

• Изоляция каналов внутренней логики

  3000 В пост.тока 

Системные характеристики

• Сторожевой таймер

  Есть 

Конструктивные свойства

• Материал корпуса

  Пластик 

Размеры и вес

• Габаритные размеры, мм

  123 x 72 x 35

Монтаж

• Монтаж

  На DIN-рейку 

Комплект поставки

• Комплект поставки

  Устройство 
  краткое руководство пользователя
