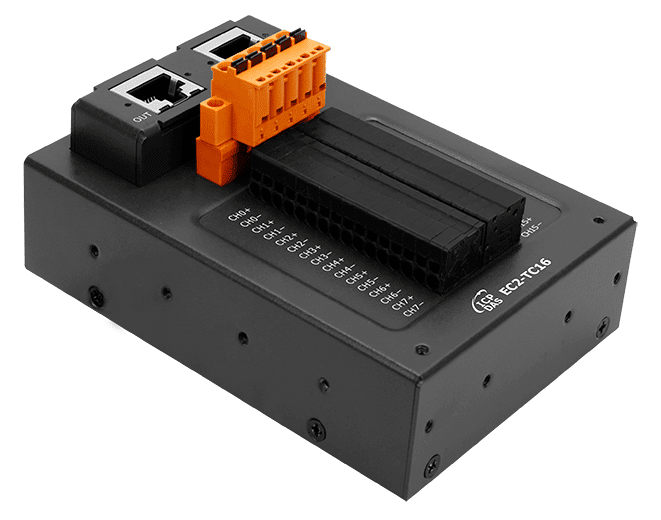

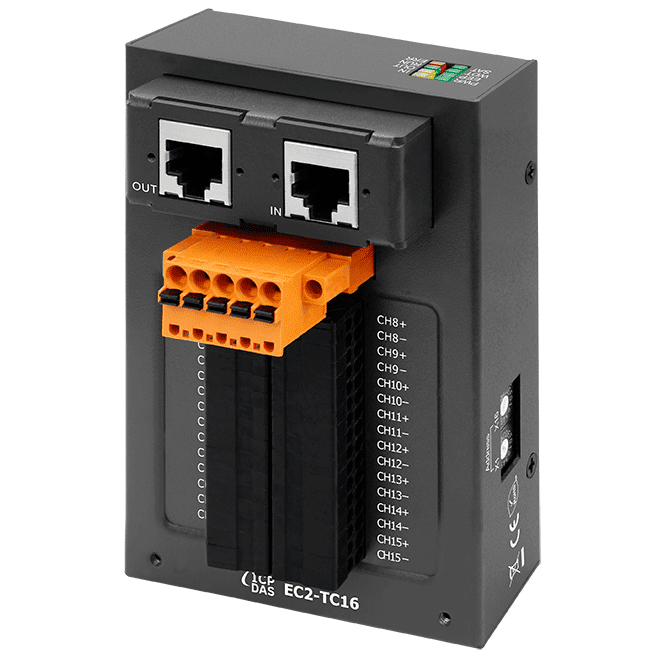

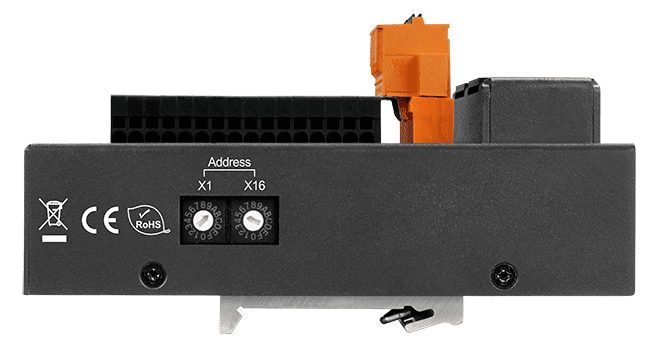

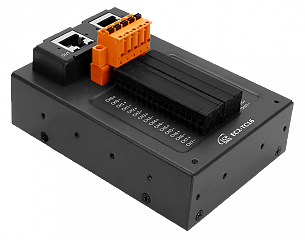

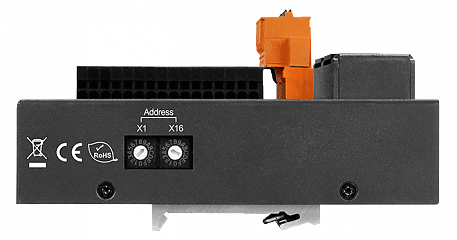

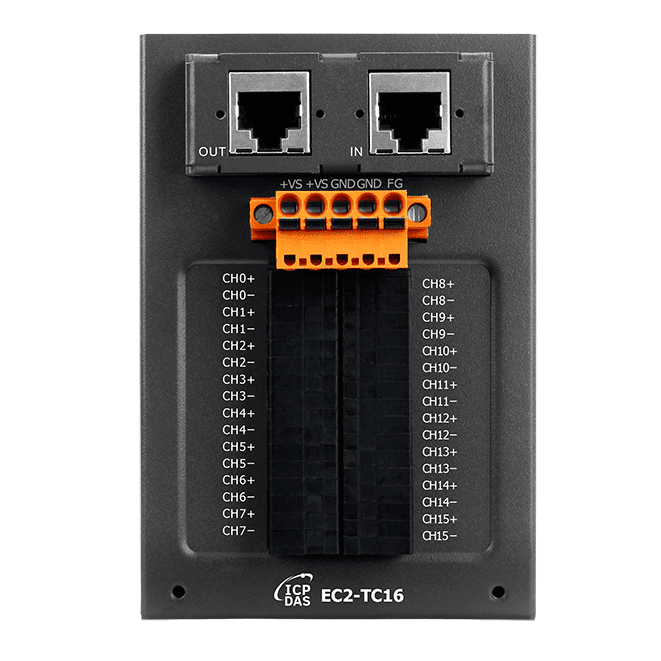

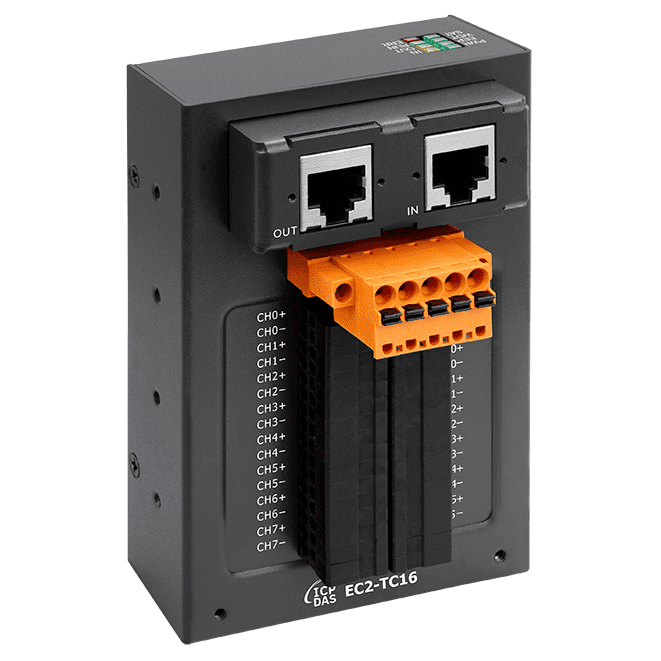

Модуль EC2-TC16

Параметры связи

• Порты Ethernet

  2 x Ethernet 10/100 Base T(X) (разъем RJ45) 

• Протоколы Ethernet

  EtherCAT 

• Расстояние между станциями

  Макс. 100 м (100BASE-TX) 

Интерфейс EtherCAT

• Модуль ввода-вывода EtherCAT

  Да 

Аналоговый ввод

• Количество каналов АЦП

  16 

• Тип каналов аналогового ввода

  Дифференциальные 

• Разрешение АЦП, бит

  16 

• Точность АЦП

  ±0.1% от полного диапазона (25 °С) 

• Частота дискретизации

  100 Гц (каждый канал) 

• Частота дискретизации

  100 Гц (на канал)

• Диапазон входных сигналов по типу термопары

  J, K, T, E, R, S, B, N, C, L, M, LDIN43710 

• Обнаружение обрыва кабеля

  Есть 

• Индивидуальная настройка каналов

  Есть 

• Защита от перенапряжения

  30 В пост. 

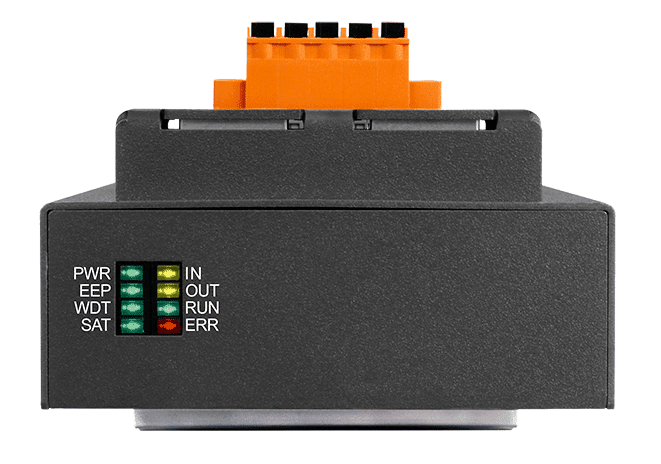

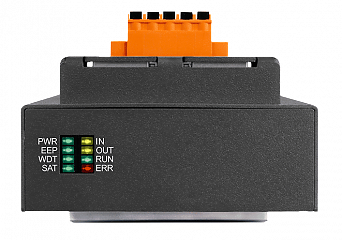

Светодиодные индикаторы

• Светодиодные индикаторы

  Состояние ввода/вывода

Требования к электропитанию

• Рабочее напряжение

  24 В пост. 

• Потребление тока

  1.6 Вт

Условия эксплуатации

• Рабочая температура, °C

  -25 ~ +75 

• Температура хранения, °C

  -30 ~ +80 

• Рабочая влажность, %

  10 ~ 90, без образования конденсата 

Защита

• Защита от пыли и влаги

  IP40 

• Защита ESD (IEC 61000-4-2)

  ±4 кВ для каждого канала 

• Защита EFT (IEC 61000-4-4)

  ±1 кВ для линии питания и канала связи 

• Защита от выброса напряжения (IEC 61000-4-5)

  1 кВ Class A 

Конструктивные свойства

• Материал корпуса

  Металл 

Размеры и вес

• Габаритные размеры, мм

  83 x 122 x 65

Монтаж

• Монтаж

  На DIN-рейку 
  настенный 

Комплект поставки

• Комплект поставки

  Устройство 
  краткое руководство пользователя
