Сенсорная панель PCC-1416 CR

6177958 ICP DAS 
1 284.05 $
99 839.90 ₽
В корзину
Поле не должно быть пустым или иметь значение "0"
Поле не должно быть пустым или иметь значение "0"
Цена
  • Включает НДС 22%
  • Вид цены Розница
Курс валюты обновлен сегодня в 00:00 по МСК

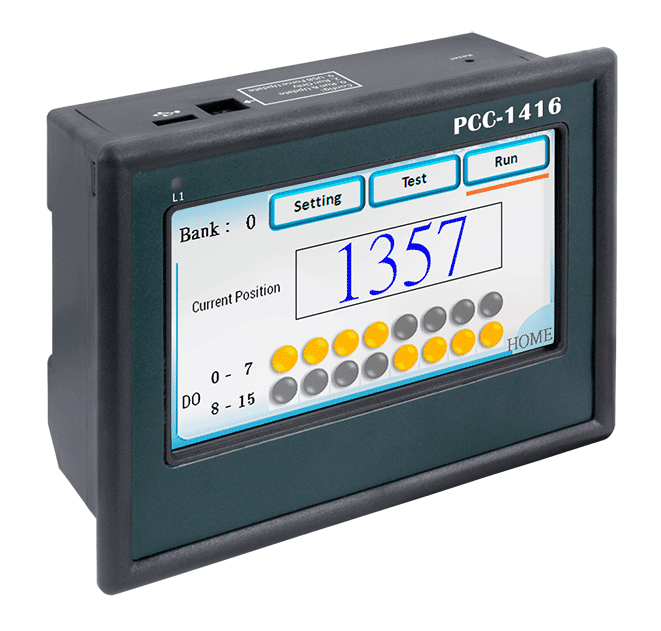

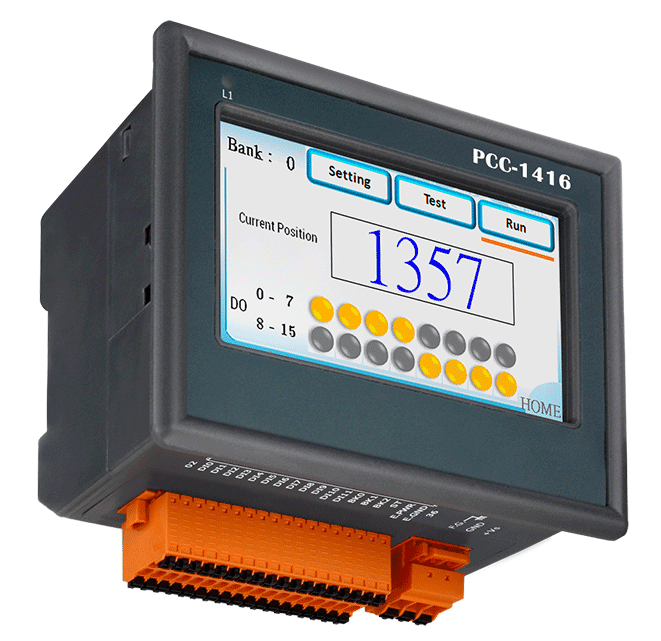

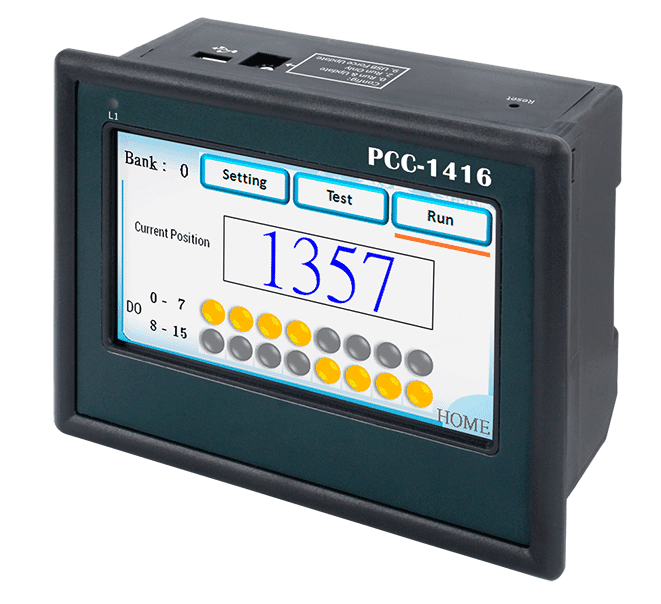

Сенсорная панель PCC-1416 CR

Панельный CAM-контроллер с диагональю 4,3''

Панельный CAM-контроллер с диагональю 4,3''
  • Диагональ экрана 4.3'' 
  • Разрешение экрана 480 x 272 
  • Количество каналов дискретного ввода 16 
  • Рабочая температура, °C -20 ~ +50 
  • Габаритные размеры, мм 131 x 114 x 54

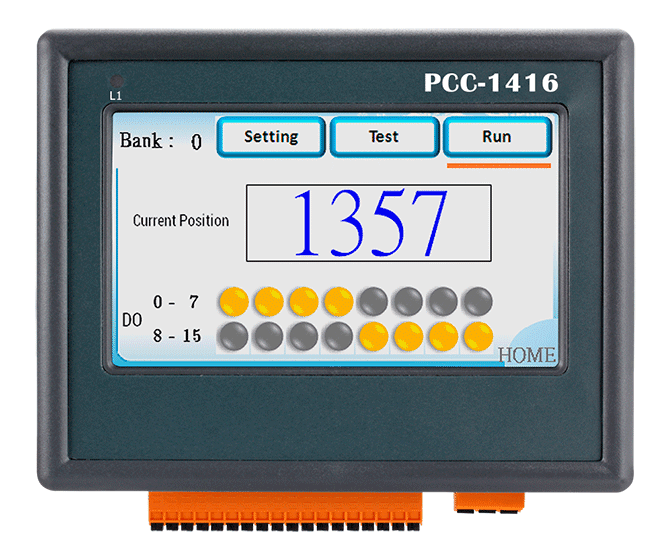

Дисплей

  • Диагональ экрана

    4.3'' 
  • Тип матрицы

    TFT 
  • Интерфейс

    USB 
  • Яркость экрана

    400 кд/кв.м 
  • Разрешение экрана

    480 x 272 
  • Сенсорное управление

    Есть 
  • Продолжительность работы лампы подсветки, час

    20000 часов 

Прочая периферия

  • Зуммер

    Есть 

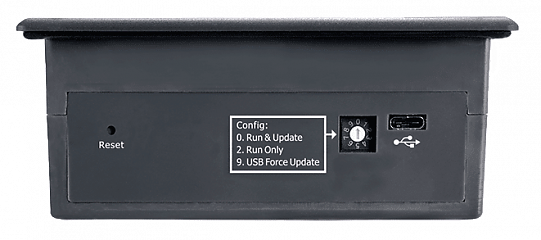

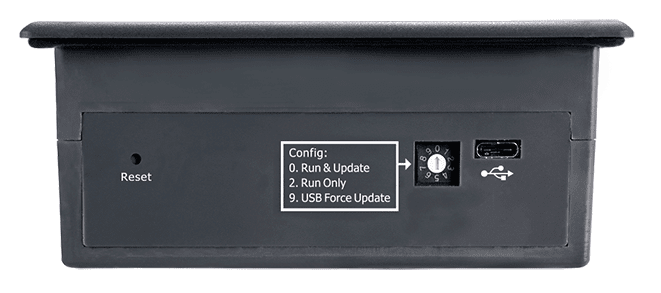

  • Кнопка Reset

    Есть 

Интерфейс USB

  • Количество USB-портов

    1
  • Стандарт USB

    USB 3.1 (только для обновления прошивки) 

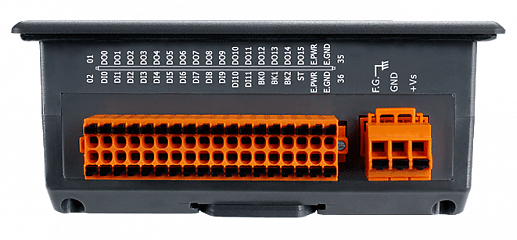

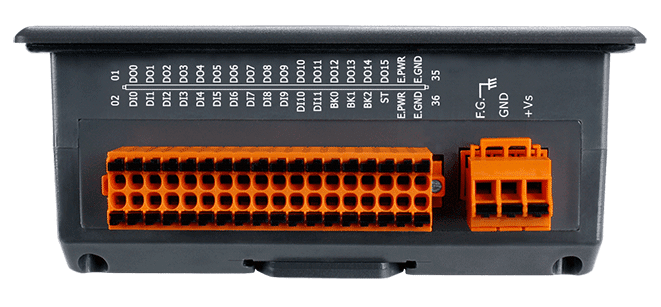

Дискретный ввод

  • Количество каналов дискретного ввода

    1 x Start Input; 3 x Bank Input; 12 x Encoder Input 
  • Напряжение лог. 1

    +3 В пост. (Макс.) 
  • Напряжение лог. 0

    +10 ~ 24 В пост. 

Дискретный вывод

  • Количество каналов дискретного вывода

    16 
  • Максимальная нагрузка на канал

    100 мА 
  • Напряжение нагрузки

    +30 В макс. 

Светодиодные индикаторы

  • Светодиодные индикаторы

    состояние

Требования к электропитанию

  • Рабочее напряжение

    12 ~ 48 В пост. 
  • Потребление тока

    2.5 Вт

Условия эксплуатации

  • Рабочая температура, °C

    -20 ~ +50 
  • Температура хранения, °C

    -30 ~ +80 
  • Рабочая влажность, %

    10 ~ 90, без образования конденсата 

Конструктивные свойства

  • Размер монтажного отверстия, мм

    120±1, 92±1

Размеры и вес

  • Габаритные размеры, мм

    131 x 114 x 54

Монтаж

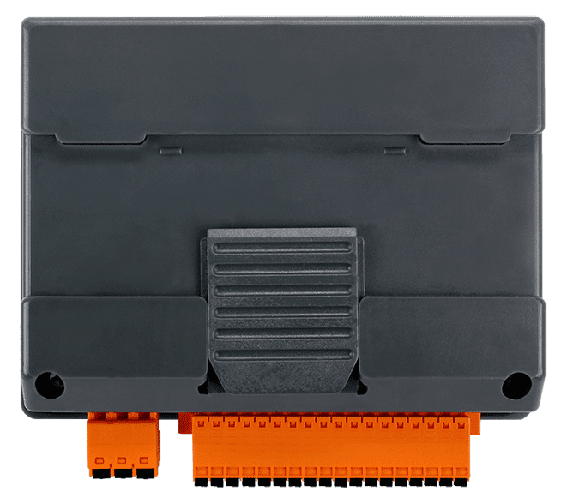

  • Монтаж

    На DIN-рейку 
    настенный 

Комплект поставки

  • Комплект поставки

    Отвертка 
    Устройство 
    краткое руководство пользователя 
    монтажный комплект 

Программное обеспечение

HMI Works:  (94.7 Мб)

Скачать

Демо-программы: (5.36 Мб)

Скачать

Документация

Datasheet (англ.): (3.93 Мб) Быстрый старт (англ.): скачать (1 Мб) Руководство пользователя по аппаратной части (англ.): скачать (6.85 Мб)

Скачать

Руководство пользователя по программной части (англ.): (10.3 Мб)

Скачать

Руководство по программированию панелей оператора (англ.): (4.25 Мб)

Скачать

Руководство по API (англ.): (6.15 Мб)

Скачать
