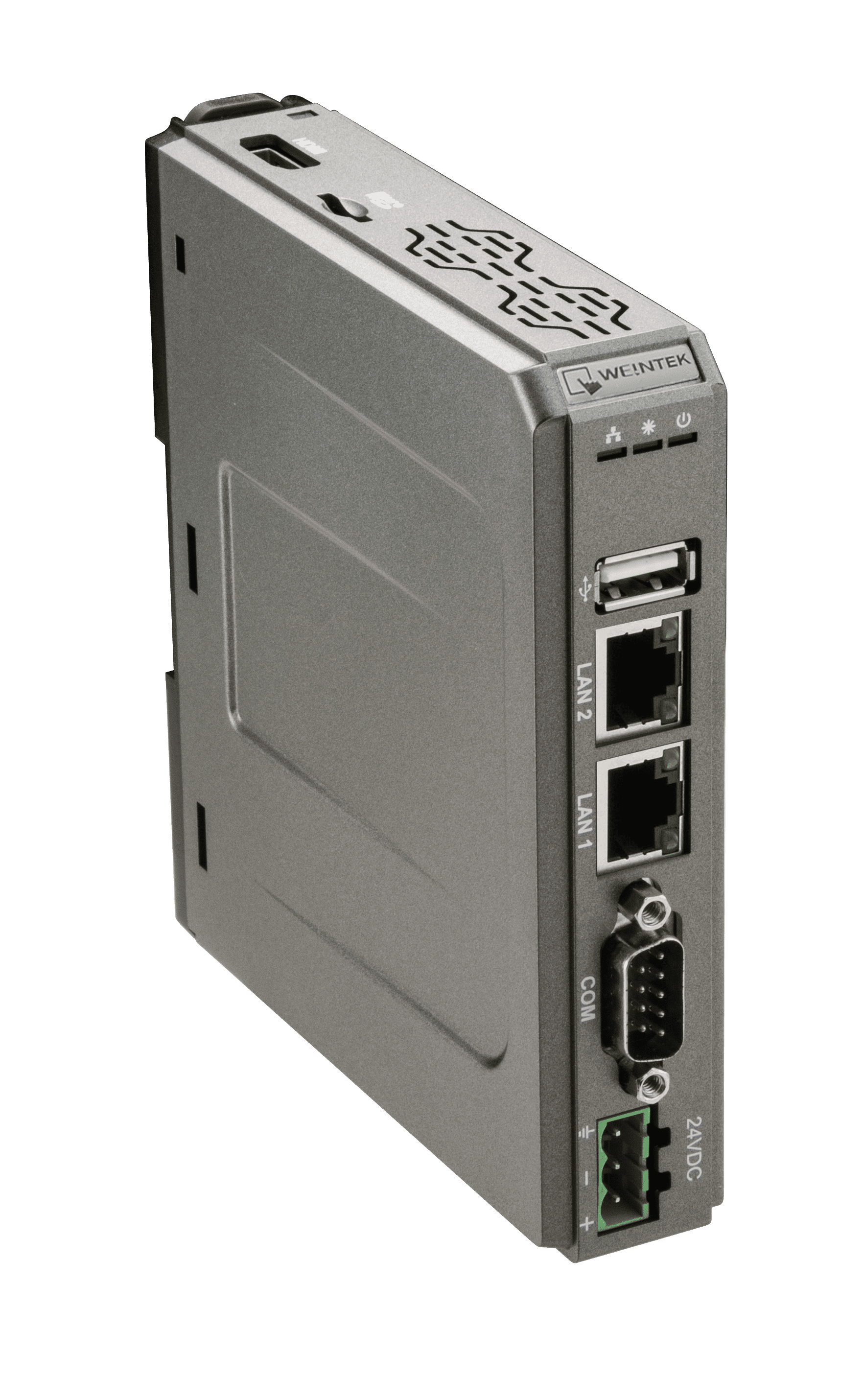

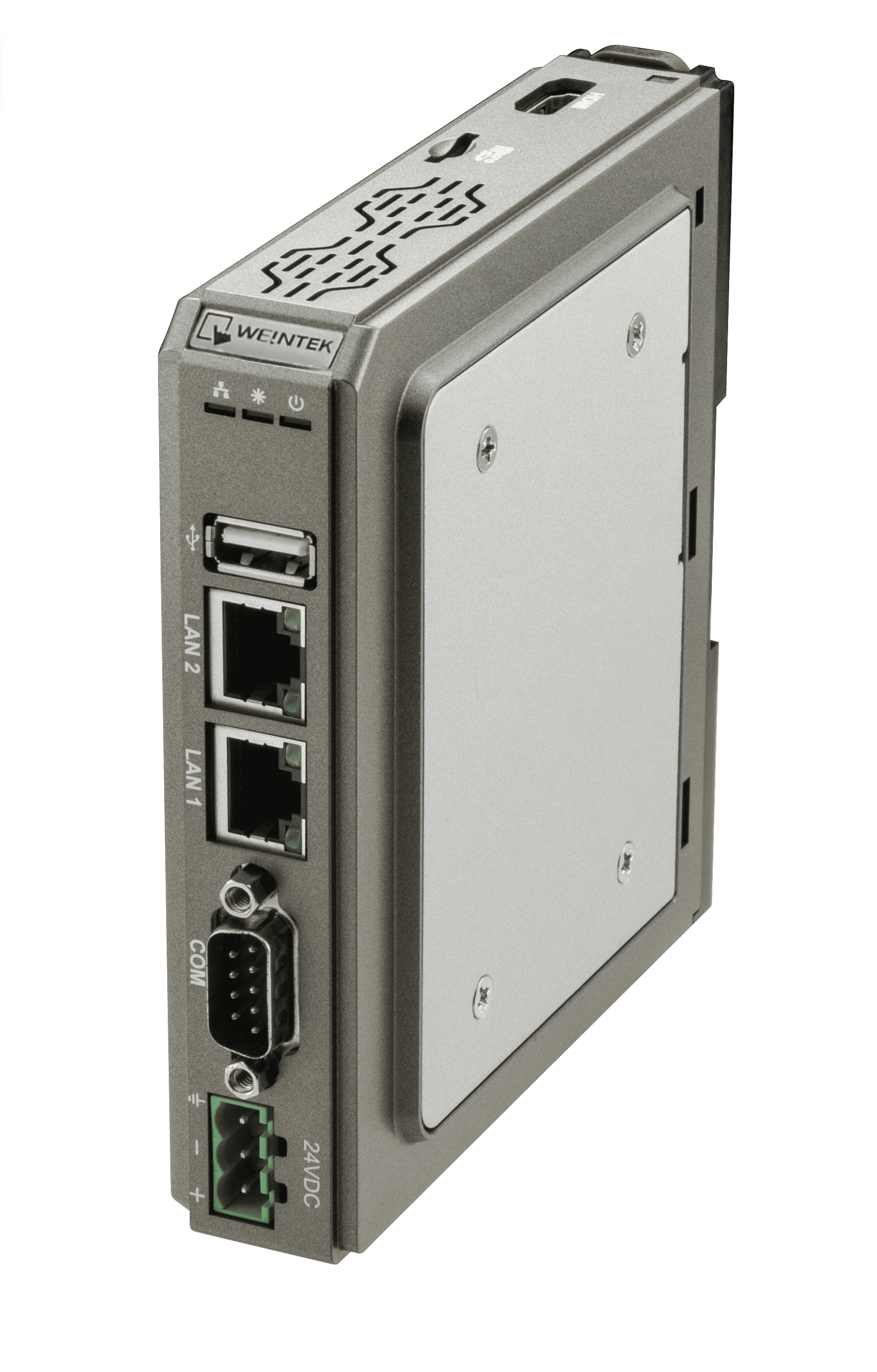

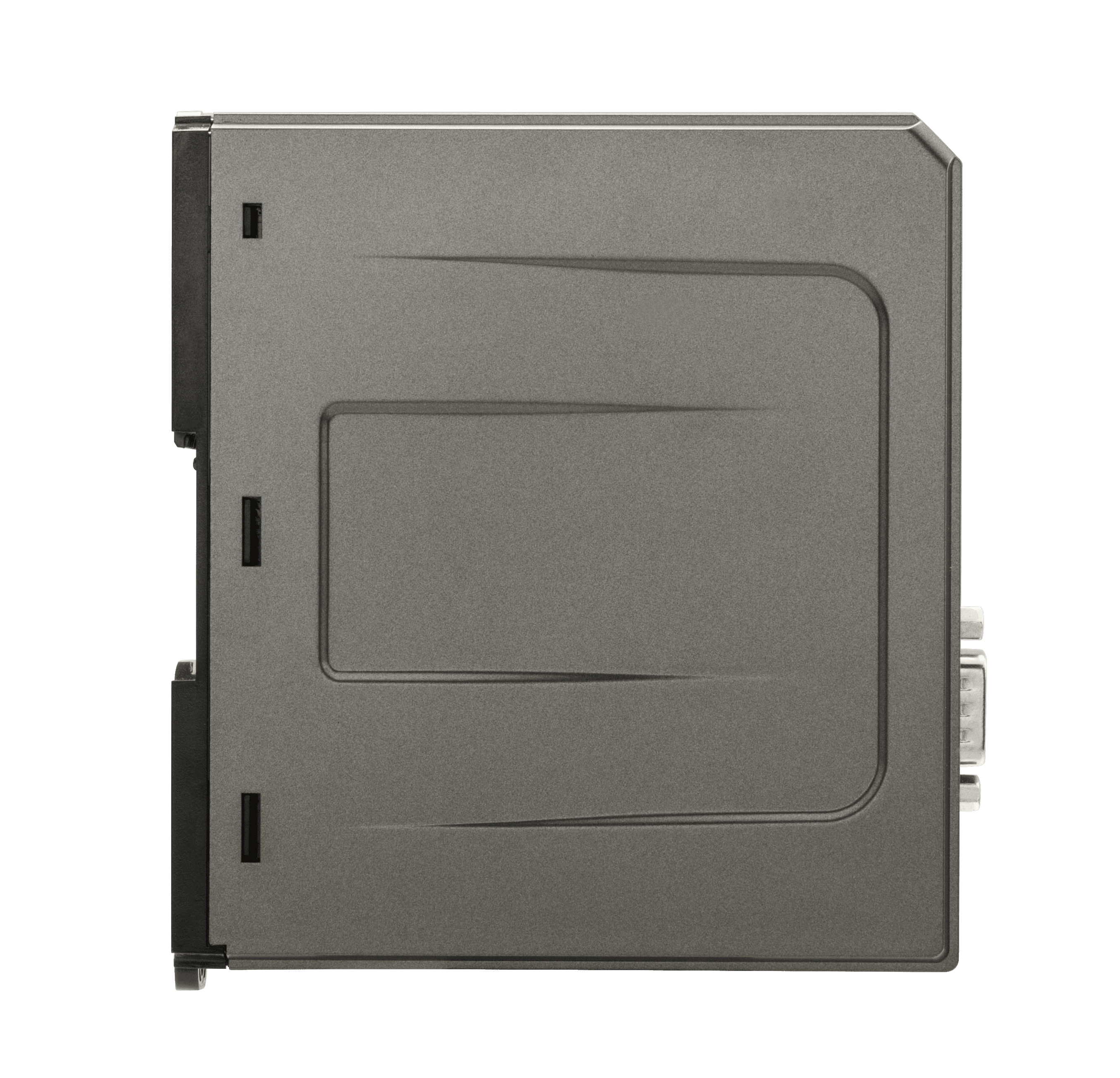

Модуль системы Cloud HMI cMT-FHDX-820

Дисплей

• Встроенный дисплей

  Отсутствует 

Интерфейсы

• USB

  1 x USB 2.0 Host 

• Аудиовыход

  Аудиовыход HDMI 

• Последовательные порты

  Com1: RS-232 
  Com3: RS-485 2W 
  Com2: RS-485 

• Ethernet

  1 x 10/100 BaseTx 
  1 x 10/100/1000 BaseTx 

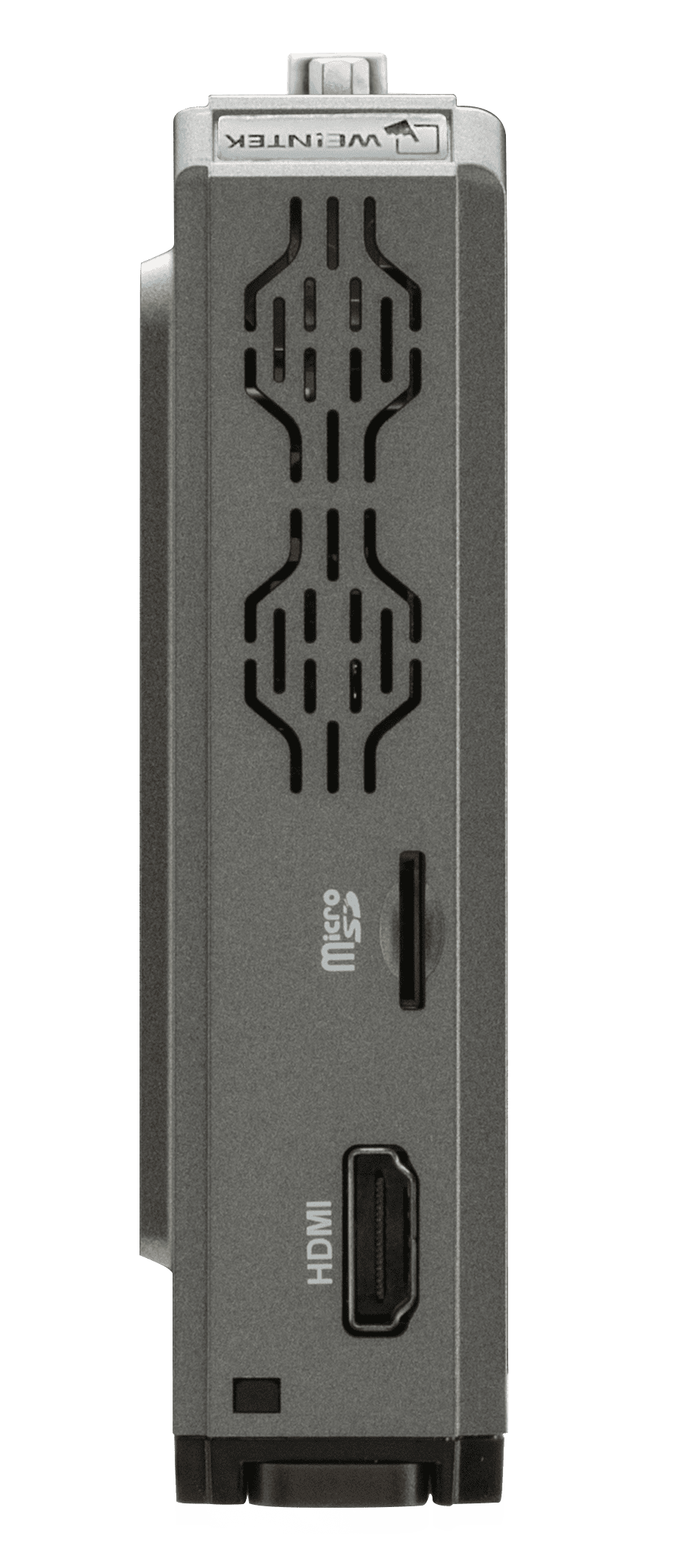

• Слот для SD-карты

  Micro SD x 1 

• Wi-Fi

  Отсутствует 

• Разрешение по HDMI-подключению

  1920 x 1080 (настраиваемое) 

• Шина CAN

  Отсутствует 

• Поддержка MPI

  COM2/COM3 RS-485 2W поддерживает MPI 187.5K 

• Гальваническая развязка RS-485

  Отсутствует 

Требования к электропитанию

• Рабочее напряжение

  24 ± 20% В пост. 

• Потребление тока

  850 мА

• Разъем электропитания

  Клемма 

• Развязка цепи питания

  Есть 

• Сопротивление изоляции

  Не менее 50 МОм @ 500 В (пост.) 

• Напряжение изоляции

  500 В пер. (1 мин.) 

Условия эксплуатации

• Рабочая температура, °C

  0 ~ +50 

• Температура хранения, °C

  -20 ~ +60 

• Рабочая влажность, %

  10 ~ 90, без образования конденсата 

• Рабочая высота над уровнем моря

  до 3000 м 

Защита

• Защита от пыли и влаги

  IP20 

• Защита от вибраций

  10 ~ 25 Гц (X, Y, Z, 2G 30 минут) 

Системные характеристики

• Операционная система

  Проприетарная Linux-based OS 

• Процессор

  4-ядерный RISC 

• Объем встроенного флеш-накопителя

  4 ГБ 

• Объем оперативной памяти

  1 Гб 

• Часы реального времени

  Есть 

Программное обеспечение

• Среда разработки визуализации

  EasyBuilder Pro 

• Удаленный доступ

  FTP клиент/сервер 
  VNC клиент/сервер 
  WebView сервер 
  cMT Viewer сервер 
  WEB-браузер ПЛК 
  EasyAccess 2.0 (опционально) 
  Dashboard (Опционально) 

• Поддержка CODESYS

  Да (опционально) 

• Поддержка EasyAccess 2.0

  Да (опционально) 

• Поддержка Dashboard

  Да (опционально) 

Конструктивные свойства

• Материал корпуса

  Пластик 

Размеры и вес

• Габаритные размеры, мм

  29.8 x 130 x 115

• Вес нетто, кг

  0.24

Монтаж

• Монтаж

  На DIN-рейку 

Наличие международных сертификатов

• Сертификаты

  CE, UL, RoHS 

Гарантийный срок

• Гарантийный срок

  1 год 

Комплект поставки

• Комплект поставки

  Устройство 
  разъем питания 
  Инструкция по установке
