Базовая настройка коммутаторов Инзер-FE/GE

1. Вход в консоль управления



   Данные для входа по умолчанию приведены ниже в табличке:

   1. IP-адрес: 192.168.0.225
   2. Логин: admin
   3. Пароль: admin

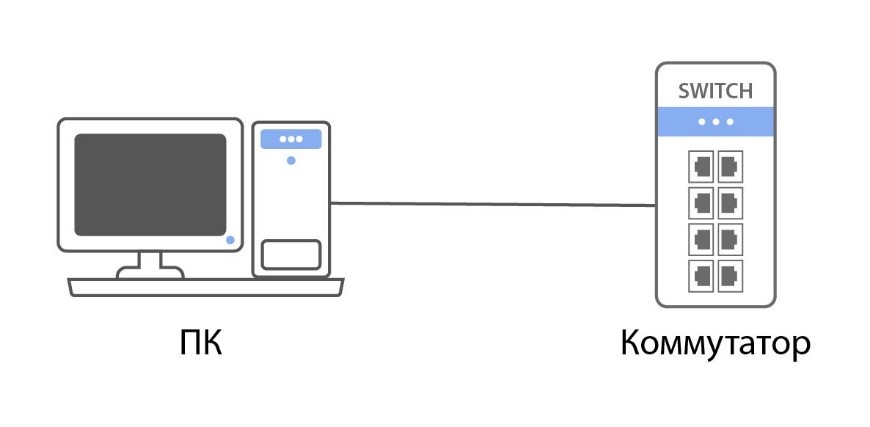

   Для подключения по SSH, Telnet и через консольный кабель будем использовать программу для удаленного доступа к сетевым устройствам – PuTTY.

   1.1 Вход через последовательную консоль

   Нам понадобятся: консольный кабель, терминальная утилита на ПК (PuTTY).

   Консольный порт управления представляет собой преобразователь USB-2-COM компании FTDI серии D2XX. Перед первым подключением ПК к консольному порту коммутатора необходимо установить драйверы, доступные по адресу: https://ftdichip.com/drivers/d2xx-drivers/.

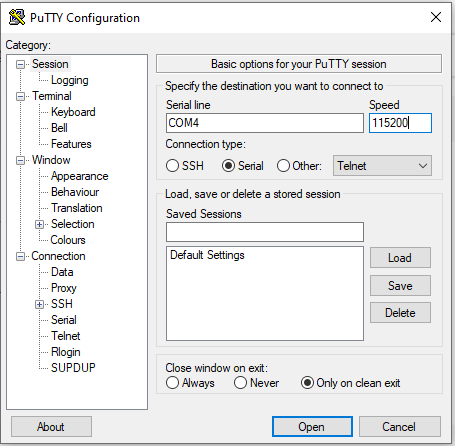

   При открытии сессии укажите следующие параметры подключения:

   • Connection type: Serial
   • Serial line: COM4 (ваш  номер порта)
   • Speed: 115200

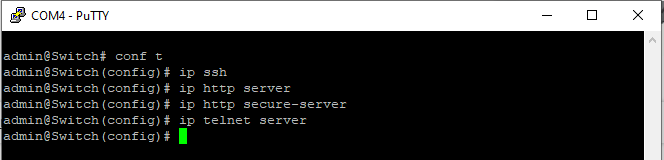

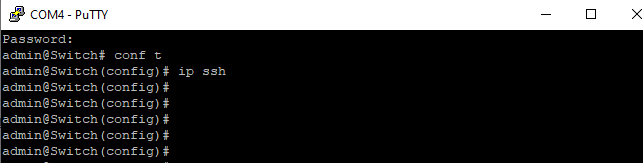

   После подключения нажмите Enter – должно появиться приглашение командной строки коммутатора (вводим логин: admin и пароль: admin), чтобы в дальнейшем упростить доступ к управлению коммутатором, можем активировать SSH, HTTP, HTTPS, Telnet.



   Команда	Значение
   configure terminal (conf t)	Режим глобальной конфигурации
   ip ssh	Активируем SSH
   ip http server	Активируем HTTP
   ip http secure-server	Активируем HTTPS
   ip telnet server	Активируем Telnet

   1.2. Вход по SSH

   По умолчанию, в зависимости от версии прошивки, доступ к управлению коммутатором осуществляется только через консольное подключение (см. пункт 1.1), либо по SSH и консоли.

   Подключаемся через консольный порт и включаем SSH, если не сделали этого ранее:



   Команда	Значение
   configure terminal (conf t)	Режим глобальной конфигурации
   ip ssh	Активируем SSH

   В утилите PuTTY вводим IP адрес и выбираем тип подключения SSH:



   Пароль и логин: admin, admin



   Для подключения к коммутатору по HTTP, HTTPS и Telnet необходимо сначала включить данные протоколы. Подключаемся к коммутатору по SSH и вводим следующие команды:



   Команда	Значение
   configure terminal	Режим глобальной конфигурации
   ip http server	Активируем HTTP
   ip http secure-server	Активируем HTTPS
   ip telnet server	Активируем Telnet

   1.3. Вход через веб-консоль по HTTP

   По умолчанию, в зависимости от версии прошивки, доступ к управлению коммутатором осуществляется только через консольное подключение (см. пункт 1.1), либо по SSH и консоли.

   Подключаемся через консольный порт и включаем HTTP, если не сделали этого ранее:



   Команда	Значение
   configure terminal	Режим глобальной конфигурации
   ip http server	Активируем HTTP

   Вводим в поисковую строку браузера http://192.168.0.225/ и проходим авторизацию:



   1.4. Вход через веб-консоль по HTTPS

   По умолчанию, в зависимости от версии прошивки, доступ к управлению коммутатором осуществляется только через консольное подключение (см. пункт 1.1), либо по SSH и консоли.

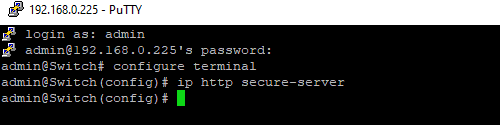

   Подключаемся через консольный порт и включаем HTTPS, если не сделали этого ранее:



   Команда	Значение
   configure terminal	Режим глобальной конфигурации
   ip http secure-server	Активируем HTTPS

   Вводим в поисковую строку браузера https://192.168.0.225/ и проходим авторизацию:



   1.5. Вход по Telnet

   По умолчанию, в зависимости от версии прошивки, доступ к управлению коммутатором осуществляется только через консольное подключение (см. пункт 1.1), либо по SSH и консоли.

   Подключаемся через консольный порт и включаем Telnet:



   Команда	Значение
   configure terminal	Режим глобальной конфигурации
   ip telnet server	Активируем Telnet

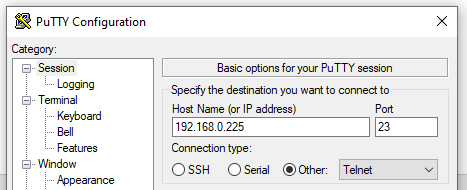

   Вводим IP адрес коммутатора и выбираем тип подключения telnet:



   Внимание: Telnet и HTTP передают данные в открытом виде и не обеспечивают защиту от перехвата. Для безопасного удаленного доступа используйте SSH и HTTPS.

2. Настройка IP-адреса

   Поддерживается конфигурирование как через WEB-интерфейс, так и через CLI.

   2.1. Настройка статического IP-адреса

   Коммутатор позволяет создавать виртуальные интерфейсы (SVI) для каждого VLAN и назначать им IP-адреса.

   WEB-интерфейс

   Настройка статического IP адреса осуществляется на вкладке IP Configuration в пункте Base settings. Поле IPv4 – Address:



   CLI

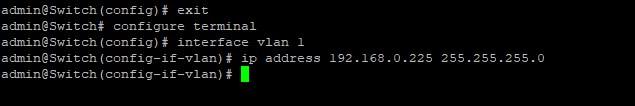

   По SSH, Telnet подключаемся к командной строке коммутатора и вводим следующие команды:



   Команда	Значение
   configure terminal	Режим глобальной конфигурации
   interface vlan 1	Переходим в режим конфигурации виртуального интерфейса VLAN 1
   ip address { address netmask }	Назначаем IP-адрес виртуальному интерфейсу

   2.2. Получение IP-адреса по DHCP

   WEB-интерфейс

   Настройка получения IP адреса динамически осуществляется на вкладке IP Configuration в пункте Base settings. Поле DHCPv4: ставим галочку Enable и значение Fallback устанавливаем отличное от 0:



   CLI

   По SSH, Telnet подключаемся к командной строке коммутатора и вводим следующие команды:



   Команда	Значение
   configure terminal (conf t)	Режим глобальной конфигурации
   interface vlan 1	Переходим в режим конфигурации виртуального интерфейса VLAN 1
   ip address dhcp fallback 192.168.0.223 255.255.255.0 timeout 5 (ip address { { address netmask } | { dhcp [ fallback fallback_address fallback_netmask [ timeout fallback_timeout ] ] } })	Включаем на интерфейсе DHCP, где fallback 192.168.0.223 – адрес в случае неуспешного обращения к DHCP сервера, а timeout – время ожидания ответа от сервера. (После 5 секунд тишины от DHCP сервера, применяется fallback адрес)

3. Настройка времени

   Поддерживается конфигурирование как через WEB-интерфейс, так и через CLI.

   3.1. Ручное конфигурирование времени

   WEB-интерфейс

   Настройка даты и времени осуществляется в пункте Base settings вкладка Date and Time:



   CLI

   По SSH, Telnet подключаемся к командной строке коммутатора и вводим следующие команды:



   Команда	Значение
   configure terminal (conf t)	Режим глобальной конфигурации
   Clock time set date time	Установка системного времени и даты, где date - дата в формате «ГГГГ/ММ/ДД». time - время в формате «ЧЧ:MM:СС»

   3.2. Синхронизация времени NTP/SNTP

   WEB-интерфейс

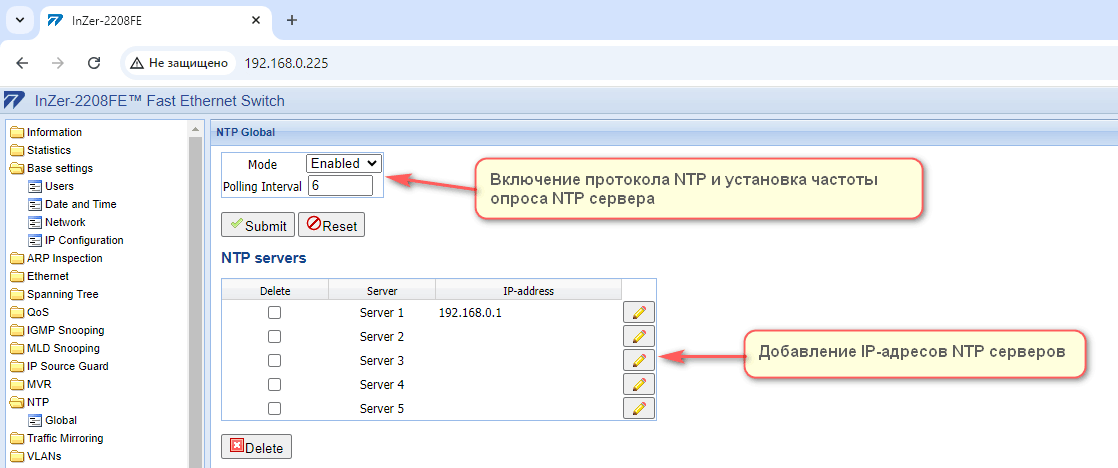

   Настройка NTP осуществяется в пункте NTP вкладка Global. Необходимо включить протокол и добавить IP-адрес сервера NTP:



   CLI

   По SSH, Telnet подключаемся к командной строке коммутатора и вводим следующие команды:



   Команда	Значение
   configure terminal (conf t)	Режим глобальной конфигурации
   ntp	Включение NTP
   ntp server index ip-address ipv4	Добавление сервера NTP, используемого для синхронизации времени
   exit	Выход из режима глобальной настройки
   show ntp status	Вывод состояния системы NTP

4. Доступ к коммутатору

   Поддерживается конфигурирование как через WEB-интерфейс, так и через CLI.

   4.1. Настройка разных уровней доступа к коммутатору

   WEB-интерфейс

   Через WEB настраивается web privilege level – этот уровень доступа относиться только к конфигурированию коммутатора через браузер.

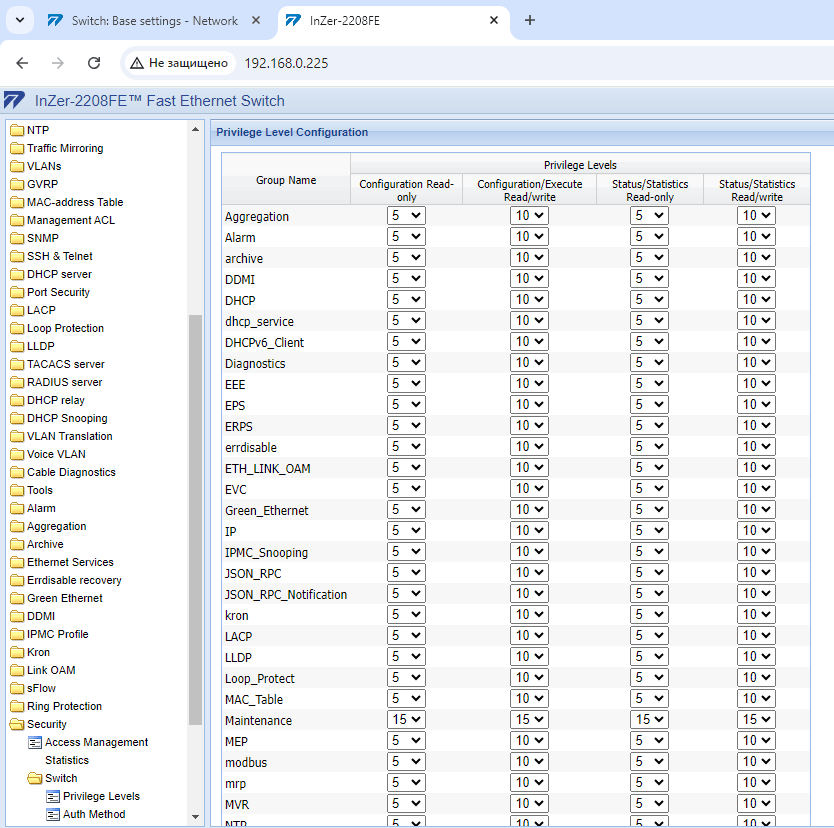

   Security -> Switch -> Privilege Levels



   Разберем пример просмотра/редактирования настроек IP-адреса коммутатора: как видно из скриншта выше Read/Просмотр 5 уровень доступа, Write/Запись – 10 уровень доступа.

   Пользователь: user с 5 уровнем доступа может просмотреть настройки IP-адреса, но изменить их не сможет т.к. для редактирования этого параметра требуется минимум 10 уровень доступа.

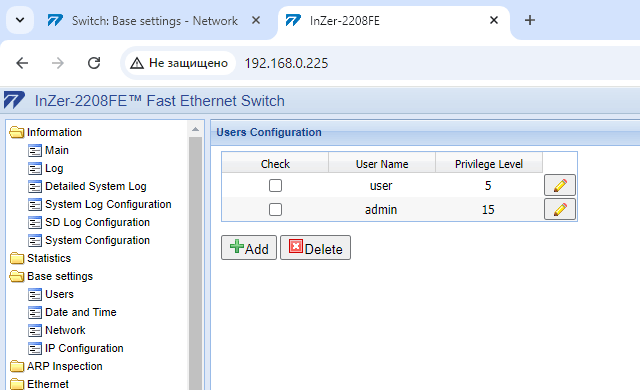

   Base settings -->Users. Создаем пользователя.

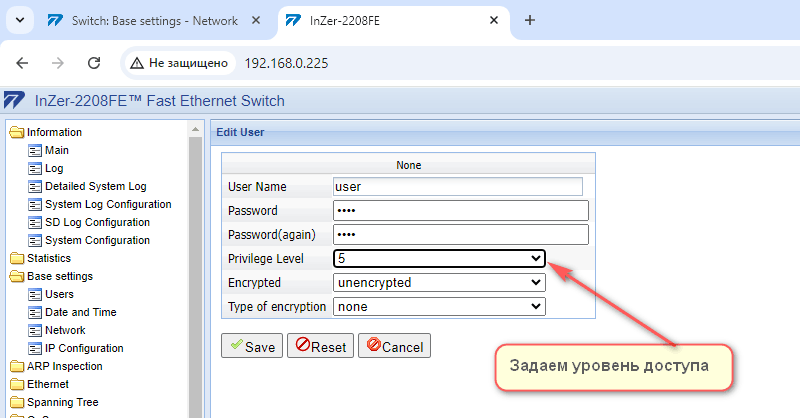

   Редактируем уровень доступа.





   Результат:



   CLI

   По SSH, Telnet подключаемся к командной строке коммутатора и вводим следующие команды:

   Уровни привилегий пользователей в CLI:

   • Уровень 1 – минимальные права, доступ только к базовым командам (ping, show).
   • Уровень 15 – полный доступ, включая переход в конфигурационный режим (configure terminal), изменение настроек и управление устройством.



   Команда	Значение
   configure terminal (conf t)	Режим глобальной конфигурации
   username user privilege 1 password unencrypted test (username username privilege priv password { encrypted encry_password | none | unencrypted password } [encryption-type {none | base64 | md5 [ secure ] } ] )	Пример создания пользователя “user” с 1 уровнем доступа и незашифрованным паролем “test”

   4.2. Установка / смена пароля

   Пароль редактируется в тех же настройках, что и уровень привилегий:
   Base settings -->Users.





   CLI

   По SSH, Telnet подключаемся к командной строке коммутатора и вводим следующие команды:



   Команда	Значение
   configure terminal (conf t)	Режим глобальной конфигурации
   Username user privilege 1 password unencrypted test (username username privilege priv password { encrypted encry_password | none | unencrypted password } [encryption-type {none | base64 | md5 [ secure ] } ] )	Пример создания/изменения пользователя “user” с 1 уровнем доступа и незашифрованным паролем “test”

5. Сохранение конфигурации

   Сохранить конфигурацию можно как через WEB-интерфейс, так и через CLI.

   WEB-интерфейс

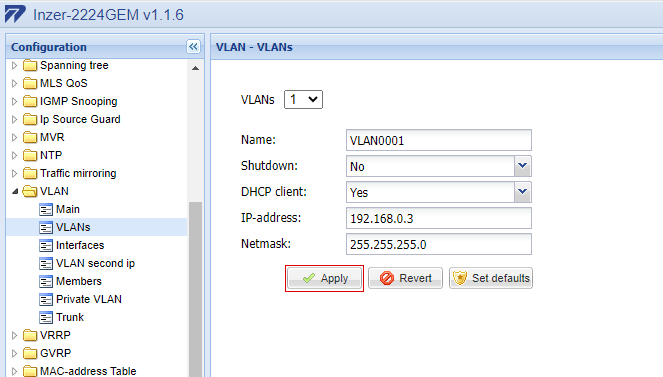

   После внесения изменений в конфигурацию, чтобы изменения вступили в силу, нужно применить их нажатием кнопки “Apply”.

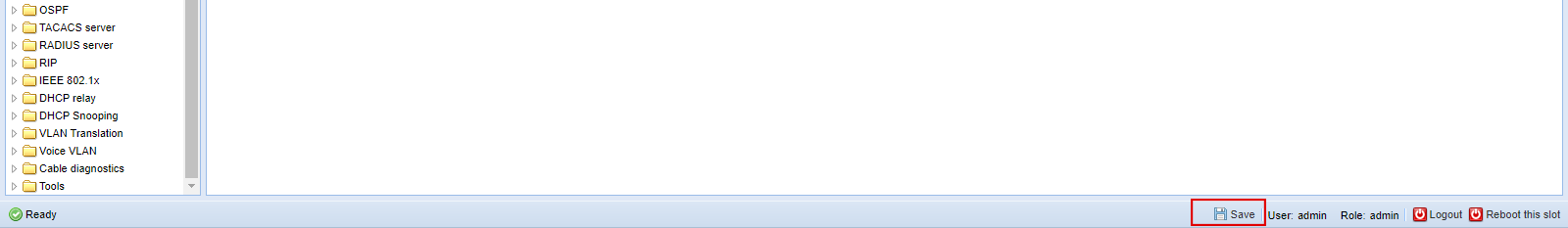

   Чтобы сохранить текущую конфигурацию (running-config) в постоянную память (startup-config), нужно в правом нижнем углу нажать кнопку “Save”



   CLI

   По SSH, Telnet подключаемся к командной строке коммутатора и вводим следующие команды:



   Команда	Значение
   copy running-config startup-config copy src-url dest-url	Сохранение текущей конфигурации в энергонезависимую память (startup-config)
